水电站转角金属楼梯结构设计方案

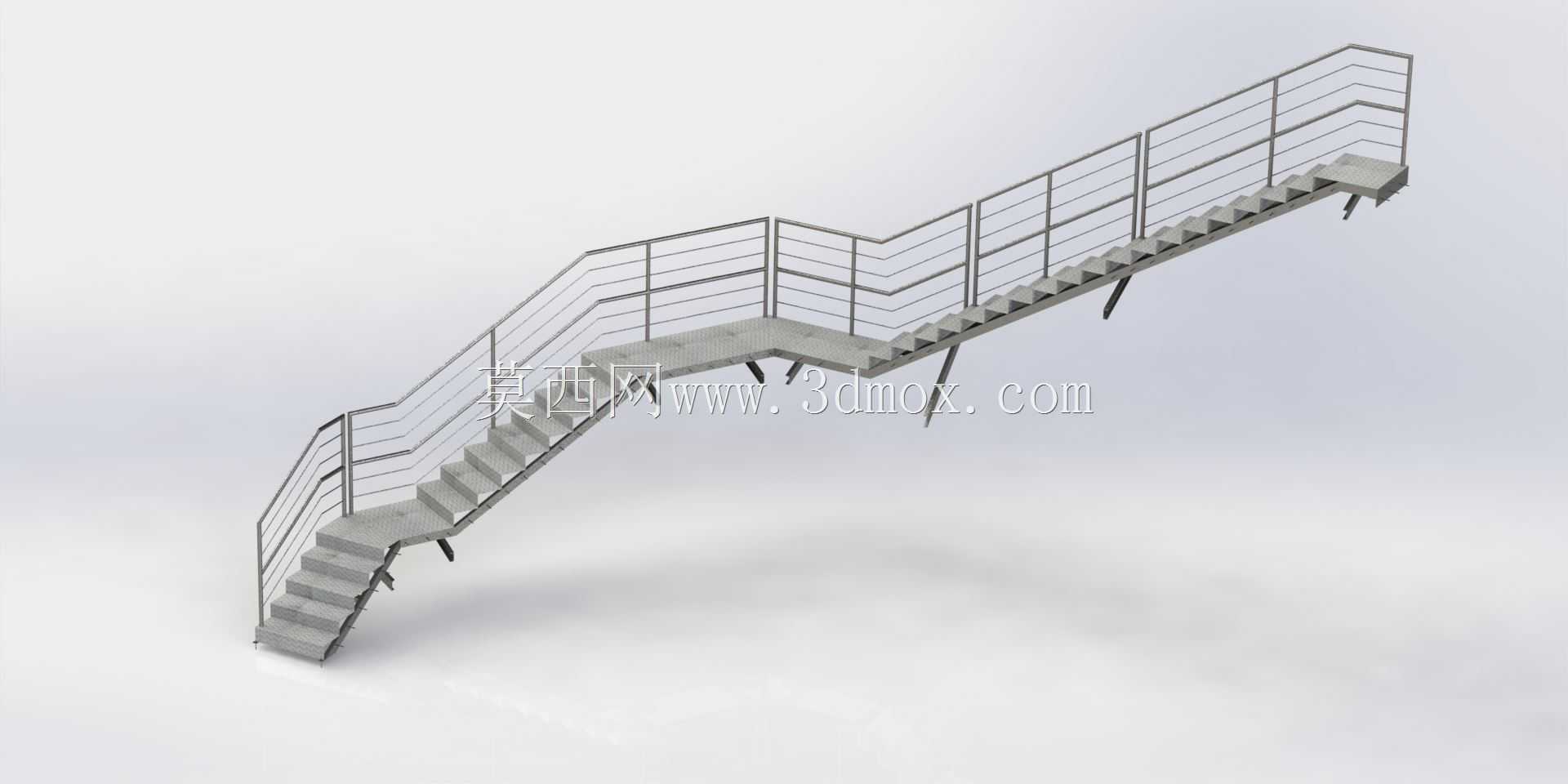

　　这款转角金属梯台主要应用于水电站厂房内不同高程作业面的人员通行接驳，适配厂房内设备错落布置带来的高差衔接需求，可直接安装在混凝土结构预埋的承重支座上，也可根据现场实际布局调整固定点位，满足运维人员日常巡检、设备检修时的上下通行需求，同时兼顾小型检修工具的临时携带通行承重要求。从结构设计逻辑来看，梯段采用双折转角布局，避开了厂房内沿墙面布置的管线桥架与设备突出结构，不需要额外对现有管线进行改迁，大幅降低现场安装的适配成本。踏步采用花纹钢板折弯成型，每级踏步的踢面高度控制在180mm以内，踏面宽度保持280mm的通行舒适尺寸，转角位置设置1200mm见方的过渡平台，平台下方设置斜向支撑角钢，将平台荷载直接传导至两端的梯段主梁上，

　　避免平台出现长期荷载下的下挠变形。梯段主梁采用槽钢弯折成型，转角处采用满焊连接并增设加强三角板，焊缝高度不低于6mm，所有焊接位置在完成打磨后做防锈底漆加面漆处理，适配水电站内高湿度的作业环境，降低结构锈蚀速率。防护栏杆采用圆钢与扁钢组合结构，扶手高度设置为1100mm，中间设置两道横杆，底部设置100mm高的挡脚板，栏杆立柱与梯段主梁采用螺栓连接，便于后期损坏后的快速更换，栏杆所有转角位置做圆弧过渡，避免尖锐棱角对通行人员造成磕碰伤害。安装边界方面，梯段上端与平台预埋钢板采用焊接固定，下端设置可调节高度的支撑脚，可适配现场土建施工存在的±20mm高程误差，不需要额外对基础进行二次打磨处理，梯段整体宽度设置为900mm，

　　满足单人携带工具通行的同时，尽可能减少对厂房内通道空间的占用。在荷载设计上，梯段整体按照均布活荷载3.5kN/㎡进行校核，可满足两名运维人员同时携带20kg检修工具通行的承重要求，梯段的自振频率控制在3Hz以上，避免人员通行时出现明显的共振晃动感。细节处理上，踏步表面的花纹凸起高度不小于1mm，在潮湿环境下仍能保持足够的摩擦力，避免人员滑倒，栏杆的所有连接螺栓均采用防松螺母，避免长期通行振动导致螺栓松动脱落，梯段与墙面的间隙控制在50mm以内，防止小型工具从间隙掉落至下层设备区域。这类工业梯台不同于民用建筑楼梯，不需要做装饰性包覆，所有结构件都外露便于日常巡检时的焊缝检查、锈蚀排查，后期维护时可直接对锈蚀位置进行打磨补漆，

　　不需要拆除装饰面层，大幅降低全生命周期的维护成本。针对水电站内的特殊环境，所有金属构件表面都做了耐潮防腐处理，可适应相对湿度90%以上的长期作业环境，结构设计时也预留了后期加装防滑条、安全警示标识的安装孔位，可根据现场运维需求直接加装，不需要二次钻孔破坏主体结构。梯段的拆分设计也充分考虑了厂房内的运输条件，整体拆分为三个梯段、一个转角平台、若干分段栏杆，所有拆分部件的重量都控制在50kg以内，两名运维人员即可完成搬运与组装，不需要动用大型吊装设备，适配水电站内部通道狭窄、大型设备无法进入的安装场景。
