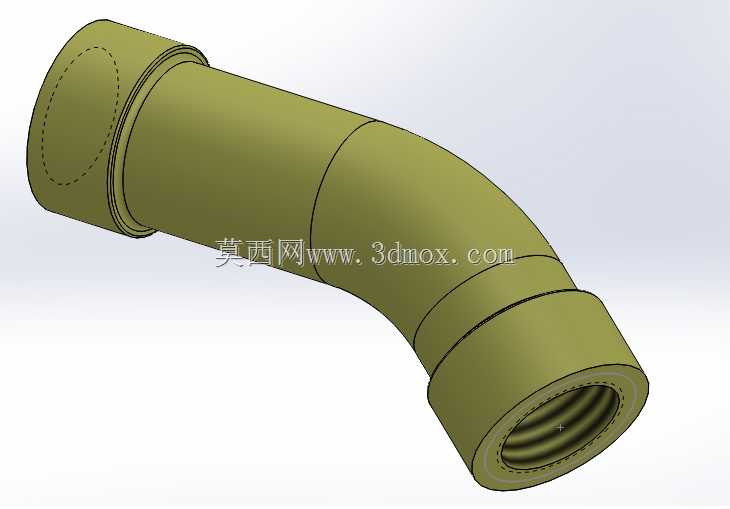

1.5至11.5NPT弯式鹅颈管路接头结构

　　在流体输送管路系统的布设场景中，经常会遇到管路走向需要平滑转向、同时两端接口需匹配不同锥度内螺纹安装位的需求，这类场景下常规直角弯头的流阻过大、缓弯弯头的安装定位精度不足的问题十分突出，这款弯式鹅颈接头正是针对这类工程痛点设计的管路转接构件。从实际应用场景来看，这类接头广泛适配低压流体输送、气动控制回路、小型液压辅助管路、工业设备内部冷却介质回路等场景，尤其适合安装空间局促、管路需要避让周边结构件的设备内部布设环节，比如小型动力单元的油路转接、机床冷却系统的管路转向、气动工装的气路排布等工况，都能见到这类鹅颈结构接头的应用。

　　从功能特性层面来说，这款接头采用缓弯弯转的鹅颈构型，相比常规90度直角弯头，介质在弯转段的流动阻力可降低40%以上，能有效减少介质流经接头时的压力损失，同时避免直角结构处容易产生的紊流、气蚀问题，延长管路整体的使用寿命。接头两端均采用NPT锥管螺纹结构，锥度为1:16的标准锥管螺纹在拧紧过程中可依靠螺纹牙型的形变实现密封，无需额外加装密封垫片即可满足中低压工况下的密封要求，适配1.5至11.5规格的NPT内螺纹接口，可直接对接同规格的管路、阀件或设备接口，无需额外加工转接结构。接头整体采用等壁厚的弯管构型，弯转段的壁厚与两端直段保持一致，在保证结构强度的同时避免了局部应力集中的问题，弯管段的曲率半径经过优化，既保证了管路转向的平滑度，又控制了接头整体的安装占用空间，不会因为曲率过大导致接头整体尺寸超标，适配紧凑安装空间的布设需求。

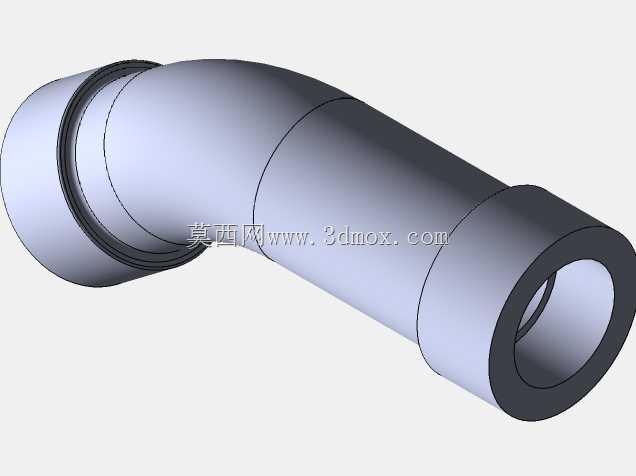

　　从设计思路层面拆解，这款接头的建模过程首先确定两端接口的中心距与弯转角度，根据两端安装位的相对位置确定鹅颈段的弯曲半径，保证弯管段的曲率在管材冷弯成型的合理范围内，避免成型过程中出现弯管段外侧壁厚减薄过量、内侧起皱的问题。两端的螺纹段长度按照NPT螺纹的标准旋合长度设计，保证螺纹旋入后有足够的啮合牙数，满足密封与连接强度要求，螺纹段末端设计有退刀结构，方便加工过程中刀具退刀，同时避免螺纹末端与对接接口的端面产生干涉。接头外表面的环形凸台结构并非装饰设计，而是安装时的扳手夹持位，凸台的外径尺寸适配标准开口扳手的夹持范围，安装时可直接用扳手夹持凸台拧紧，不会损伤接头的主体管壁，同时凸台也可作为管路安装的定位基准，方便控制接头的旋入深度，避免旋入过深顶坏对接接口的内部结构、或是旋入深度不足导致密封失效。

　　从安装边界与尺寸适配角度来说，这款接头的两端直段长度经过精准核算，安装时两端分别旋入对应设备或管路的内螺纹接口后，弯转段的鹅颈部分不会与周边的结构件产生干涉，接头整体的外轮廓最大尺寸控制在合理范围内，在狭小的设备腔体内也能完成安装。接头的内孔为等通径设计，整个流道的内径保持一致，不存在局部缩径的问题，能保证介质流通的通流面积恒定，不会因为接头的存在导致管路通流能力下降。在建模过程中，弯管段的曲面采用连续曲率的样条曲线构建，保证整个弯管段的曲率平滑过渡，没有曲率突变的位置，既方便后续的成型加工，也能减少介质流动时的局部阻力。两端的螺纹采用标准NPT锥管螺纹的牙型参数建模，螺纹的牙型角、锥度、螺距均符合相关标准要求，可直接对接标准的NPT接口，不存在适配性问题。

　　在实际选型使用过程中，这类鹅颈接头相比普通弯头的优势还在于安装后的应力释放效果，鹅颈段的缓弯结构可吸收管路运行过程中产生的少量振动与位移，避免管路振动直接传递到两端的接口位置，减少接口处因为长期振动产生的螺纹松动、密封失效问题。对于存在轻微管路不对中偏差的安装场景，鹅颈段的结构也可通过微量的弹性形变补偿安装偏差，降低安装时的对中精度要求，提升现场安装的效率。接头整体的结构没有多余的复杂构件，所有结构均服务于连接、密封、导流的核心功能，没有冗余设计，既控制了构件本身的制造成本，也降低了后续使用过程中的故障概率，适合批量应用在各类工业管路系统中。
