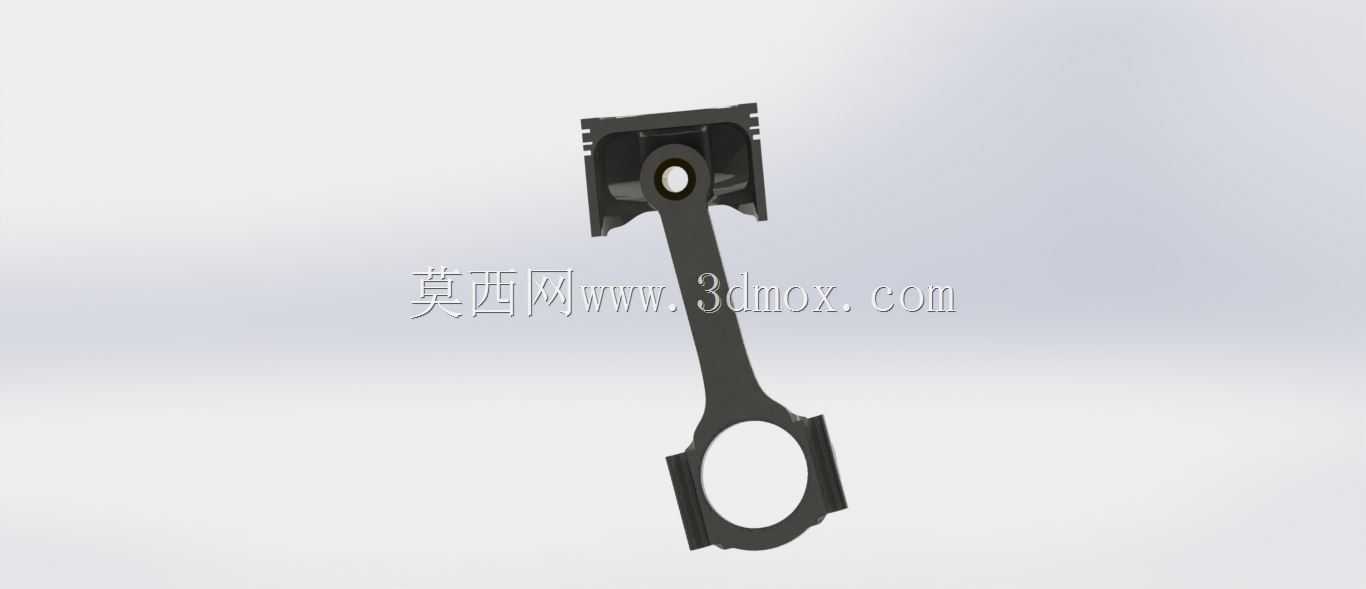

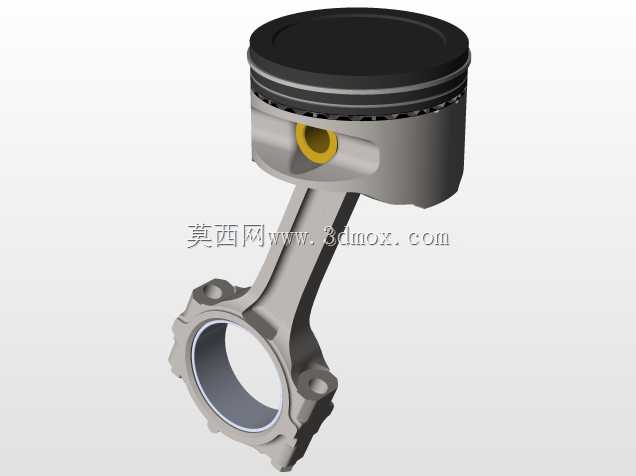

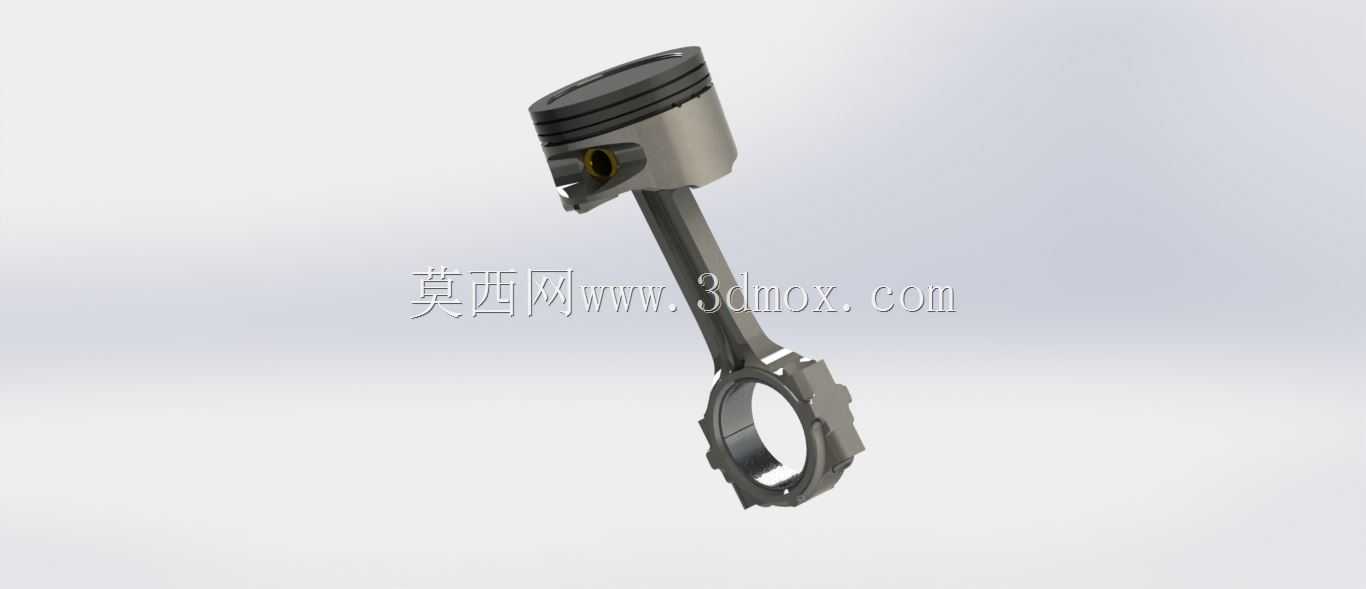

现代Verna发动机连杆活塞组件结构设计

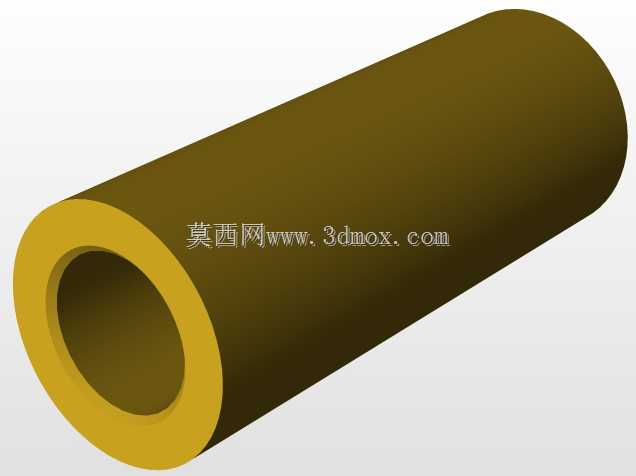

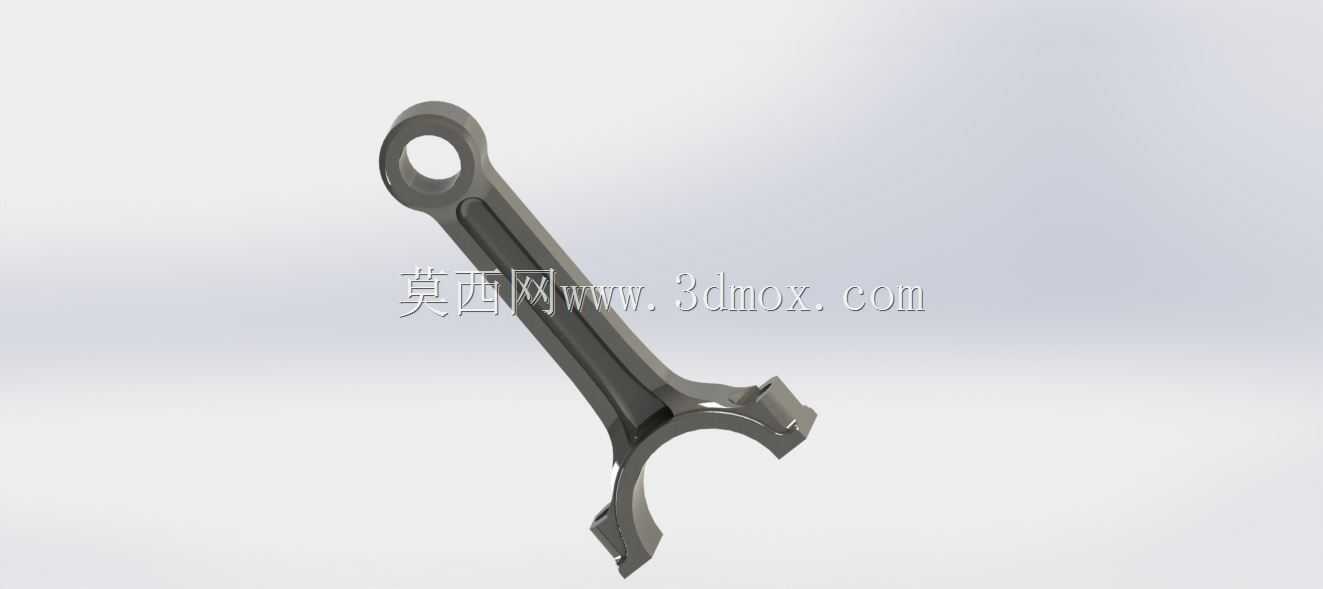

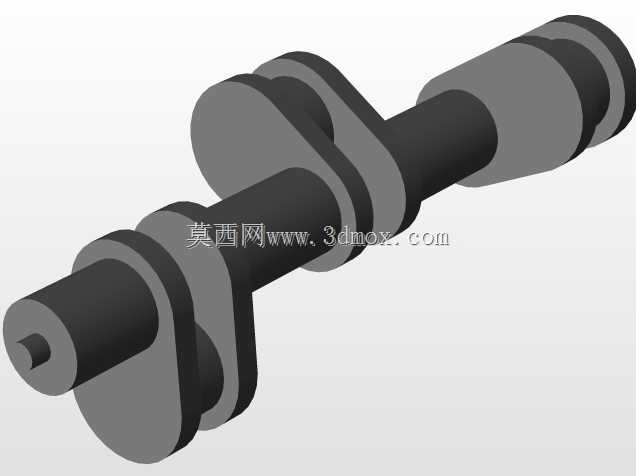

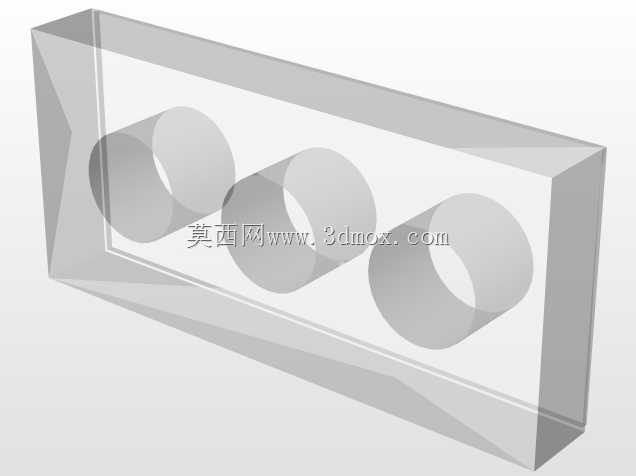

　　在小排量乘用车动力系统的开发与维修替换环节，曲柄连杆机构的核心部件精度直接决定整机运行的平顺性与耐久表现，本次呈现的连杆活塞配套结构，针对现代Verna车型的1.4L/1.6L自然吸气动力单元做了适配性结构优化，完全匹配原厂动力舱的安装边界，可直接用于动力总成的逆向建模参考、维修件开发验证以及教学演示场景。从实际装车工况来看，该部件承担着将活塞顶部承受的燃烧爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴旋转扭矩输出的核心作用，日常运行中需要承受交变的气体压力、往复惯性力以及旋转离心力的复合作用，因此结构设计上的刚度、强度匹配以及轻量化平衡是整个设计的核心考量点。先看外形与安装边界的设计逻辑，连杆小头端采用整圆衬套压装结构，

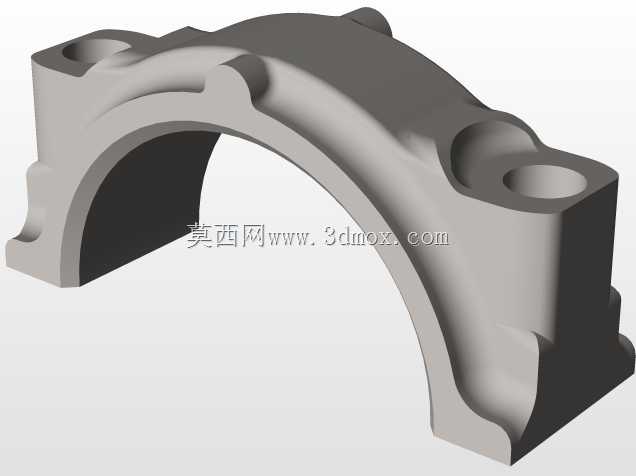

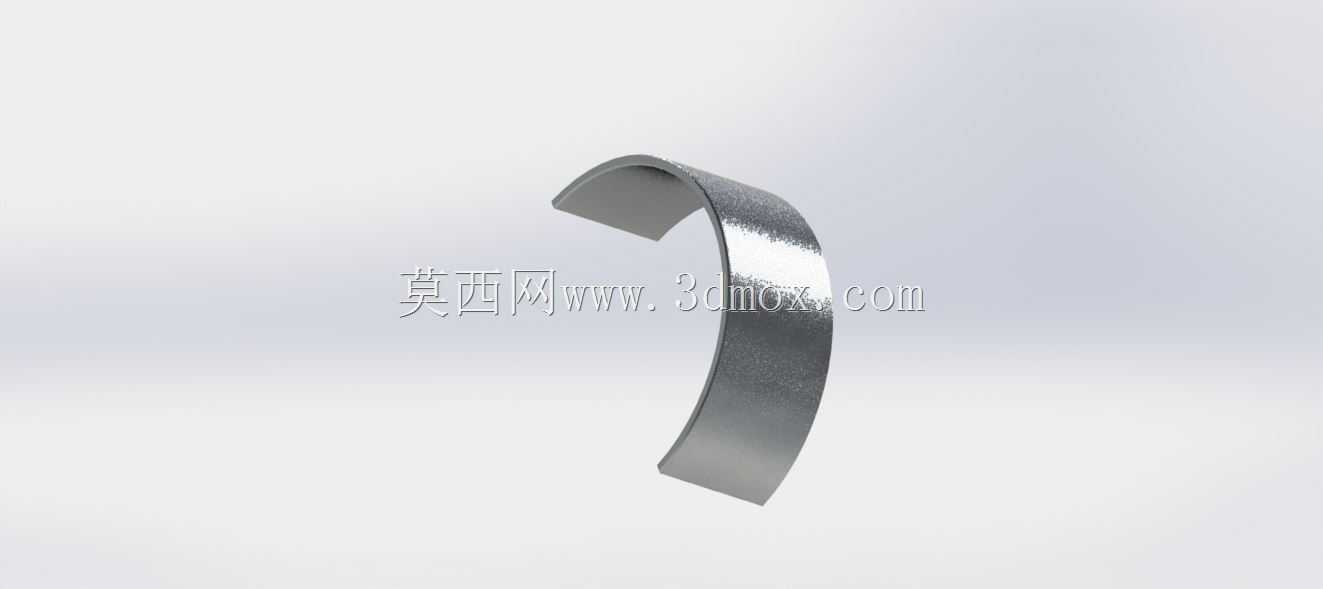

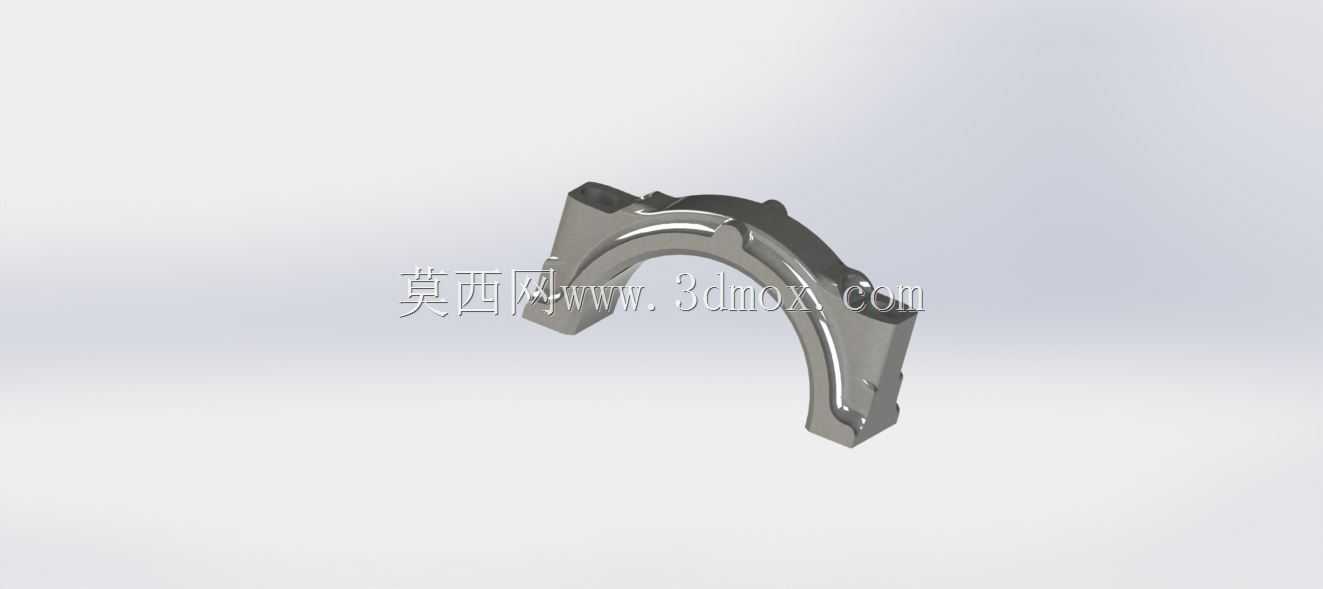

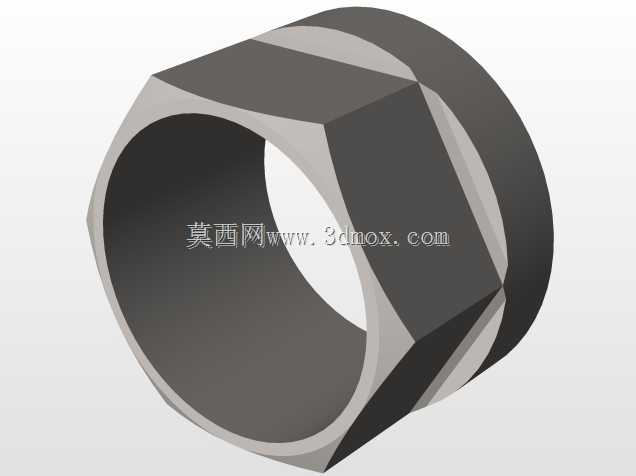

　　孔径尺寸完全匹配原厂活塞销的配合公差，小头端的油孔位置正对活塞销座的润滑油道，能够保证发动机运转过程中压力机油持续输送到销与衬套的配合面，避免干磨故障；连杆杆身采用工字形截面设计，这种截面形式能够在最小化自身重量的前提下，最大化提升杆身的抗弯与抗扭刚度，相比传统矩形截面杆身，同强度下重量可降低15%左右，有效减少往复运动产生的惯性力，降低发动机高转速工况下的振动水平。连杆大头端采用平切口设计，配合两个高强度连杆螺栓实现与曲轴连杆轴颈的紧固连接，大头孔的加工精度严格按照IT5级公差控制，剖分面经过精磨处理，装配时能够实现精准定位，避免螺栓拧紧后孔位失圆导致的轴瓦偏磨问题；大头端的轴瓦定位槽位置与原厂曲轴轴颈的定位凸点完全对应，

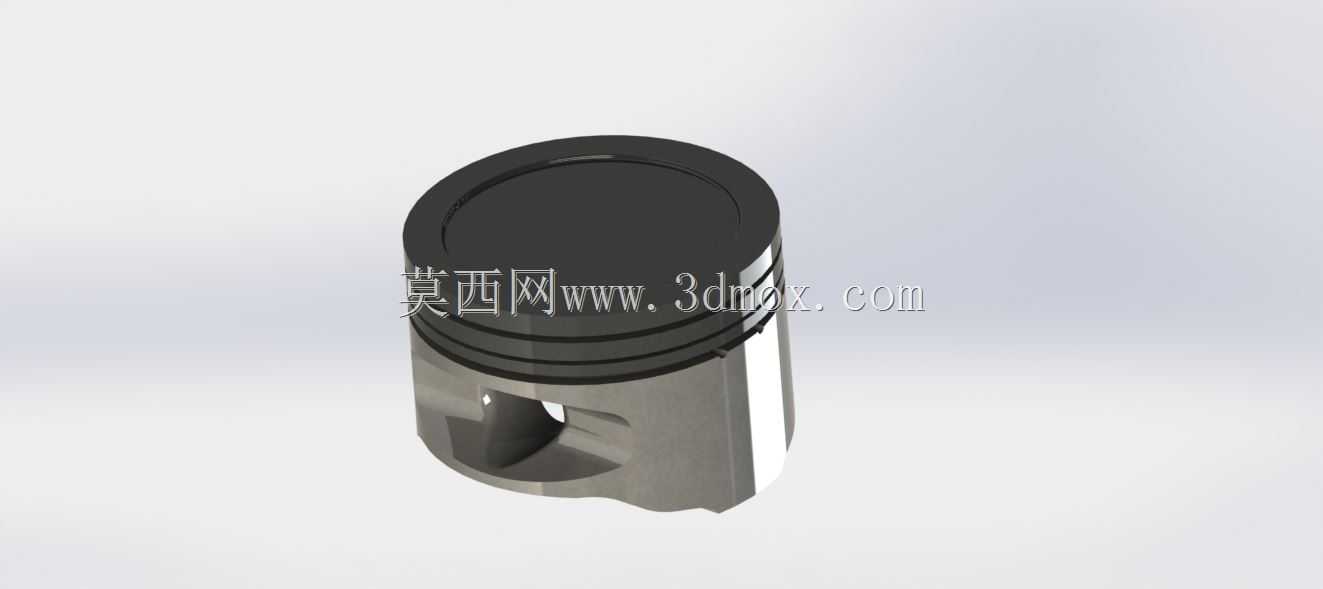

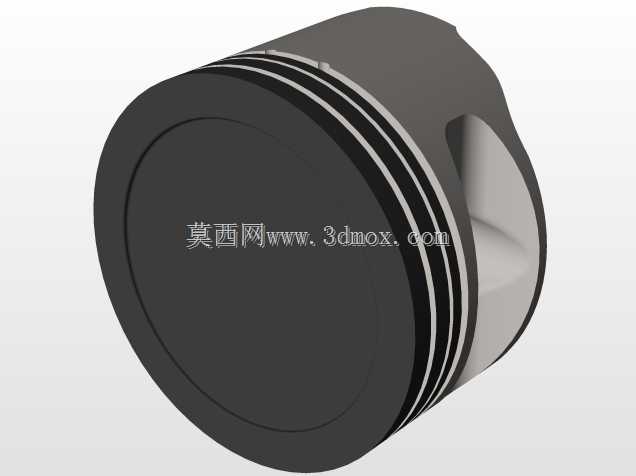

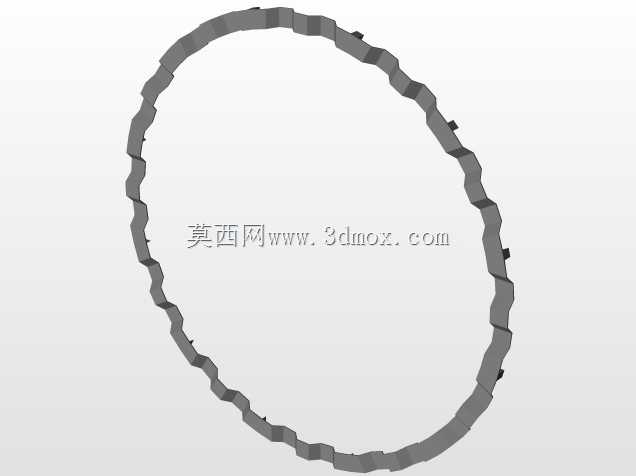

　　能够保证轴瓦装配后不发生周向转动，确保油道对齐。与连杆配套的活塞部分，顶部采用适配燃烧室形状的凹坑设计，凹坑的深度、直径以及气门避让槽的位置都经过严格校核，活塞运行到上止点时，与气缸盖燃烧室的间隙控制在原厂设计的压缩比要求范围内，不会出现气门碰撞活塞顶的故障；活塞环槽部分共设置三道环位，分别对应两道气环与一道油环，环槽的宽度、深度以及侧隙、背隙参数都按照量产机型的配合标准设计，气环主要承担密封燃烧室高压气体的作用，油环则负责刮除气缸壁上多余的机油，避免机油窜入燃烧室参与燃烧。活塞销座部分采用楔形加强筋结构连接活塞头部与裙部，能够有效分散活塞顶部承受的爆发压力，避免销座位置出现应力集中导致的开裂问题；活塞裙部设计成椭圆形微变截面形式，

　　冷态下裙部与气缸壁的配合间隙预留了热膨胀余量，发动机达到正常工作温度后，裙部受热膨胀恰好达到最佳配合间隙，既不会出现冷启动敲缸的问题，也不会因为热膨胀量过大导致拉缸故障。从建模细节来看，整个组件的所有圆角过渡、倒角尺寸都完全参照量产零件的工艺要求设置，比如杆身与大小头连接位置的过渡圆角，避免了应力集中导致的疲劳断裂风险；螺栓孔的沉头深度、螺纹有效长度都经过强度校核，能够满足螺栓拧紧力矩下的连接可靠性要求。在实际的工程应用中，这类精准建模的连杆活塞组件，既可以作为职业院校汽车构造课程的三维教学演示模型，帮助学员直观理解曲柄连杆机构的运动原理与配合关系，也可以作为售后维修替换件开发的逆向参考，通过三维模型直接导出工程图纸用于毛坯锻造、机加工工艺的编制，还可以用于发动机改装过程中的运动仿真校核，验证不同行程曲轴搭配下连杆与活塞、气缸壁的运动干涉情况，提前规避改装过程中可能出现的结构冲突问题。整个结构的重量分配经过动平衡校核，连杆大小头的重量差控制在同组发动机连杆的允许公差范围内，装配后能够有效降低曲轴运转的不平衡量，减少发动机运行过程中的轴承附加载荷，提升整机的运行寿命。
