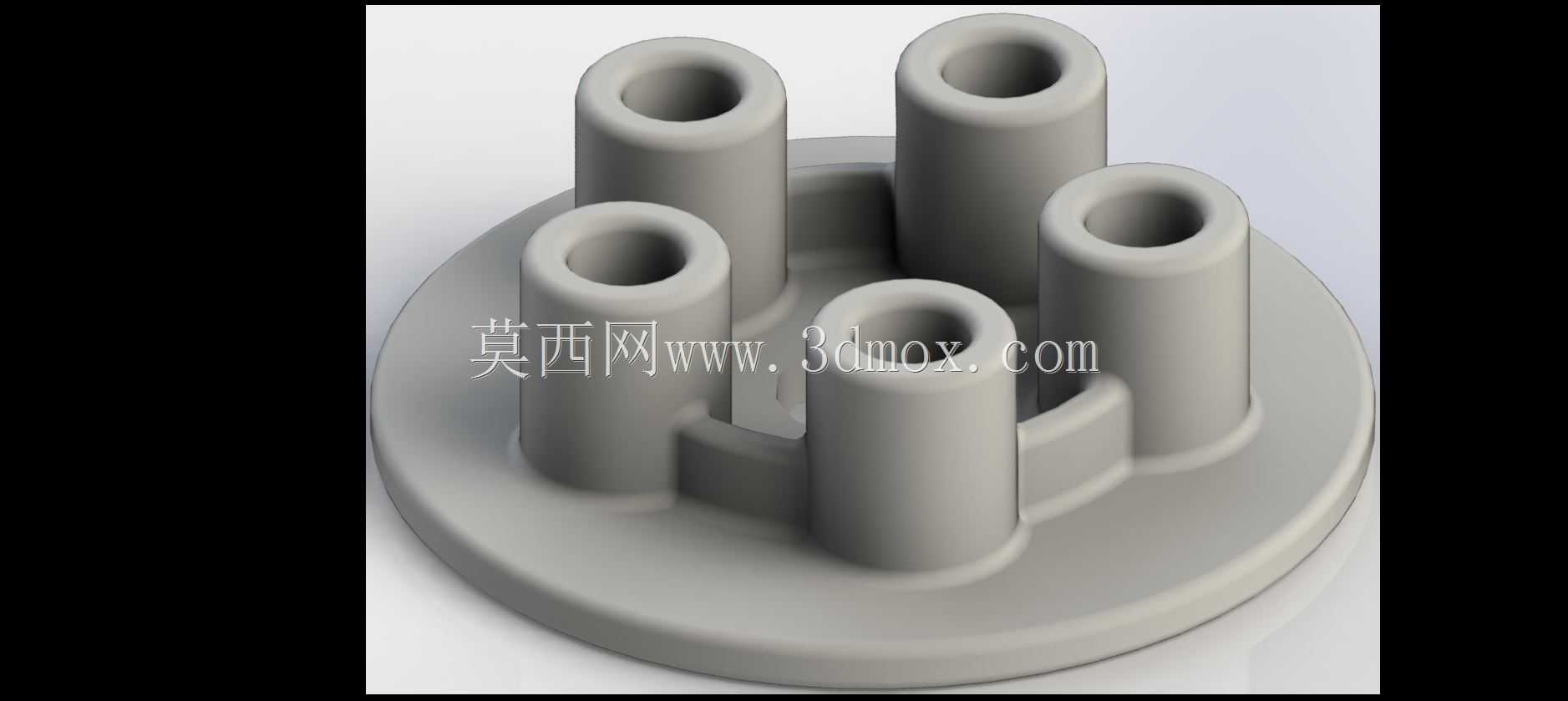

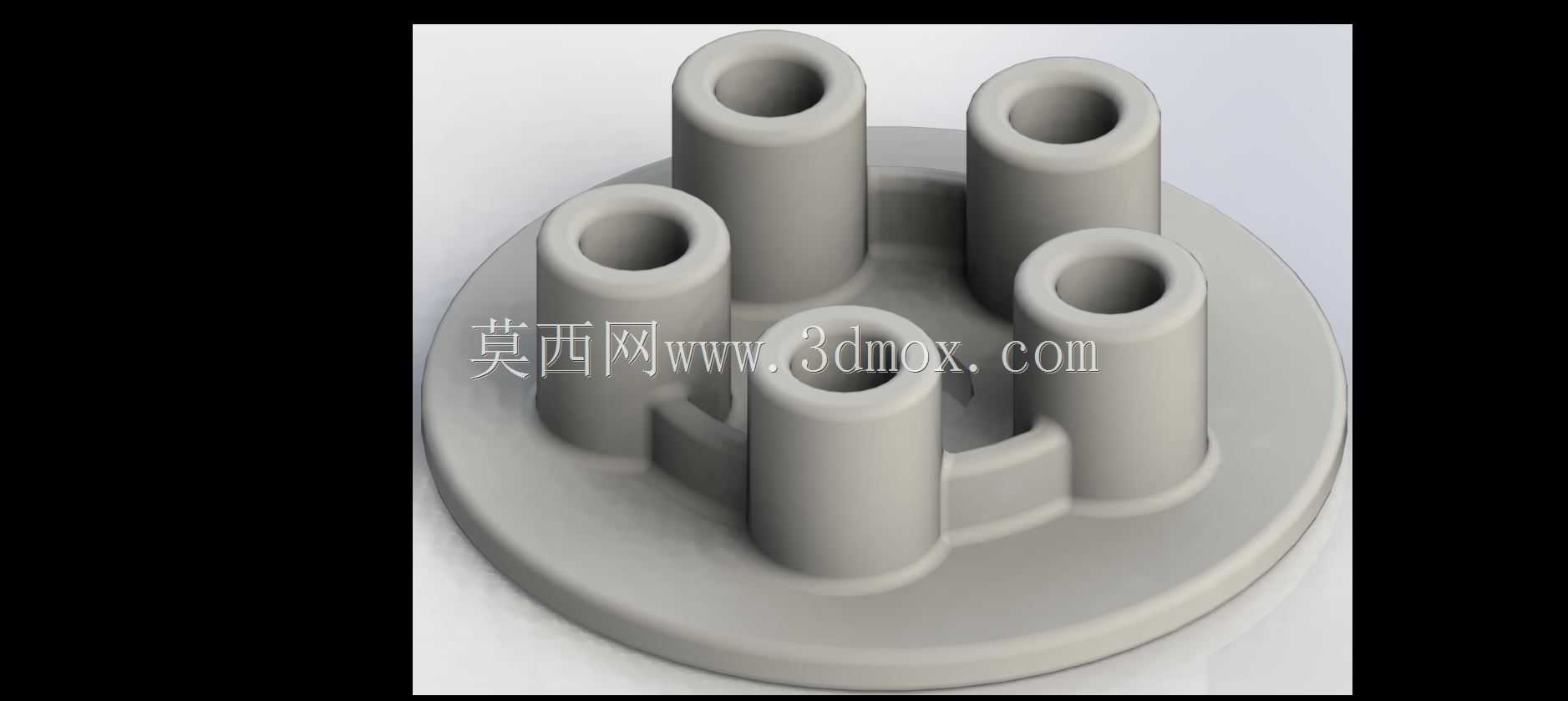

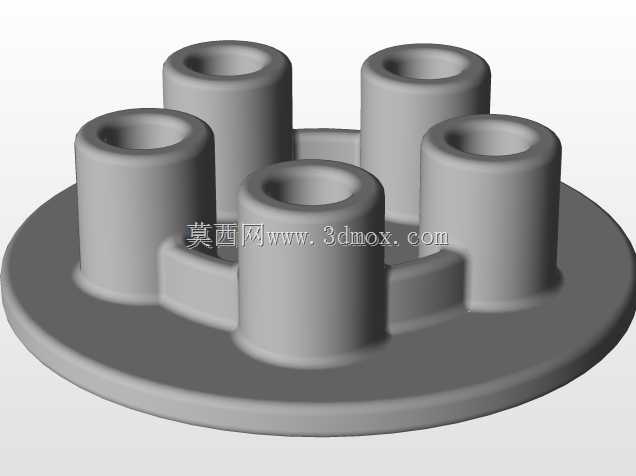

五孔圆形压力盘机械结构设计

　　在流体管路排布、小型气动执行机构、实验台工装夹具的装配场景里，这类带五根竖向空心管柱的压力盘是很常见的承压传力零件，日常接触的低压气路分配、小型液压支路固定、多工位检测工装的定位基座上，都能见到同结构零件的应用。它的核心作用是把竖向排布的多根管路或者导柱的受力，均匀传递到下方的圆形安装基面，避免局部应力集中导致基座变形或者管路接口密封失效。

　　从结构设计逻辑来看，圆形底盘的选型首先是适配圆周均布的安装场景，相比方形基座，圆形结构在同等安装边界下没有应力集中的直角区域，承压时的应力分布更均匀，适合承受周期性的轴向压力。五根空心管柱采用正五边形排布，这种排布方式相比四孔结构，在相同分布圆直径下能多容纳一路介质通路或者导向柱，同时相邻管柱之间的加强筋设计，是为了抵消管柱受侧向力时的弯曲变形，很多新手建模时容易漏掉管柱根部的加强结构，实际装配后只要管柱受到轻微侧向载荷，根部就会出现应力发白甚至断裂的问题，这处加强筋的厚度不需要做太厚，取管柱壁厚的1.2倍左右就足够，过厚反而会导致注塑或者压铸成型时根部出现缩痕，影响零件平面度。

　　管柱的空心设计一方面是为了减轻零件整体重量，另一方面是作为流体通路或者导向杆的安装通道，内孔的公差一般取H7级别，如果是作为气路通路使用，内孔表面粗糙度要控制在Ra1.6以下，避免管路接头密封时出现泄漏；如果是作为导向柱的安装孔，内孔需要预留润滑脂的存储微槽，不需要过高的表面光洁度，Ra3.2即可满足使用要求。管柱的高度设计要匹配安装空间的避让需求，伸出底盘的高度要保证外接管路接头或者导向套安装后，不会和底盘表面的固定螺栓产生干涉，管柱顶端的外沿做了小尺寸的倒角，一方面是去除机加工或者成型后的飞边，另一方面方便外接零件的快速插接装配，不需要额外对准导向。

　　底盘的厚度设计要结合实际承压载荷计算，常规低压工况下（工作压力小于0.6MPa），底盘厚度取管柱外径的0.8倍就能满足刚度要求，不会在承压时出现盘面翘曲；如果是用于高压工况，底盘背面需要额外增加放射状的加强筋，不需要整体加厚底盘，就能大幅提升盘面的抗弯刚度，同时控制零件的整体重量。底盘上的安装孔位隐藏在相邻管柱的间隙位置，采用内六角螺栓沉孔设计，安装后螺栓头不会突出底盘表面，避免和上方的管柱外接零件产生干涉，沉孔的深度要保证螺栓安装后顶面低于底盘表面0.2mm左右，避免螺栓加工的长度公差导致突出顶到其他零件。

　　实际选型使用时要注意，这类压力盘的安装边界是圆形底盘的外圆直径，排布安装空间时要预留出扳手拧动固定螺栓的操作空间，相邻两个同型号压力盘的安装中心距要大于底盘外圆直径加10mm的操作余量，不然装配时螺栓无法顺利拧紧。如果是用于有腐蚀介质的工况，零件材质可以选用改性PP或者304不锈钢，普通工况下采用ABS或者压铸铝合金即可满足强度要求，建模时要注意不同材质的成型收缩率差异，铝合金压铸的收缩率取千分之五，注塑件的收缩率根据材质不同取千分之十到千分之二十之间，避免加工后零件尺寸超差。管柱和底盘的连接位置要做R0.5以上的圆角过渡，不要做成直角连接，直角位置在长期受交变载荷时容易产生疲劳裂纹，缩短零件的使用寿命。
