墙跟随机器人H桥驱动组件结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402975
  • 墙跟随机器人H桥驱动组件结构设计
  • 墙跟随机器人H桥驱动组件结构设计
  • 墙跟随机器人H桥驱动组件结构设计

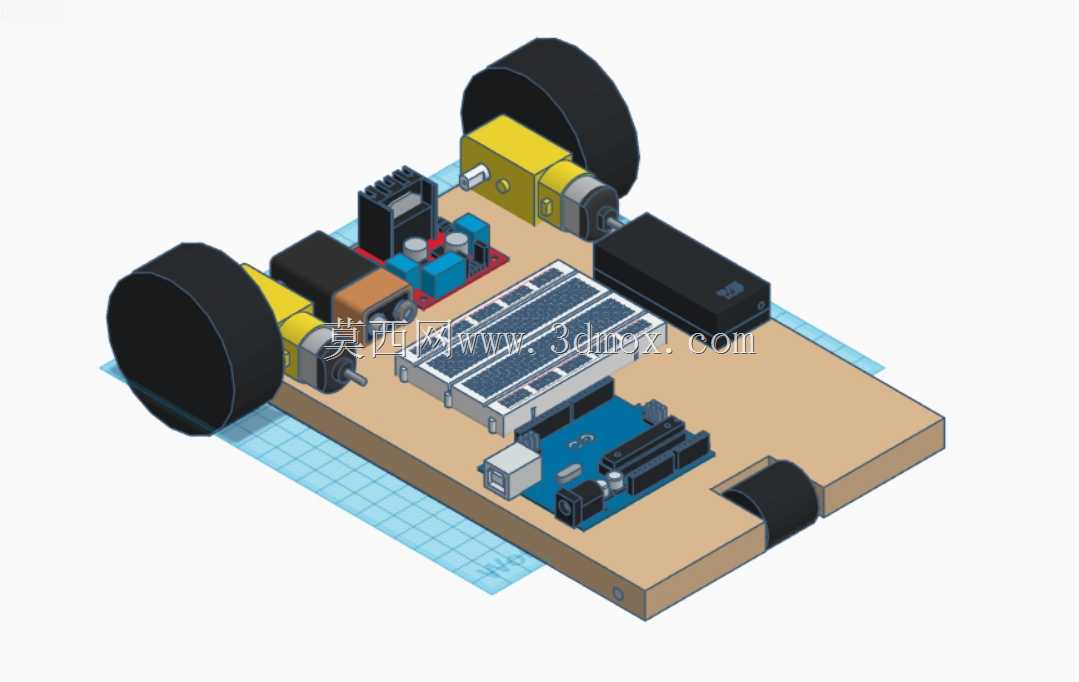

  该组件为小型移动机器人的核心驱动配套结构,主要适配墙跟随类巡检、教学演示类小型轮式移动设备,承担直流电机正反转驱动、动力分配与板载元件集成安装的功能,是小型轮式机器人实现行进、转向动作的核心结构载体。从实际应用场景来看,这类组件多用于小型教育机器人、创客实训项目、简易自主移动巡检装置,能够在有限的板载空间内整合驱动电路、动力单元、供电模块与主控扩展接口,满足小体量机器人的紧凑化装配需求,无需额外设计复杂的分层安装支架,所有元件的安装位均在同一块基板上完成布局,大幅降低小型机器人的装配调试难度。

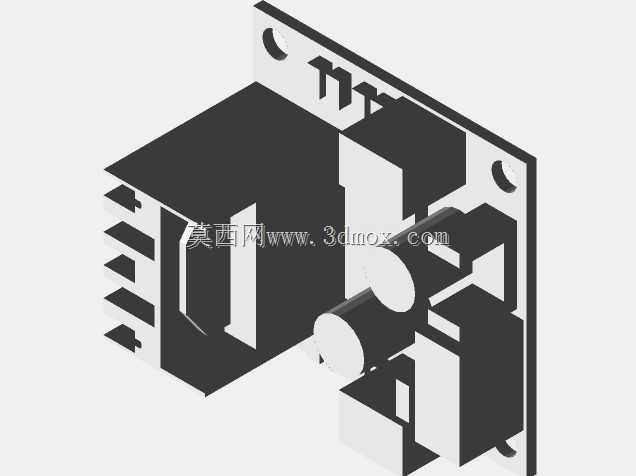

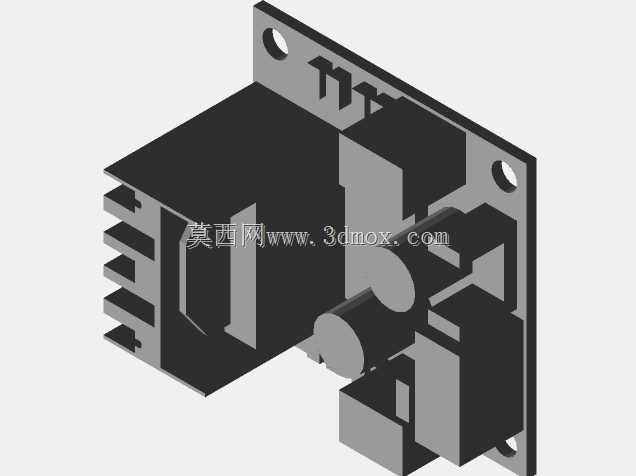

  设计过程中优先考虑了元件的安装干涉问题,将两个驱动电机对称布置在基板两侧的动力输出位,电机输出轴直接连接行走轮,省去了额外的传动结构,减少动力损耗的同时也压缩了整体横向尺寸,轮距与基板宽度匹配,行走轮外缘不超出基板边界,避免行进过程中轮体与周边障碍物发生剐蹭。驱动电路模块布置在两个电机中间的靠前位置,缩短电机与驱动电路的接线距离,减少大电流走线的长度,降低线路压降带来的动力损失,同时驱动模块预留了足够的散热空间,周边不布置过高的元件,保证空气流通带走模块工作产生的热量。

  供电模块布置在基板的后侧区域,与前端的传感器安装位保持足够距离,避免电池供电时的电磁干扰对前端传感元件的信号采集造成影响,电池安装位预留了常规小型锂电池的安装尺寸,周边设置了走线槽位,供电线路可以沿基板边缘的预留槽位走到驱动模块与主控板,避免走线杂乱干扰其他元件。主控扩展板布置在基板中部的核心区域,板载接口朝向外侧,方便外接传感器、调试模块的插拔操作,不需要拆卸其他元件就能完成接线调试,适配教学场景下频繁调整外接模块的使用需求。基板底部预留了万向轮的安装位,位于基板后侧的居中位置,与前部两个驱动轮形成三点支撑结构,保证机器人行进过程中的平稳性,万向轮安装位的高度与驱动轮半径匹配,确保基板保持水平状态,不会出现前倾或者后倾的问题,避免板载元件因为倾斜出现安装松动或者接线脱落。

  安装边界方面,整体基板采用矩形平板结构,所有板载元件的最高高度不超过行走轮的顶端高度,避免机器人在通过低矮空间时元件与障碍物发生碰撞,元件之间的安装间隙预留了至少3mm的操作空间,方便使用螺丝刀完成紧固件的拧紧操作,不需要特殊的细长工具就能完成全部装配工作。接线端子全部朝向基板的外侧或者上方,不会被周边元件遮挡,后期维护更换元件时不需要拆解周边部件就能完成接线操作。考虑到实训场景下的频繁拆装需求,所有元件的安装孔位均设计成适配标准M2/M2.5紧固件的尺寸,不需要定制特殊规格的螺丝,通用紧固件就能完成全部装配,降低配件更换的成本。行走轮采用橡胶外圈结构,与基板的安装间隙预留了2mm的转动余量,轮体转动过程中不会摩擦基板边缘,也不会剐蹭到旁边安装的电机固定座,保证转动顺畅无卡滞。电机固定座采用卡槽加紧固件的双重固定方式,电机卡入卡槽后再用紧固件锁紧,即使机器人行进过程中遇到碰撞或者急停,电机也不会出现移位,保证动力输出的同轴度,避免轮体偏磨。

  从功能特性来看,该组件的布局充分考虑了小型机器人的走线合理性,强弱电走线分开布置,大电流的电机供电线路沿基板一侧走线,弱信号的传感线路沿另一侧走线,两者之间通过板载的元件安装位形成物理隔离,减少信号干扰的概率。基板表面预留了网格状的安装孔位,除了固定预设的元件之外,还可以根据实际需求加装额外的传感器、功能模块,不需要重新加工基板就能完成功能扩展,适配不同项目的定制化需求。整体结构没有复杂的曲面造型,所有结构件都可以采用激光切割或者3D打印的方式快速加工制作,加工门槛低,适合小批量制作或者个人创客自制,加工完成后不需要复杂的后处理就能直接投入装配,加工周期短,能够快速验证项目方案的可行性。
