发动机罩快锁销夹结构设计

　　在商用车、非道路移动机械以及小型通用动力设备的发动机舱维护场景中，发动机罩的快开快锁结构直接影响日常维保效率，这类带环形拉环的销夹正是适配这类场景的典型快锁紧固件。不同于传统需要工具拆装的螺栓销轴结构，该销夹依靠自身结构的弹性形变实现锁止，无需额外配套工具，单手即可完成插拔操作，在野外作业、应急维保等缺乏工具的场景下优势十分明显。

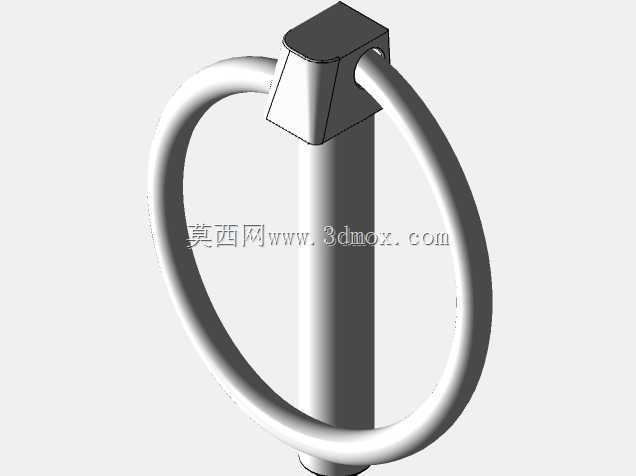

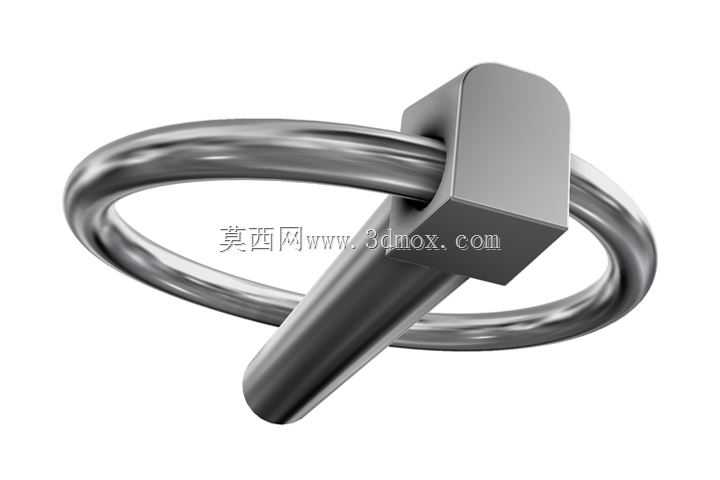

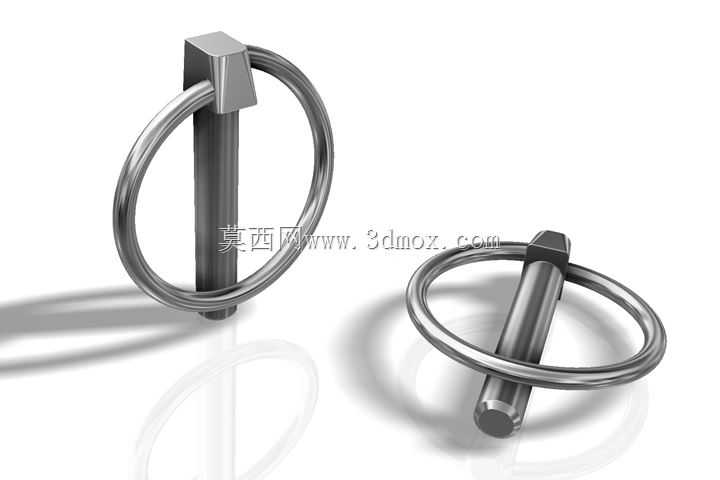

　　从结构设计逻辑来看，整个销夹分为销轴主体、锁止凸台、环形拉环三个核心部分。销轴主体采用等直径圆钢截面，表面做光滑处理，降低与安装座孔的滑动摩擦阻力，插拔过程中不会出现卡滞。销轴顶端的方形锁止凸台是核心受力结构，凸台的两个侧边做了15度的导向倒角，插入安装孔时可自动对齐锁止槽位，无需刻意调整角度；凸台的下表面为平面，锁止状态下完全贴合安装座的支撑面，承受发动机罩开启、闭合以及设备运行过程中产生的振动冲击载荷，不会出现松脱移位。环形拉环采用圆钢弯制成整圆结构，两端与销轴上部的固定座压合连接，连接位置做了圆弧过渡，避免应力集中导致拉环断裂；拉环的内径尺寸适配成年人手指的操作空间，佩戴普通劳保手套也可顺利伸入拉动，同时整环结构在销夹插入到位后，可挂接在周边的固定挂钩上，作为二次防脱的冗余结构，应对设备剧烈振动工况下的意外脱出风险。

　　从安装边界来看，销轴的有效配合长度根据发动机罩安装座的双层板厚设计，预留0.2mm的轴向窜动间隙，既保证锁止后不会出现上下旷量，也避免温度变化导致的热胀冷缩将销轴卡死。销轴与安装孔的配合公差选用H8/f7间隙配合，适配多数冲压成型的安装座孔位精度，无需对安装孔做二次精加工即可顺利装配。锁止凸台的方形截面尺寸比安装孔的让位槽小1mm，插入时旋转90度即可实现卡紧锁止，操作行程仅需一个插拔加旋转的动作，单次拆装耗时不超过两秒，远低于传统螺栓连接的拆装效率。

　　实际应用中，这类销夹除了用于发动机罩的固定，还可拓展用于设备侧盖、检视窗、小型工装夹具的快拆固定场景。设计过程中需要重点关注几个核心参数：一是销轴的表面硬度，需要达到HRC35-40，兼顾耐磨性与韧性，避免频繁插拔导致表面磨损或者受冲击断裂；二是拉环的抗拉力，需要承受不低于150N的轴向拉力不发生变形，保证拉动解锁时不会出现拉环断裂的情况；三是锁止凸台的接触面积，需要根据发动机罩的最大振动加速度计算承压面的比压，避免长期使用后凸台压溃导致锁止失效。

　　在三维建模过程中，需要重点还原各部分的过渡圆角与配合尺寸，尤其是销轴与凸台连接位置的圆角，这个位置是应力集中的高发区域，建模时如果忽略圆角直接做直角连接，后续做有限元仿真时会出现应力失真，无法准确评估结构的疲劳寿命。拉环的弯制半径也需要严格按照工艺要求建模，弯制半径过小会导致弯制过程中圆钢出现裂纹，半径过大则会增加整体结构的占用空间，与周边零部件出现干涉。装配验证环节需要模拟销夹的插拔、旋转锁止全行程，检查在整个运动路径上是否与周边的发动机罩钣金、加强筋、管线等部件出现干涉，尤其是拉环绕销轴旋转的过程中，要预留足够的操作空间，避免手指操作时被周边部件刮蹭。

　　这类快锁销夹的失效形式主要有几种：一是长期频繁插拔导致销轴表面磨损，配合间隙变大出现松旷；二是设备长期振动导致锁止凸台的棱角磨损，锁止限位失效出现自行旋转脱出；三是拉环与销轴的连接位置受反复拉拽出现疲劳断裂。设计时针对这些失效点做了对应的结构优化，比如销轴表面做硬化处理提升耐磨性，锁止凸台的棱角做小圆弧过渡减少应力集中与磨损，拉环连接位置增加压合长度提升连接强度，从结构层面覆盖全生命周期的使用可靠性。
