方形防水电气接线防护壳体结构设计

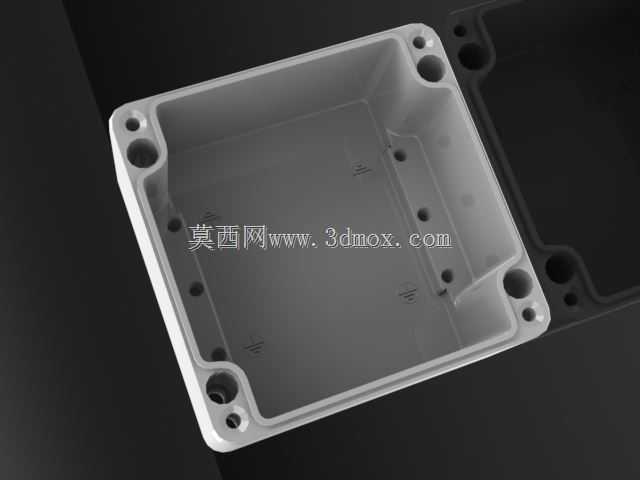

　　这款方形防护壳体主要面向户外电气布线、小型工控模块安装、低压线路转接场景设计，日常在户外监控设备接线、厂区传感器节点防护、露天配电支路转接、小型通讯模块外置安装场景中都能见到这类结构的应用，核心作用是为内部安装的电气元件、接线端子、小型电路板提供可靠的物理防护，隔绝外界粉尘、水汽、飞溅液体对内部元件的侵蚀，同时避免内部带电部件外露引发的触电风险。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，下壳为带安装柱的容置腔体，腔体四角预留的凸台安装孔既可以用来固定内部的PCB板、接线端子排，也可作为壳体上下部分的螺丝锁紧位，孔位周边做了加厚的筋位处理，避免反复拆装螺丝时出现柱体开裂的问题；上盖为平整的方形盖板，

　　和下壳贴合的边缘做了一圈内嵌的密封槽，实际装配时可在槽内放置适配截面的橡胶密封条，当上下壳通过四角的螺丝锁紧后，密封条被均匀压缩填充贴合缝隙，可达到常规户外场景所需的IP65级防护能力，能够应对日常雨淋、扬尘环境下的使用需求。壳体外侧的四个角做了圆弧过渡处理，既可以避免安装维护时尖锐边角划伤操作人员，也能减少应力集中，提升壳体受外力冲击时的结构强度，不会像直角结构那样在边角处受撞击后轻易出现开裂。安装边界方面，这类壳体的底部预留了对外安装的固定孔位，可直接通过膨胀螺丝或者自攻螺丝固定在墙面、设备机架、安装立杆上，固定孔位做了沉台设计，螺丝锁紧后头部不会突出壳体底面，保证安装后壳体和安装面贴合平整，不会出现晃动间隙。

　　从内部空间利用率来看，腔体内部的侧壁做了薄型加强筋，既能够提升壳体侧壁的抗形变能力，避免注塑成型后出现侧壁收缩变形，也不会过多占用内部的有效容置空间，内部净空尺寸可满足常规小型接线端子排、尺寸在100mm以内的小型控制板的安装需求，腔体深度可容纳常规线径的线缆弯折余量，不会出现线缆压接过紧导致绝缘层破损的问题。上下壳的扣合定位做了小尺寸的定位凸台，装配时无需反复调整对齐位置，凸台卡入对应凹槽后即可快速对准螺丝孔位，提升现场装配的效率。线缆进出的位置可根据实际使用需求在壳体侧壁的预留薄位开孔，安装防水电缆接头，不同方向的预留位可满足多方向进出线的布线需求，无需额外在壳体上重新定位打孔，减少现场加工的工作量。

　　这类壳体的壁厚设计兼顾了结构强度和材料成本，常规采用ABS或者PC注塑成型时，均匀的壁厚可避免注塑过程中出现缩痕、气泡等成型缺陷，提升量产时的成品率，壳体外表面做哑光处理，不易残留污渍，户外长期使用也不会因为光照出现过快的老化变色。在实际选型应用时，需要根据内部安装元件的尺寸确认腔体的有效容置空间，同时根据使用场景的防护等级要求选配对应厚度的密封胶条，当用于存在腐蚀性气体的场景时，还可更换为耐候性更好的PP或者PC材质来提升壳体的抗腐蚀能力。壳体的锁紧螺丝采用标准的十字盘头螺丝，配件通用性强，后期维护更换时无需寻找特殊规格的紧固件，日常检修时拆开上盖即可完成内部接线调整、元件更换的操作，无需将整个壳体从安装面拆下，降低后期维护的工作量。
