专业演出设备用嵌入式箱体承托把手结构

　　在专业演出设备、流动扩声系统的运输与部署场景中，箱体类构件的搬运可靠性直接决定了现场搭建效率与设备使用寿命，这类嵌入式承托把手正是为解决大重量箱体边缘搬运受力问题设计的专用五金构件。不同于外露式提手容易在堆叠运输时发生磕碰剐蹭的缺陷，该把手采用沉台嵌入式安装逻辑，安装完成后把手外端面与箱体安装面完全齐平，既不会在多箱体堆叠时产生干涉，也能避免运输过程中突出构件被外力撞击变形的问题。

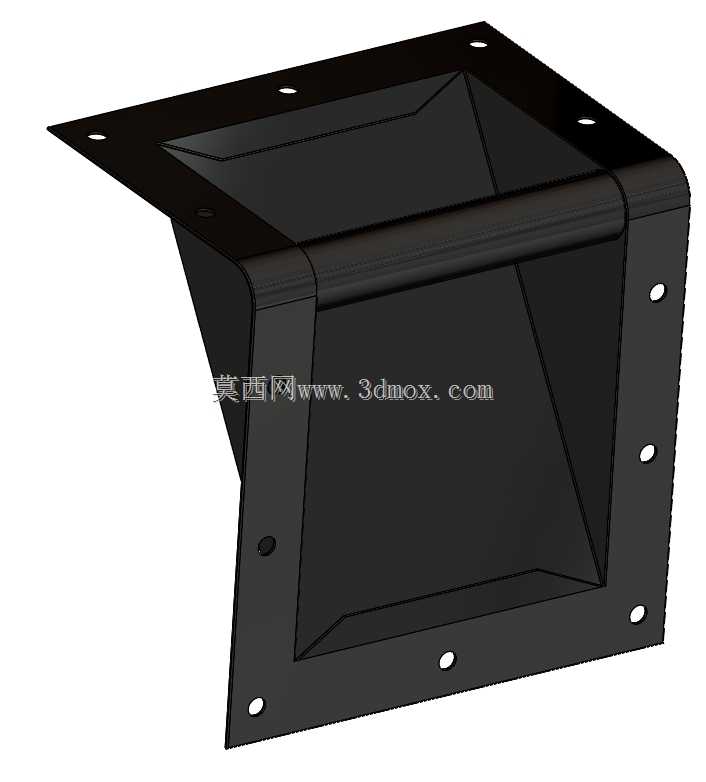

　　从结构受力逻辑来看，该把手采用一体弯折成型的盒式承托结构，整体为带法兰边的斗状构型，法兰边四周均匀分布安装孔位，安装时可通过螺栓或拉铆钉将把手整体固定在箱体侧壁的预留开孔处，法兰边完全贴合箱体外壁，将搬运时的提拉载荷均匀分散到箱体壁面的整个安装区域，避免局部应力集中导致箱体板材撕裂。把手的内凹深度经过适配性设计，能够容纳成年男性四指完全伸入，提拉时手掌可完全贴合把手内侧承托面，受力方向与箱体提升方向完全重合，不会出现滑脱、硌手的问题，单只把手的额定承托载荷可满足单只重量40kg以内的箱体搬运需求，常规双把手配置的箱体可稳定承载80kg以内的总重量，覆盖绝大多数专业扬声器、航空运输箱的承重要求。

　　设计过程中首先明确了安装边界约束：法兰边的外轮廓尺寸需匹配行业通用的箱体侧壁开孔尺寸，无需对现有标准箱体做额外的扩孔修改即可直接替换安装；内凹腔体的侧壁做了连续的圆弧过渡处理，既消除了钣金弯折处的应力集中点，也避免了尖锐边角划伤操作人员手部的风险。把手的安装面与提拉承托面呈90度垂直布局，当箱体放置在地面时，承托面处于水平状态，操作人员从侧面伸手即可直接握持，无需弯腰抠取箱体底部缝隙，大幅降低了重箱体搬运时的腰部受力负荷。

　　从实际应用场景出发，该把手不仅适用于专业扬声器箱体的装配，也可直接适配各类仪器设备航空运输箱、舞台道具周转箱、移动机柜等需要频繁搬运的箱式设备。安装时仅需在箱体侧壁按照法兰内轮廓开出对应尺寸的方孔，将把手嵌入后从外侧通过法兰孔位完成固定即可，无需在箱体内部额外加装加强衬板，法兰边自身的结构强度即可满足载荷传递要求。把手外露的法兰边做了加宽处理，即使是采用多层胶合板制作的飞行箱，也能通过增大接触面积降低板材单位面积的受压载荷，避免长期使用后法兰边嵌入板材造成安装松动。

　　结构细节上，把手的所有弯折棱边都做了小半径圆角处理，钣金成型后经过去毛刺工序，不存在锋利的裁切边缘；内凹腔体的底部做了微斜的排水角度，在户外场景使用时，落入把手内部的雨水可自然流出，不会在腔体内积存造成钣金锈蚀。整个构件没有额外的活动零部件，不存在铰接松动、弹簧失效等故障点，长期使用的维护成本极低，即使在高频次的演出转场运输场景下，也能保持稳定的结构强度，不会因为反复提拉受力出现变形、断裂问题。

　　在选型适配时，需要注意安装位置的箱体壁厚适配范围，该把手的法兰边压紧行程可覆盖8mm到18mm的板材厚度，无论是常见的12mm多层胶合板飞行箱，还是15mm密度板制作的扬声器箱体，都可以通过调整紧固件的压紧长度实现牢固固定。安装孔位的间距采用行业通用的标准化尺寸，可与市面上同规格的嵌入式把手实现完全互换，设备维护时无需重新打孔即可完成配件替换，大幅降低了存量设备的改造成本。
