TJI开口腹板楼板承重桁架结构

　　在装配式住宅与商业建筑的楼板施工环节，传统实木搁栅往往受材料本身特性限制，跨度难以突破常规尺寸，且容易因温湿度变化产生翘曲变形，影响后续楼板铺装的平整度。TJI桁架这类工程木构件的出现，恰好填补了大跨度楼板承重构件的市场空白，目前在北美轻型木结构住宅、国内多层装配式木构建筑、模块化集成房屋项目中应用占比逐年提升，不少项目用其替代传统实木搁栅，既降低了材料自重，也减少了后期结构变形的维护成本。

　　从实际使用场景来看，这类桁架主要承担楼板区域的竖向荷载传递作用，上方铺设定向刨花板或水泥纤维板作为楼面基层，下方可直接衔接吊顶龙骨，桁架内部的空腹空间还能灵活穿插水电管线，无需像传统实木搁栅那样现场开孔，既避免了开孔对构件截面强度的削弱，也大幅提升了机电安装的施工效率。在大跨度无中间承重墙的户型设计中，这类桁架的优势尤为明显，能够在保证承重能力的前提下，实现更开阔的室内空间布局，减少竖向承重构件对空间分割的限制。

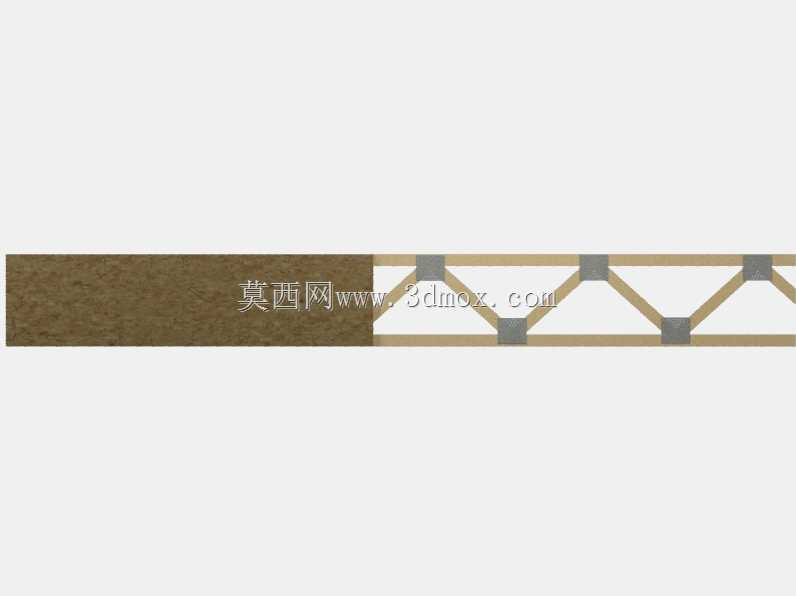

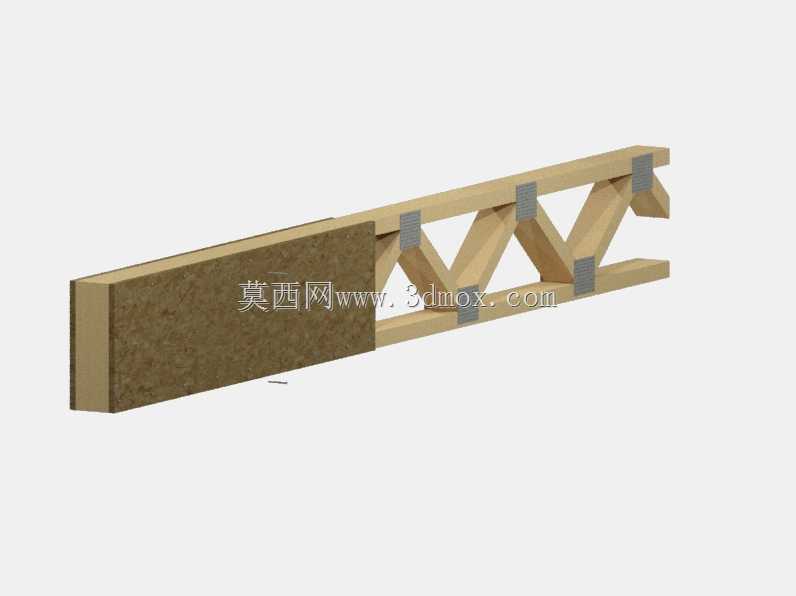

　　该桁架的结构设计采用上下翼缘加斜向腹杆的组合形式，上下翼缘选用结构用规格材，承担整体构件的抗弯拉压应力，斜向腹杆按照三角受力逻辑排布，将竖向荷载均匀分解传递到两端的承重墙体或梁体上，腹杆与翼缘的连接位置采用专用齿板冲压固定，相比传统钉接方式，连接节点的抗剪、抗拔性能更稳定，不会因长期荷载作用出现钉连接松动的问题。端部的实心挡块设计，一方面是为了适配现场安装时的端部承压需求，避免桁架端部直接抵靠墙体时翼缘局部受压变形，另一方面也为楼板铺装提供了端部的固定基面，方便施工人员打钉固定楼面板材。

　　从安装边界的角度考虑，这类桁架的设计需要严格匹配项目的楼板跨度要求，常规住宅项目中使用的同类型桁架，高度通常在240mm到400mm区间，单根长度可根据户型跨度定制，最长可做到12米左右无需中间支撑，安装时两端搁置在承重墙或梁上的支撑长度不小于40mm，相邻桁架的中心间距通常取400mm或600mm，匹配常规楼面板材的幅面模数，减少板材裁切损耗。设计建模过程中，需要重点验算腹杆的角度与间距，既要保证三角受力体系的稳定性，也要预留足够的管线穿行空间，通常腹杆之间的净空不小于100mm，方便穿设常规的给排水管与电线套管；同时要校核节点齿板的尺寸与排布，确保每个连接节点的承载力能够覆盖对应位置的应力传递需求，避免节点失效引发整体结构变形。

　　建模过程中需要注意翼缘与腹杆的干涉检查，尤其是齿板连接位置，要保证齿板完全覆盖翼缘与腹杆的搭接区域，不能出现偏位导致的连接强度不足问题；端部实心挡块与翼缘的连接需要做平齐处理，保证安装时端部承压面的平整度，避免出现局部点承压导致的构件倾斜。另外，这类构件的建模需要预留现场安装的公差间隙，相邻桁架拼接位置要预留2-3mm的安装余量，避免因构件加工尺寸误差导致现场无法顺利排布。

　　在实际项目选型时，设计人员需要根据楼面的恒载、活载取值计算所需的桁架高度与腹杆排布密度，比如住宅区域活载取2.0kN/㎡时，300mm高度的桁架即可满足6米跨度的承重要求，若跨度进一步加大，则需要相应提升桁架高度或缩小桁架排布间距。这类空腹桁架相比同高度的实木搁栅，自重可降低40%左右，不仅减少了建筑整体的结构荷载，也降低了现场施工的搬运难度，两名施工人员即可完成单根桁架的安装就位，无需借助大型吊装设备，非常适合装配式建筑的快速施工需求。
