建筑阳台区域碳纤维架空修复结构设计

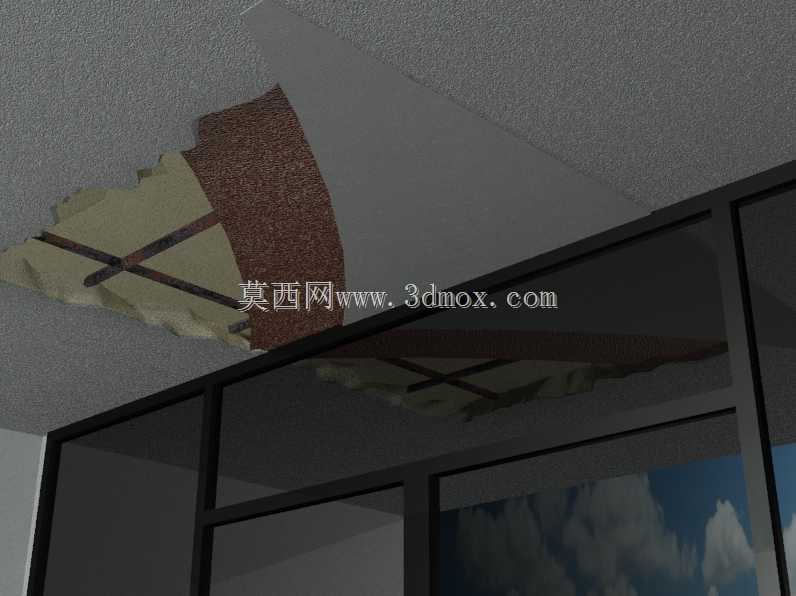

　　在民用建筑运维的结构补强场景里，阳台与上层楼板衔接的架空区域，长期受温湿度交变、荷载累积、防水层老化渗漏侵蚀，很容易出现混凝土表层剥落、内部钢筋锈蚀、结构层刚度下降的问题，这类隐蔽位置的修复如果采用传统剔凿后重新浇筑混凝土的方案，不仅施工周期长，还会额外增加结构自重，对原有建筑的荷载储备造成额外负担，碳纤维补强工艺凭借轻质高强、耐腐性优、施工便捷的特点，成为这类架空区域结构修复的主流选型。这套修复结构的设计核心，是在不破坏原有建筑主体受力体系的前提下，通过碳纤维材料的高抗拉性能，弥补受损区域混凝土结构的承载力缺口，首先要处理的是基层界面的匹配问题，受损区域的混凝土浮浆、松动骨料必须完全清理至坚实基面，对锈蚀的钢筋做除锈阻锈处理后，

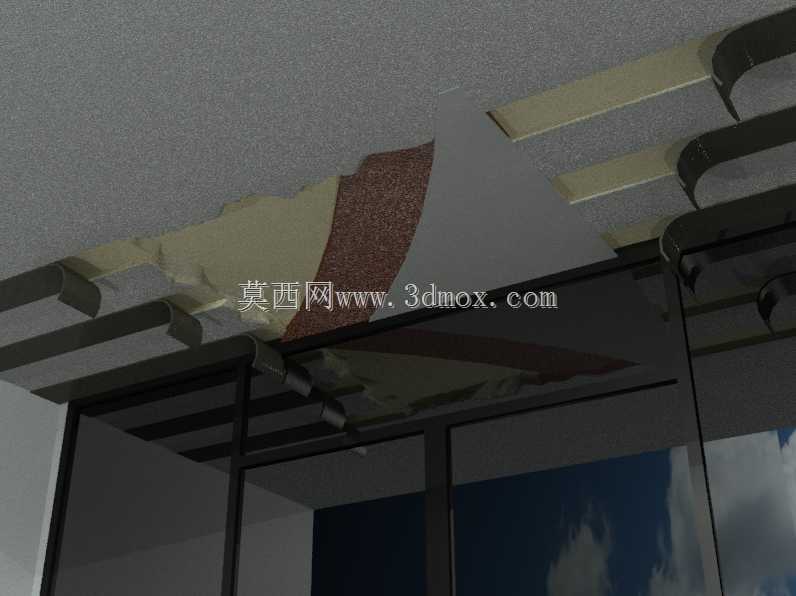

　　用环氧修补砂浆找平基面，保证碳纤维布与混凝土基层的粘结剪切强度满足受力传递要求，避免出现层间剥离的失效问题。从结构受力逻辑来看，阳台悬挑区域的受力特点是上部受拉、下部受压，原有混凝土结构出现开裂损坏后，受拉区的拉力无法通过混凝土有效传递，碳纤维布沿受力方向铺设在受拉区表层，通过结构胶的粘结作用与原混凝土形成共同受力的复合截面，碳纤维的抗拉强度是普通二级钢的5倍以上，且厚度仅0.1-0.3mm每平方米重量不足1kg，几乎不会增加原有结构的恒载，对于架空层这类对荷载增量敏感的区域，这一特性尤为关键。在外形尺寸与安装边界的把控上，修复区域的碳纤维铺设范围要超出受损边界每侧不小于200mm，保证应力传递的过渡段平缓，

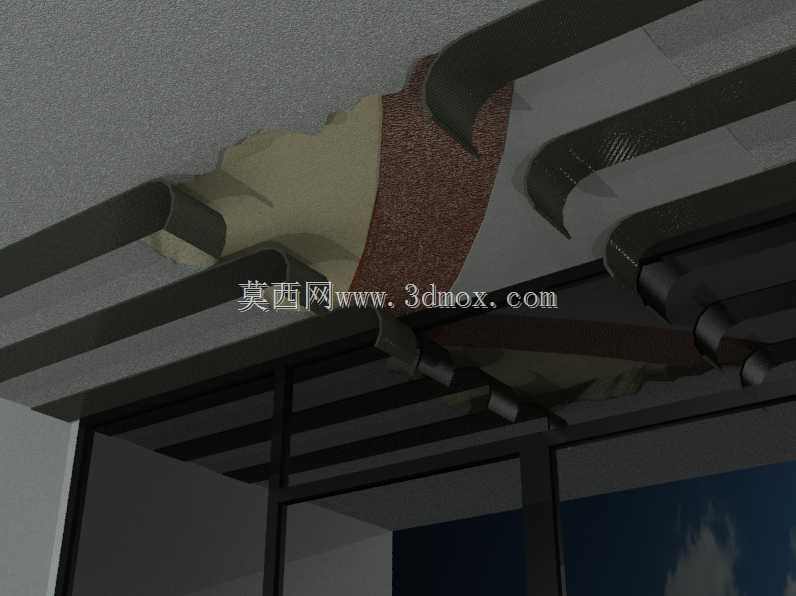

　　避免在修复区域边缘出现新的应力集中点；架空区域的管线排布、吊顶安装预留位要提前在建模阶段完成碰撞校验，碳纤维铺设完成后的保护层厚度控制在15-20mm，采用防火砂浆做覆盖处理，既满足建筑防火要求，也避免碳纤维长期受紫外线照射出现材料老化。针对天花板与阳台衔接的阴角位置，要做碳纤维条的附加层加强，附加层宽度每侧延伸150mm，因为阴角位置是应力集中的高发区，常规的整幅布铺设在弯折位置容易出现空鼓，附加层可以有效分散转角位置的剪应力。顶部架空层的修复还要考虑后续装修层的附着问题，碳纤维表层做拉毛处理或者增加界面剂，保证后续抹灰层、吊顶龙骨固定件的粘结可靠性，不能因为补强施工影响后续的装修工序开展。从实际使用的功能特性来看，

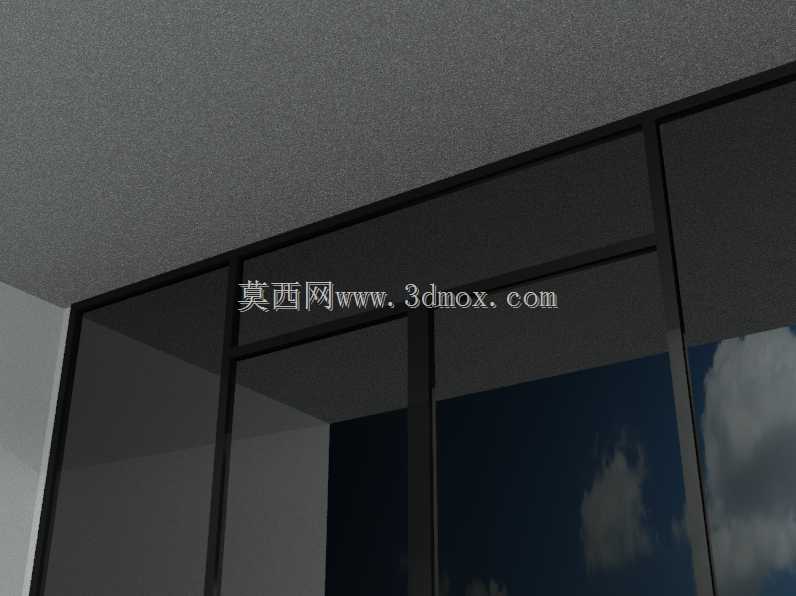

　　这套修复结构完成后，受损区域的结构承载力可以恢复甚至超过原设计值，碳纤维材料的耐酸碱腐蚀特性可以抵御后续可能出现的渗漏潮气侵蚀，延长结构的维修周期，相比传统修复方案，施工过程中不需要大型设备，作业面占用小，对于已投入使用的建筑来说，对住户日常使用的影响可以降到最低。建模过程中要重点还原碳纤维布的铺设方向、搭接长度、基层处理的分层结构，还有与周边原有混凝土结构的衔接构造，因为这类修复工程的施工质量很大程度上取决于构造细节的落实，比如碳纤维布的搭接长度要满足不小于100mm的要求，搭接位置要避开受力最大的跨中区域，结构胶的涂抹厚度控制在0.5-1mm，既保证粘结充分，也避免胶层过厚出现固化后的收缩应力。另外，阳台边缘与外墙衔接的位置，要做碳纤维布的翻边处理，翻边高度不小于100mm，防止雨水顺着修复层的接缝渗入架空层内部，影响粘结界面的长期可靠性。在结构验算环节，要考虑原有结构的剩余承载力、碳纤维的设计抗拉强度取值、粘结界面的抗剪承载力三个核心维度，不能盲目增加碳纤维铺设层数，过多的层数会导致结构受力突变，反而容易出现脆性破坏，一般这类民用建筑阳台架空修复，采用200g/㎡的碳纤维布铺设1-2层即可满足承载力补强要求。
