G1/4-19外螺纹气动软管快插接头

　　这类带G1/4-19外螺纹的软管接头，在气动控制回路、低压流体输送管路里的应用覆盖极广，小到桌面级小型气动工装的气路接驳，大到生产线气动执行元件的气源连接，都能见到同结构接头的身影。不同于硬管连接需要套丝、缠生料带、配合密封垫的繁琐安装流程，这类接头的尾部竹节式倒刺结构，只需要将对应内径的柔性软管完全推过倒刺段，配合卡箍或者喉箍收紧，就能实现可靠的管路密封与抗拉脱连接，日常维护拆装时不需要额外的套丝工具，能大幅缩短现场气路、水路的改接与故障排查时间。

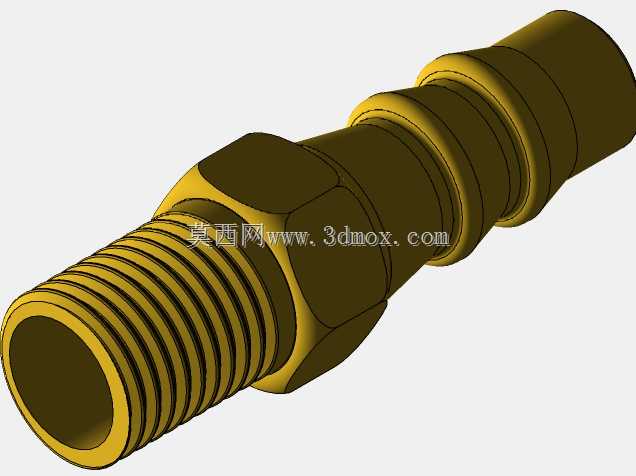

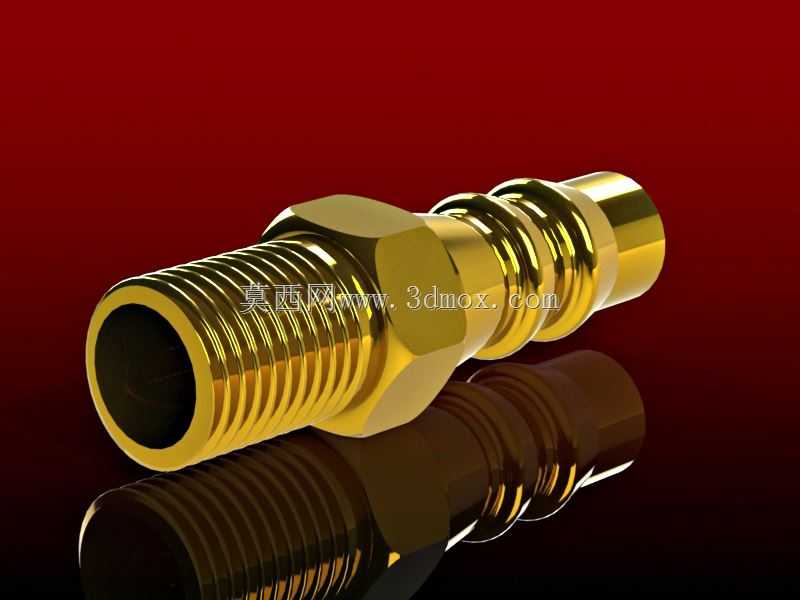

　　从结构设计逻辑来看，接头的外螺纹端严格遵循沃思平行管螺纹的尺寸公差要求，G1/4规格的螺纹大径控制在13.157mm，中径12.301mm，每英寸19牙的牙型角55度，螺纹段长度预留足够的密封配合空间，安装时可以配合组合密封垫圈或者聚四氟乙烯生料带，实现端面或者螺纹副的静密封，适配常见的阀块、气缸气口、泵体出水口等带内螺纹的安装接口，不会出现螺纹错牙、密封失效漏液漏气的问题。接头中段设计有六角拧动边，刚好适配14号开口扳手的夹持尺寸，安装时不需要管钳夹持主体，避免黄铜材质表面被夹伤变形，同时六角边的厚度经过强度校核，拧紧时能承受足够的扭矩，不会出现拧裂、滑边的问题。

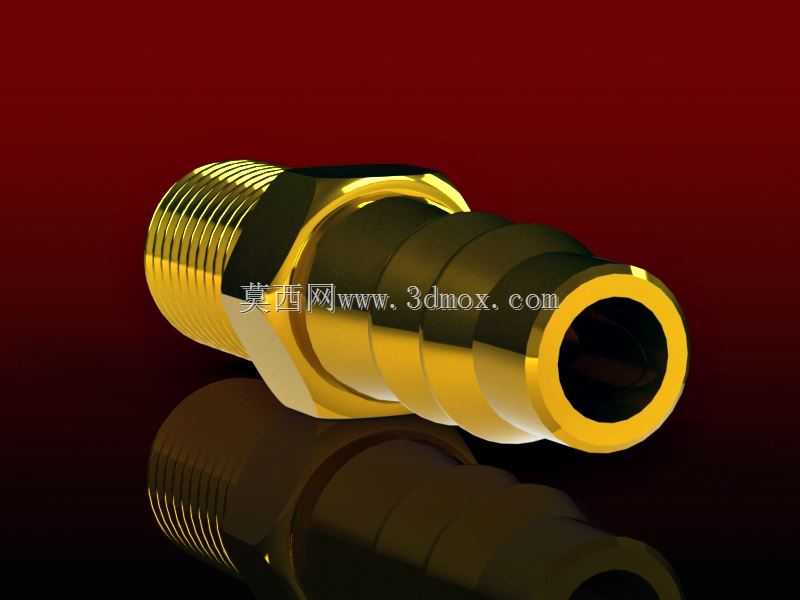

　　尾部的竹节倒刺段是这类接头的核心功能结构，每一圈倒刺的外径都比适配软管的内径大0.3-0.5mm，倒刺的迎向安装面做了15度的导向倒角，软管推入时不需要太大的轴向力就能顺利套入，而背向安装面是90度的直角挡边，当软管受到轴向拉脱力时，倒刺的直角边会紧紧卡在软管内壁，配合外部喉箍的径向收紧力，即使管路内有0.8-1.0MPa的工作压力，也不会出现软管脱开、介质泄漏的问题。倒刺的数量设置为3圈，既不会因为倒刺过多导致软管安装难度过大，也不会因为倒刺过少导致拉脱力不足，适配内径6mm或者8mm的气动PU管、橡胶水管、尼龙软管都能获得稳定的连接强度。

　　材质选用铅黄铜加工成型，一方面黄铜的切削性能优异，车削加工时可以获得很高的尺寸精度与表面光洁度，螺纹段的牙型饱满度能轻松达到密封要求，不需要额外的表面镀层处理就能具备不错的抗锈蚀能力，在常规的车间环境、低压水/气介质环境下长期使用不会出现锈死、腐蚀穿孔的问题；另一方面黄铜的硬度适中，安装拧紧时如果出现轻微的螺纹偏斜，螺纹副能产生微量的塑性变形填补密封间隙，降低对安装同轴度的要求，比钢制接头的密封容错率更高。

　　从安装边界尺寸来看，接头整体轴向长度控制在28mm左右，最大外径位置在六角拧动段，为14mm，安装后突出安装基面的长度不到20mm，在空间紧凑的阀岛、小型气动设备内部排布管路时，不会和相邻的接头、管路产生干涉，不需要额外预留过大的安装操作空间。接头的内孔通径设计为6mm，在G1/4规格的接头里属于大通径设计，压缩空气或者低压水流通过时的压损极小，不会因为通径缩颈导致管路流量不足，影响末端气动元件的出力或者流体输送效率。

　　在实际选型应用时，这类接头需要匹配对应硬度的柔性软管，软管的邵氏硬度建议在70A-85A之间，硬度过高的软管无法顺利套过倒刺段，硬度过低的软管长期使用后容易出现蠕变，导致倒刺位置的抱紧力下降，出现渗漏或者脱开的问题。如果应用在有轻微振动的管路位置，除了喉箍固定之外，还可以在软管外部增加一段弹簧护套，避免软管在接头根部反复弯折出现开裂漏气。日常维护时只需要检查接头位置有没有渗漏、软管有没有老化开裂，不需要定期拆换，正常工况下使用寿命可以达到5年以上，比塑料快插接头的耐温、耐压能力更强，适配的介质范围也更广，除了常规的压缩空气、常温清水之外，还可以输送低压润滑油、 mild腐蚀性的弱酸弱碱流体，在小型自动化设备、实验台管路、家用净水设备、汽修气动工具的气路连接场景下都有很高的适配性。
