砖面均匀施压双偏心杠杆手柄结构

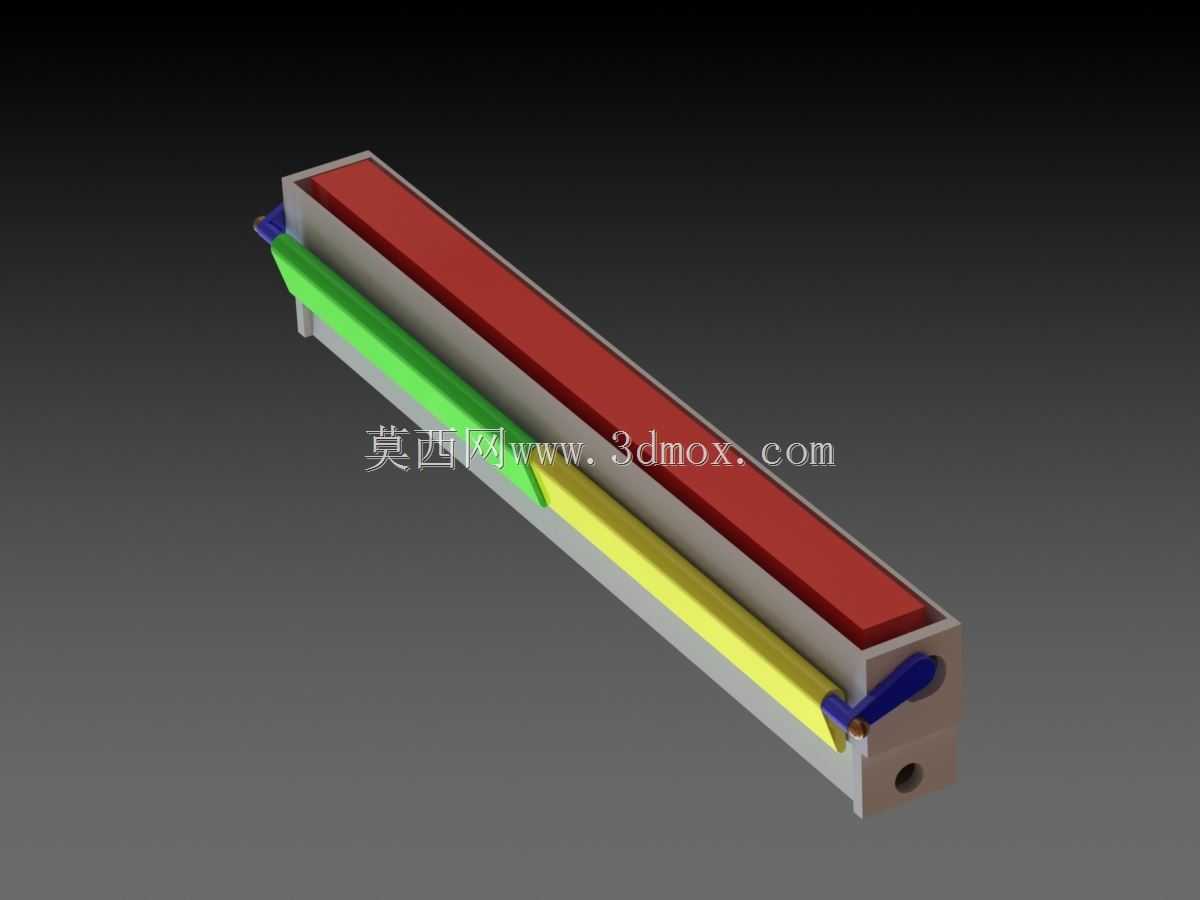

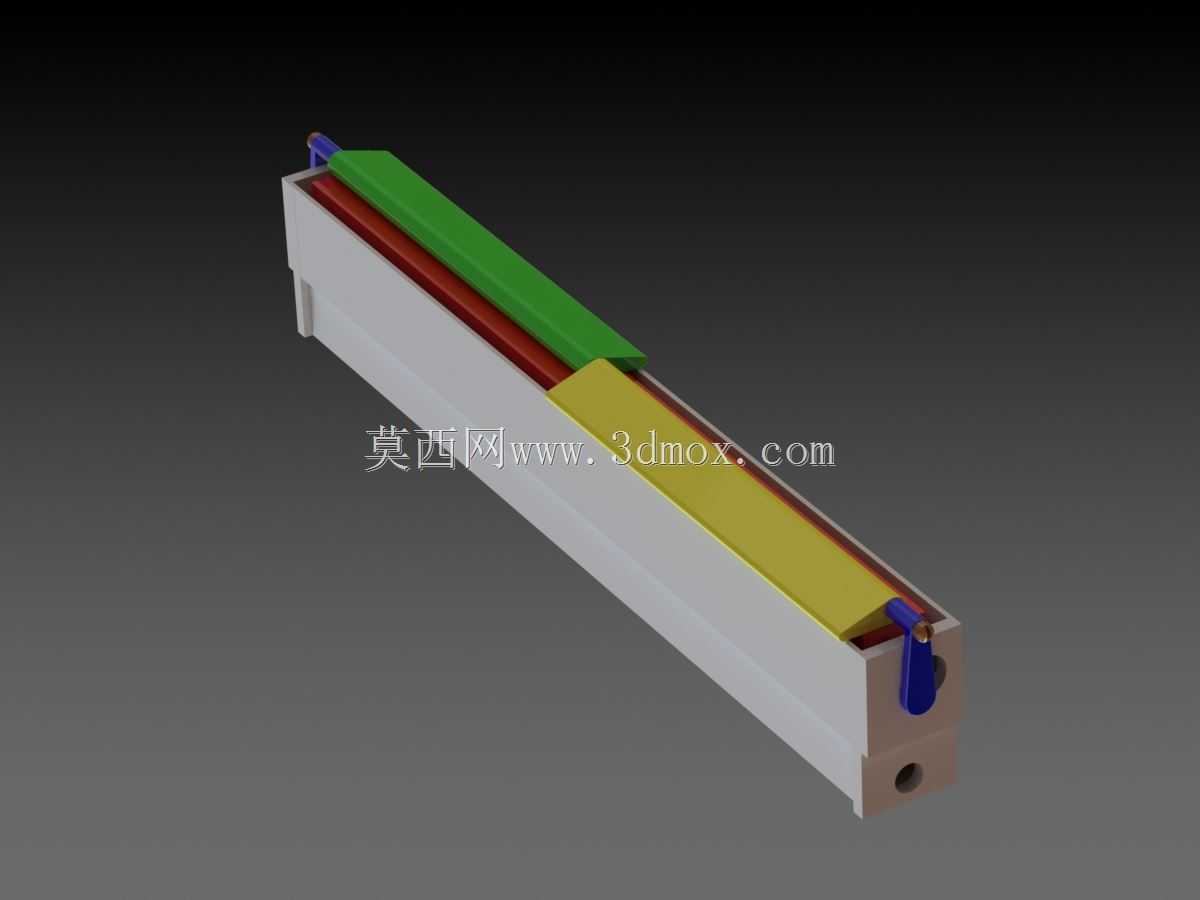

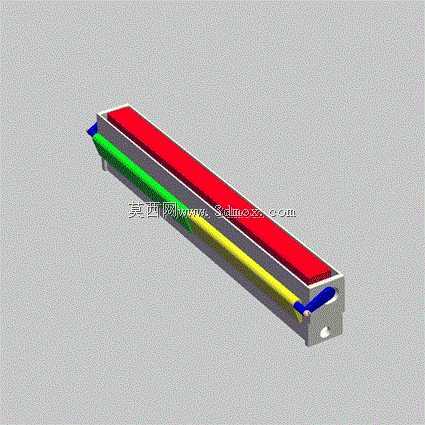

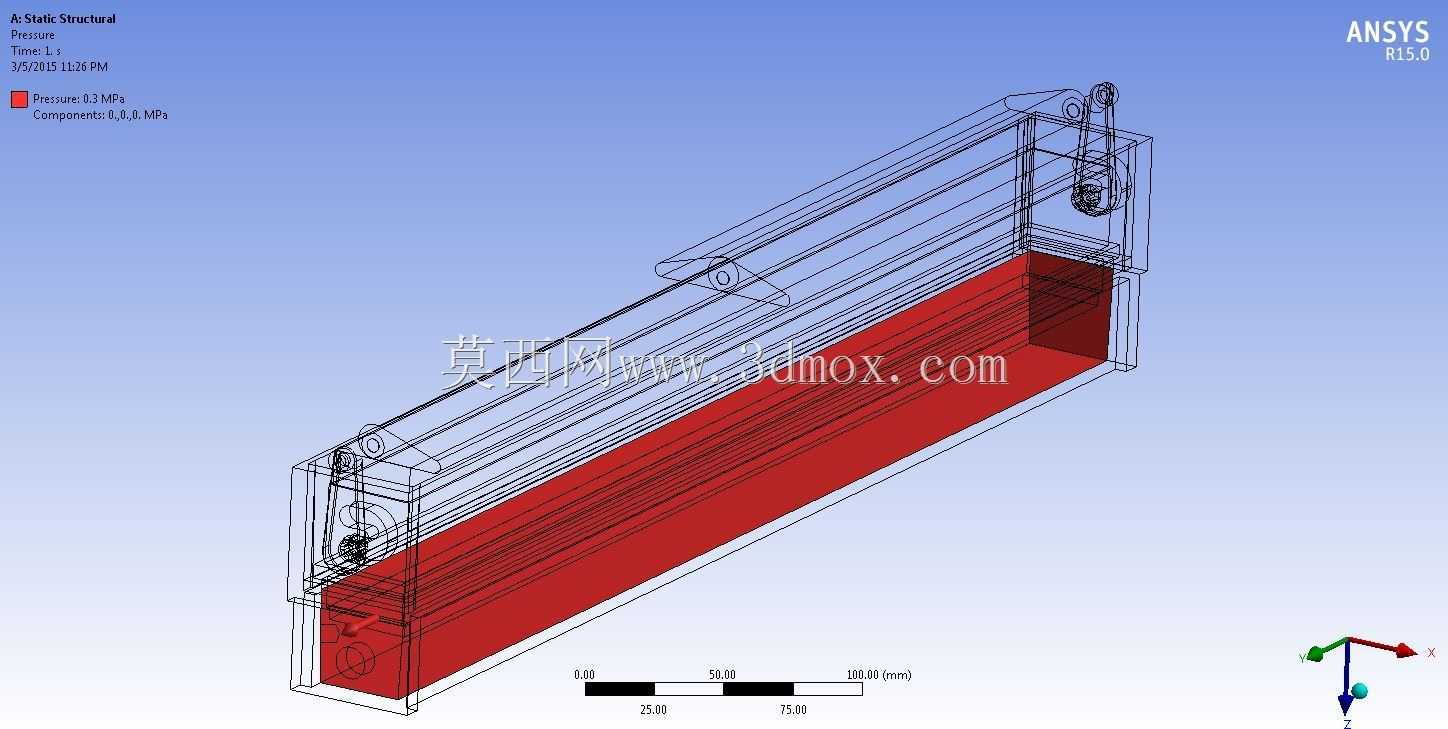

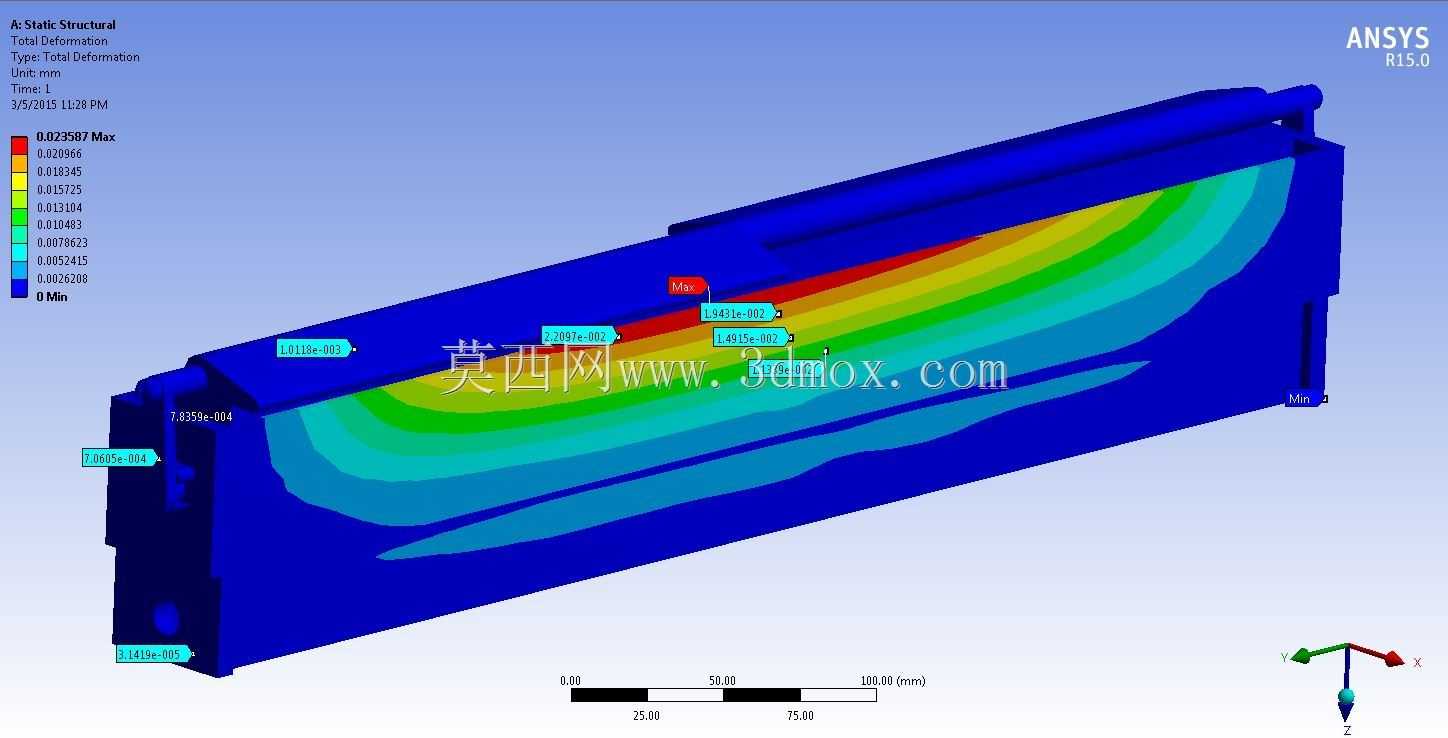

　　在建材加工、小型工件压合的工位场景里，这类带双偏心结构的杠杆手柄常被集成在小型工装夹具、手动压合模组上，用来替代传统的螺纹旋紧施压结构，相比需要多圈旋转的螺杆压紧，扳动一次手柄就能完成施压与释放的动作，能大幅降低工位操作的重复动作强度，尤其适合需要频繁开合、快速取放工件的手动作业场景。从结构功能来看，这套机构核心是通过手柄的偏心转动行程，带动内部滑移的压条在长条形基座的腔体内做直线位移，压条下方直接接触待施压的工件表面——比如砖坯的长边上沿，压合过程中压条全程保持水平姿态，不会出现单点压力过大压损工件边角的问题，整个施压行程里压力分布均匀，不会因为扳动角度的变化出现压力骤升骤降的情况。设计时首先要考虑的是无变化腔的结构约束，

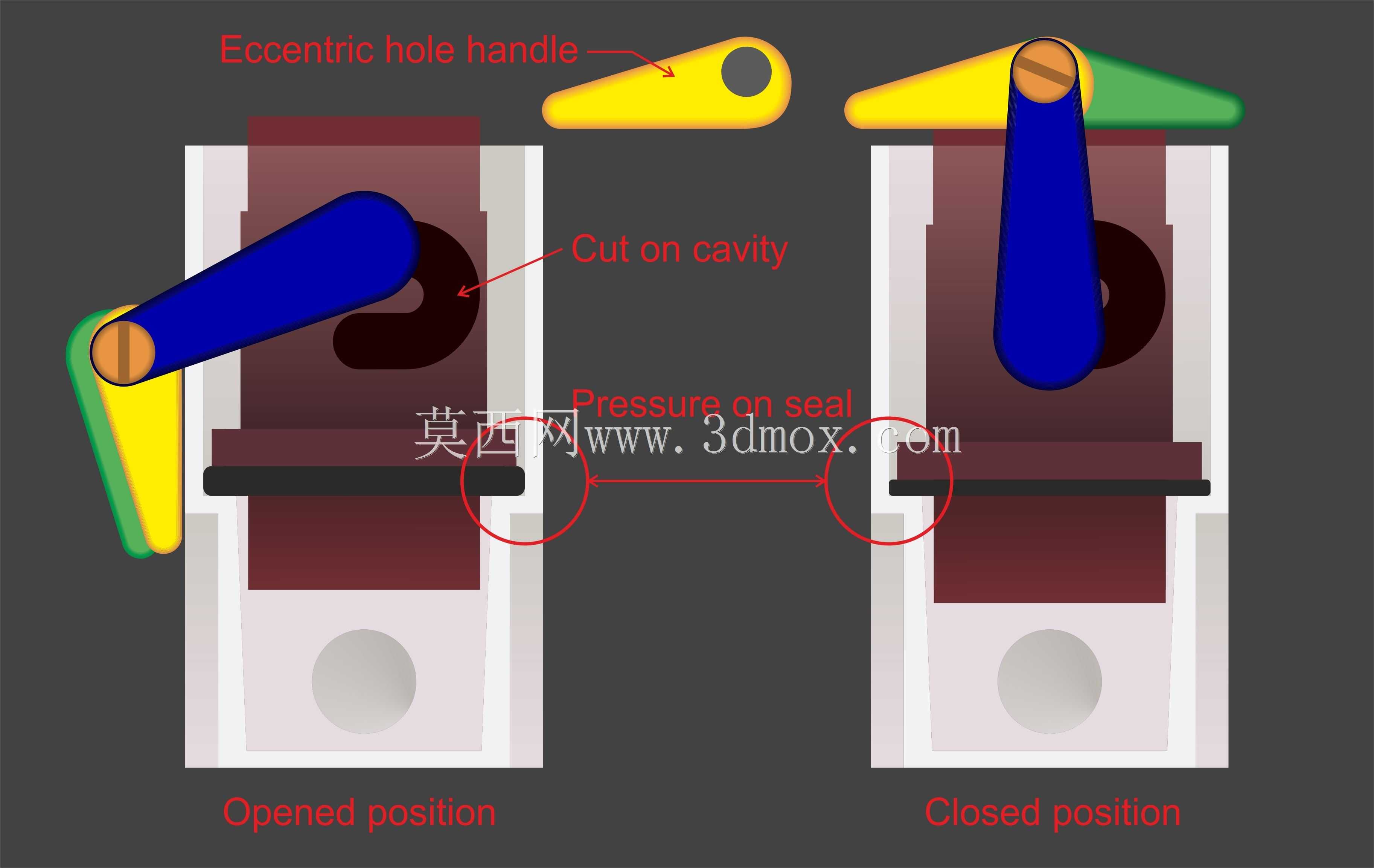

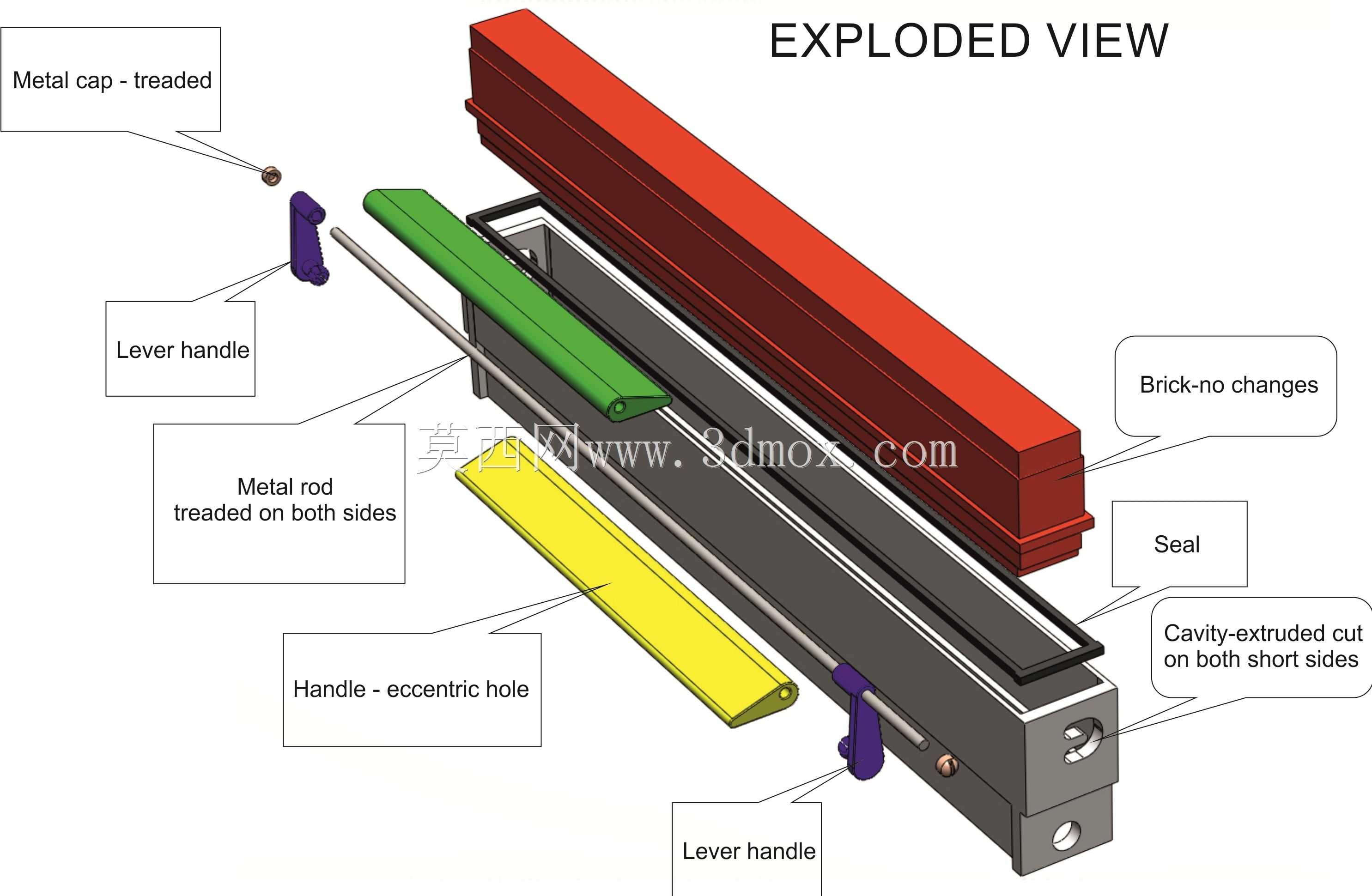

　　基座的内腔是等截面的直槽，没有额外的让位台阶或者变径结构，这就要求内部滑移的压条、传动杠杆的运动轨迹完全贴合腔体内壁，不能出现运动干涉，所以偏心轮的转动中心位置需要反复校核：既要保证手柄扳动到锁止位置时，偏心轮的过死点位置能提供足够的自锁力，避免施压过程中手柄受反力回弹松脱，又要保证扳动到开启位置时，压条能完全抬离工件表面，留出足够的取放空间，不会剐蹭工件表面。两侧的金属端盖采用防水密封结构设计，端盖和基座腔体的配合面做了止口定位，装配后能阻挡加工过程中的粉尘、切削液渗入腔体内部，避免内部滑移面进入杂质出现卡滞，端盖上预留的螺纹孔既可以用来安装固定整个机构到设备机架上，也可以作为注油孔定期给内部滑移面补充润滑脂，

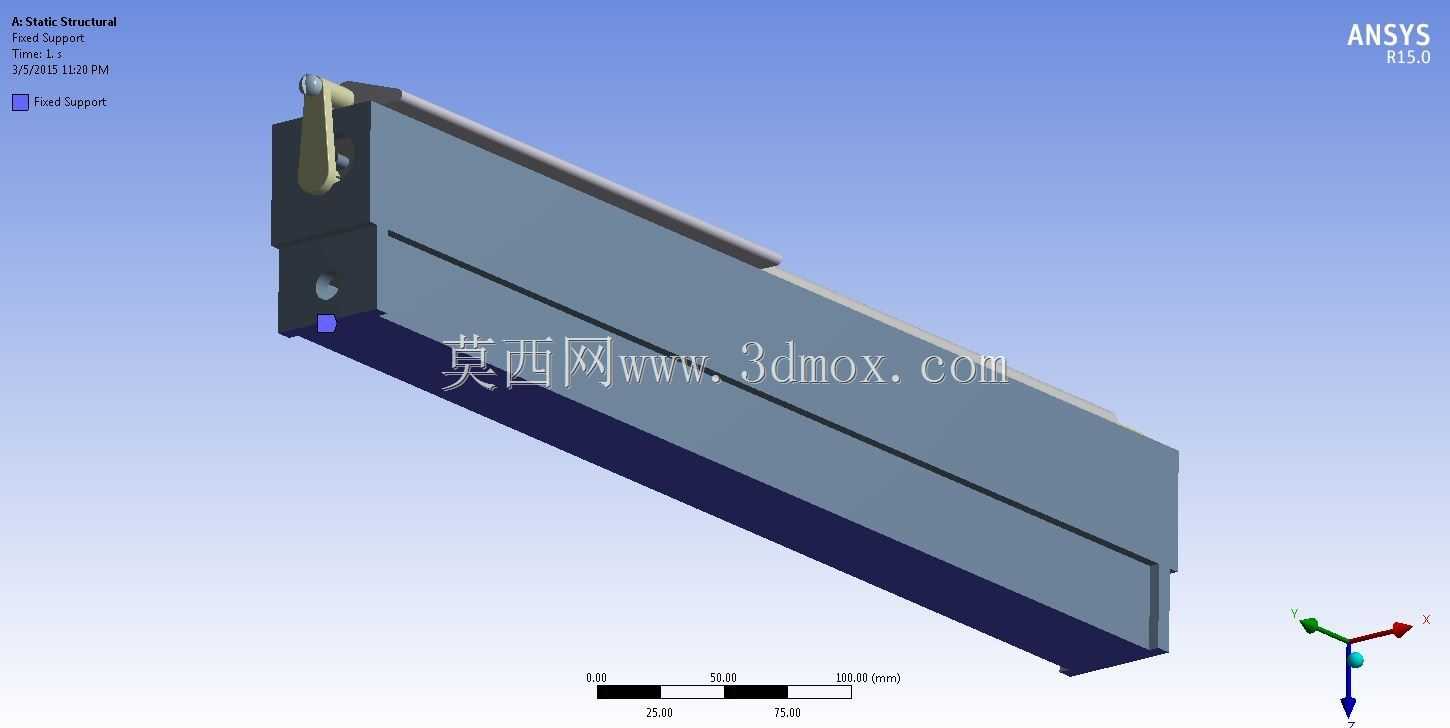

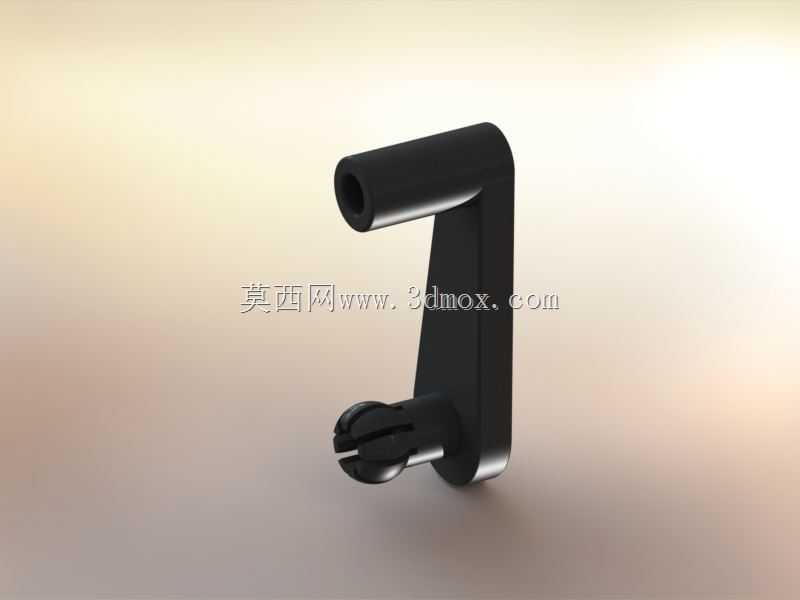

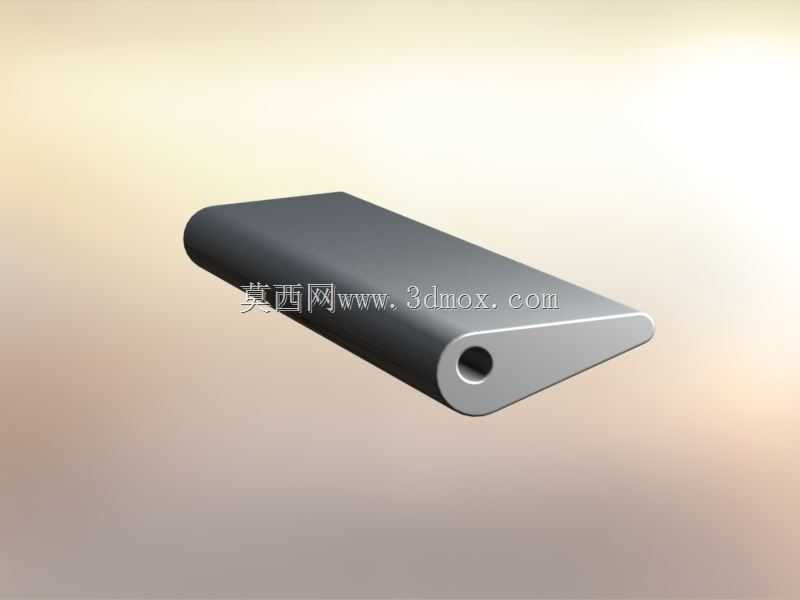

　　延长机构的无故障使用周期。传动部分的杆件采用不锈钢材质，表面粗糙度控制在Ra1.6以下，和塑料模制的杠杆手柄配合时，转动副的摩擦阻力小，扳动手柄的手感轻盈，不会出现卡涩的情况；塑料材质的手柄模制时直接在内部嵌装了和偏心轴配合的金属衬套，避免长期扳动时塑料轴孔出现磨损旷量，导致施压行程出现偏差。从安装边界来看，整个机构的外形是规整的长条形结构，基座的底面是平面，安装时只需要保证安装面的平面度公差在0.2mm以内，通过端盖的螺纹孔锁紧固定即可，不需要额外做复杂的定位调整；机构的宽度方向尺寸紧凑，不会占用过多的工位安装空间，长度方向可以根据待施压工件的尺寸做等比例延伸，只需要对应加长内部压条和基座的长度，偏心驱动部分的结构不需要做改动，

　　具备不错的适配性。实际使用中，这套手柄结构的扳动角度控制在120度以内就能完成全行程的施压和释放，操作时手腕不需要做过大角度的转动，符合人工操作的人机工程学要求，长期重复操作也不容易出现肌肉疲劳；压条和工件接触的面做了圆角钝化处理，不会在施压过程中刮伤工件的表面涂层或者边角，对于表面质量要求较高的砖材、装饰条类工件压合作业非常适配。
