紧凑型转角钢木踏步楼梯结构设计

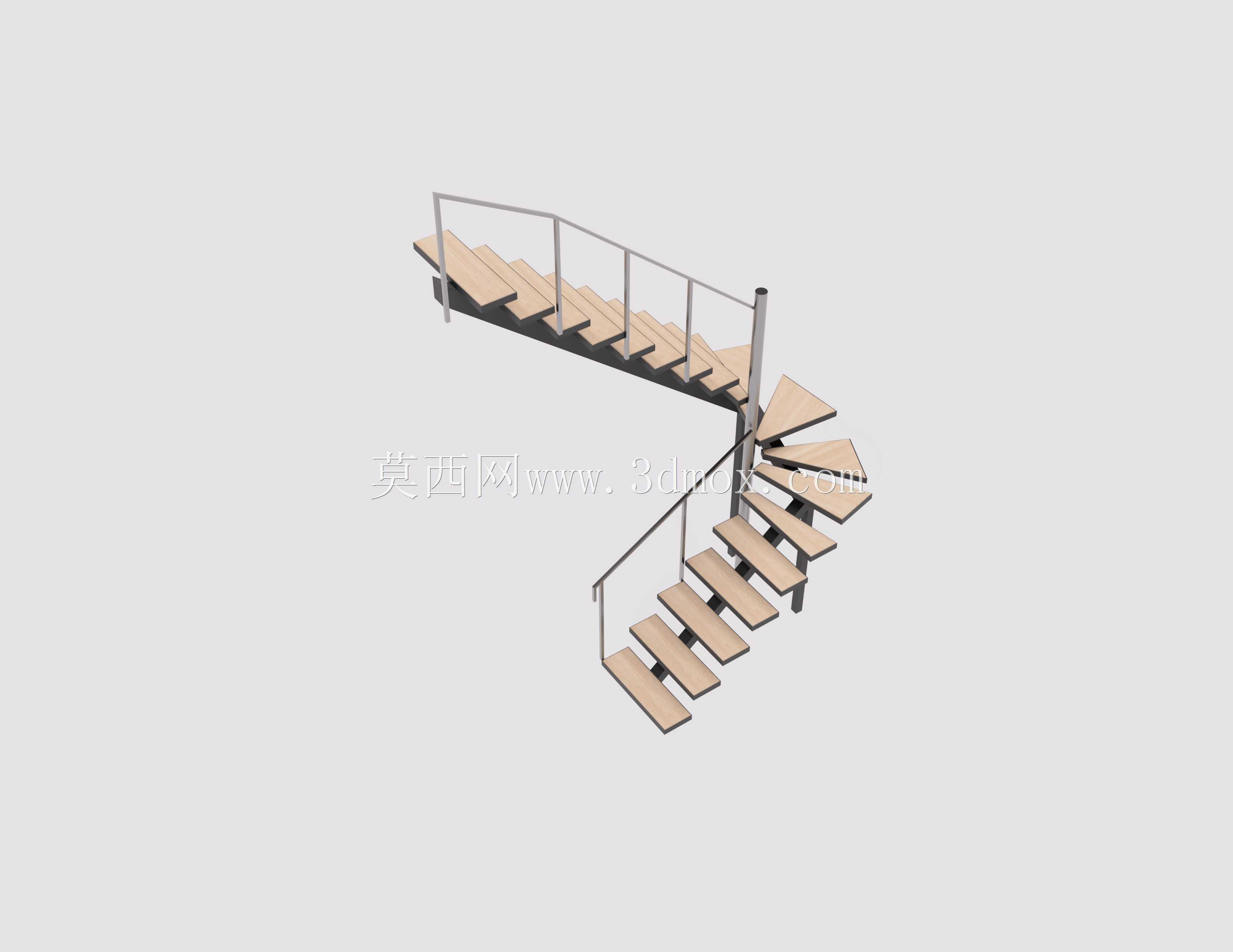

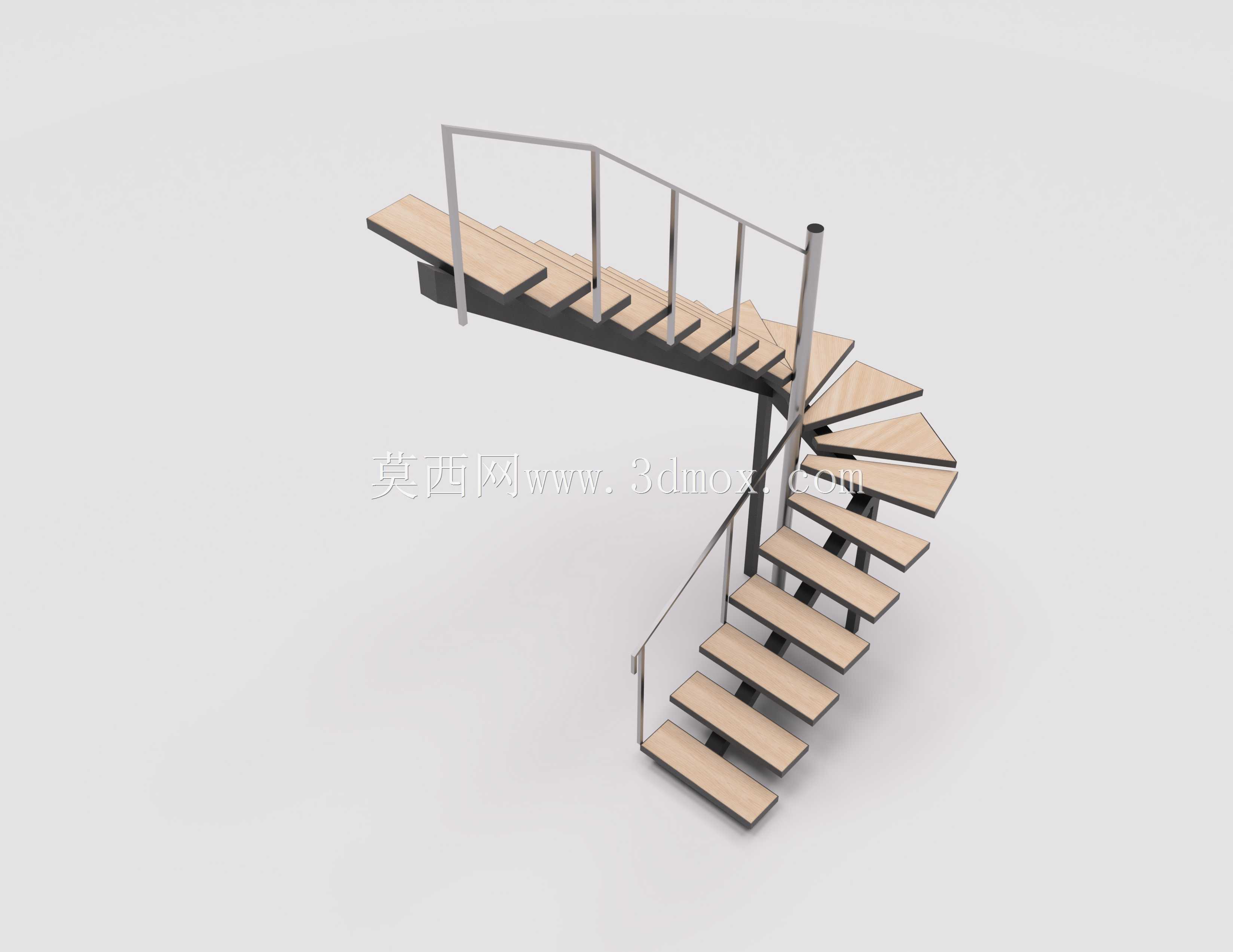

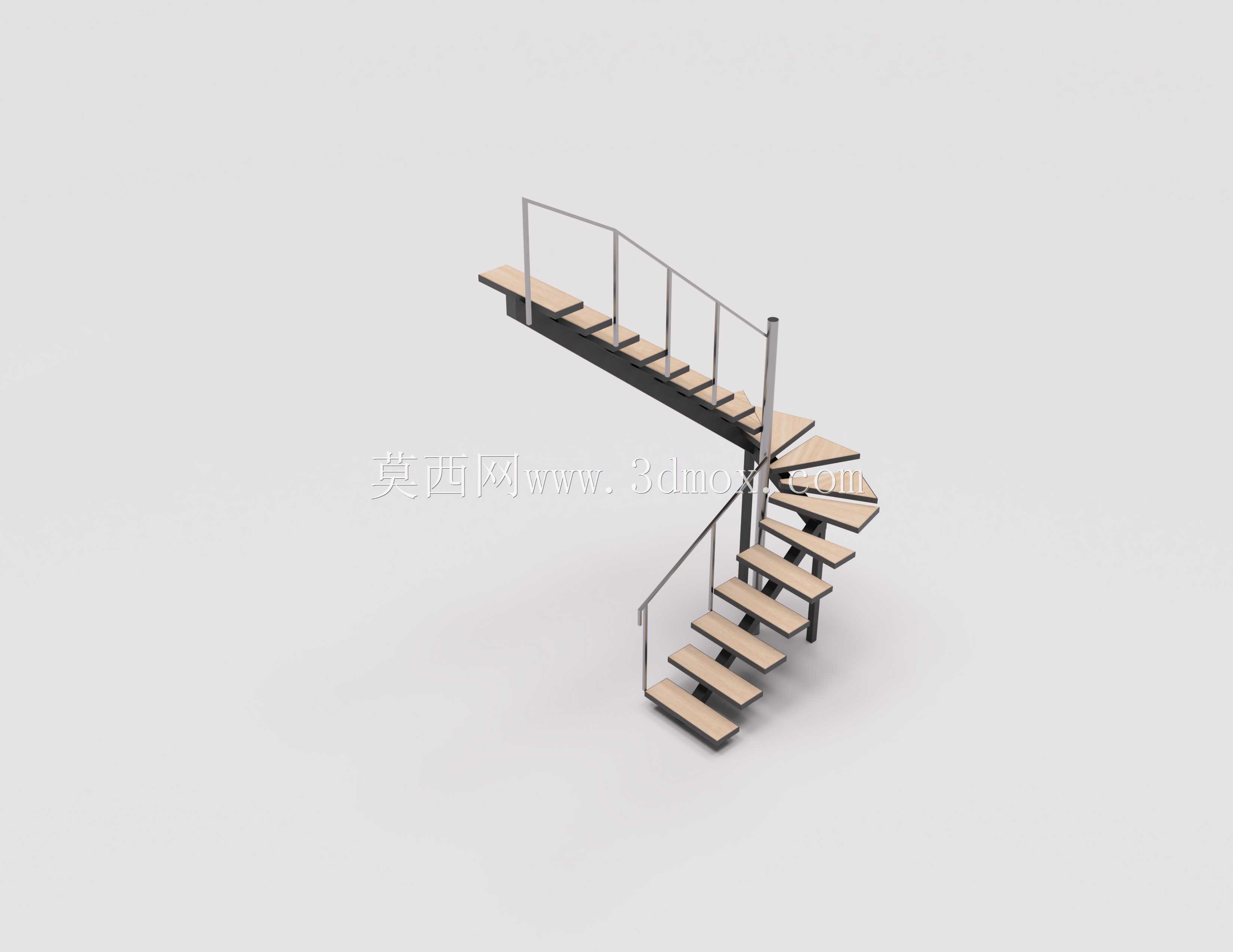

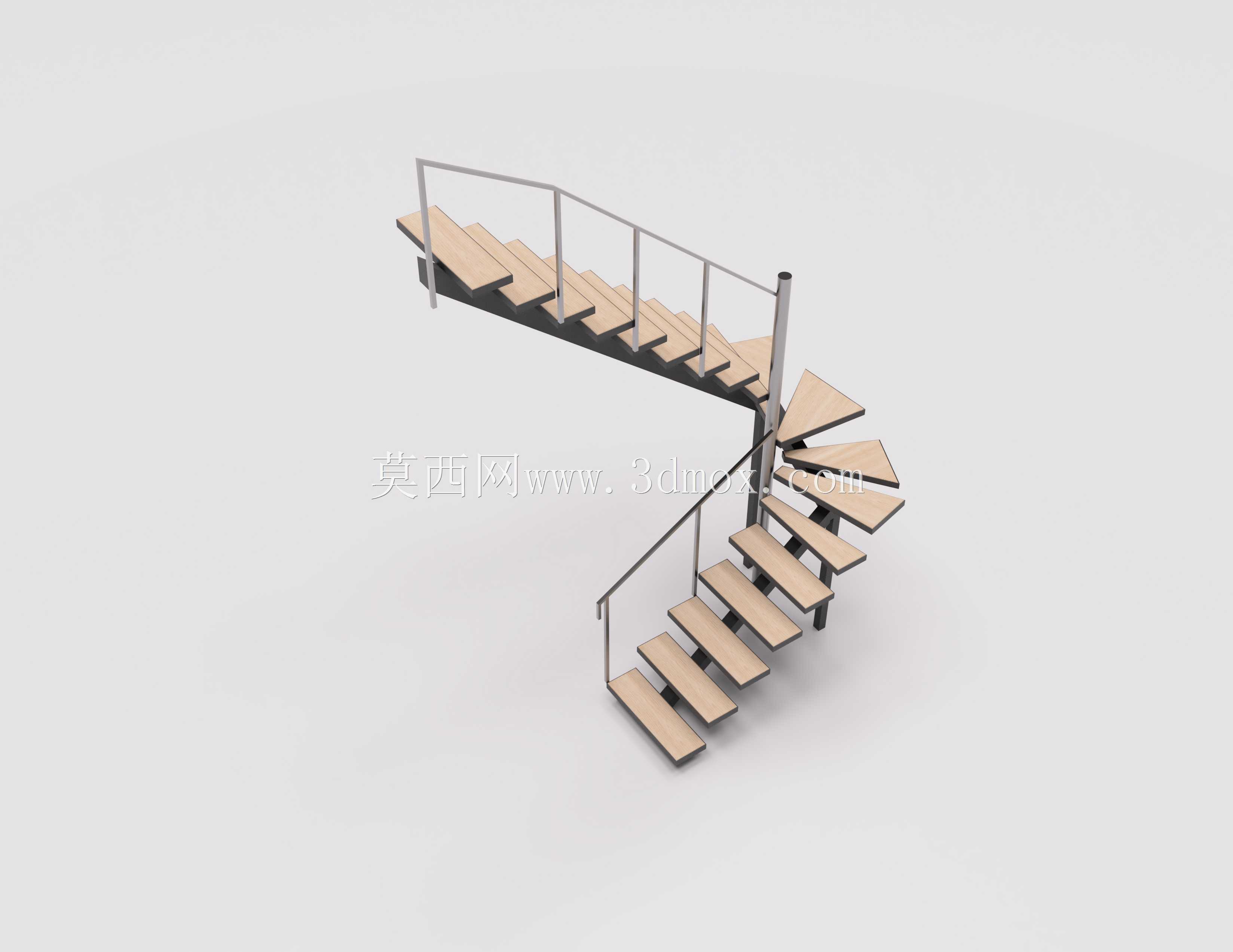

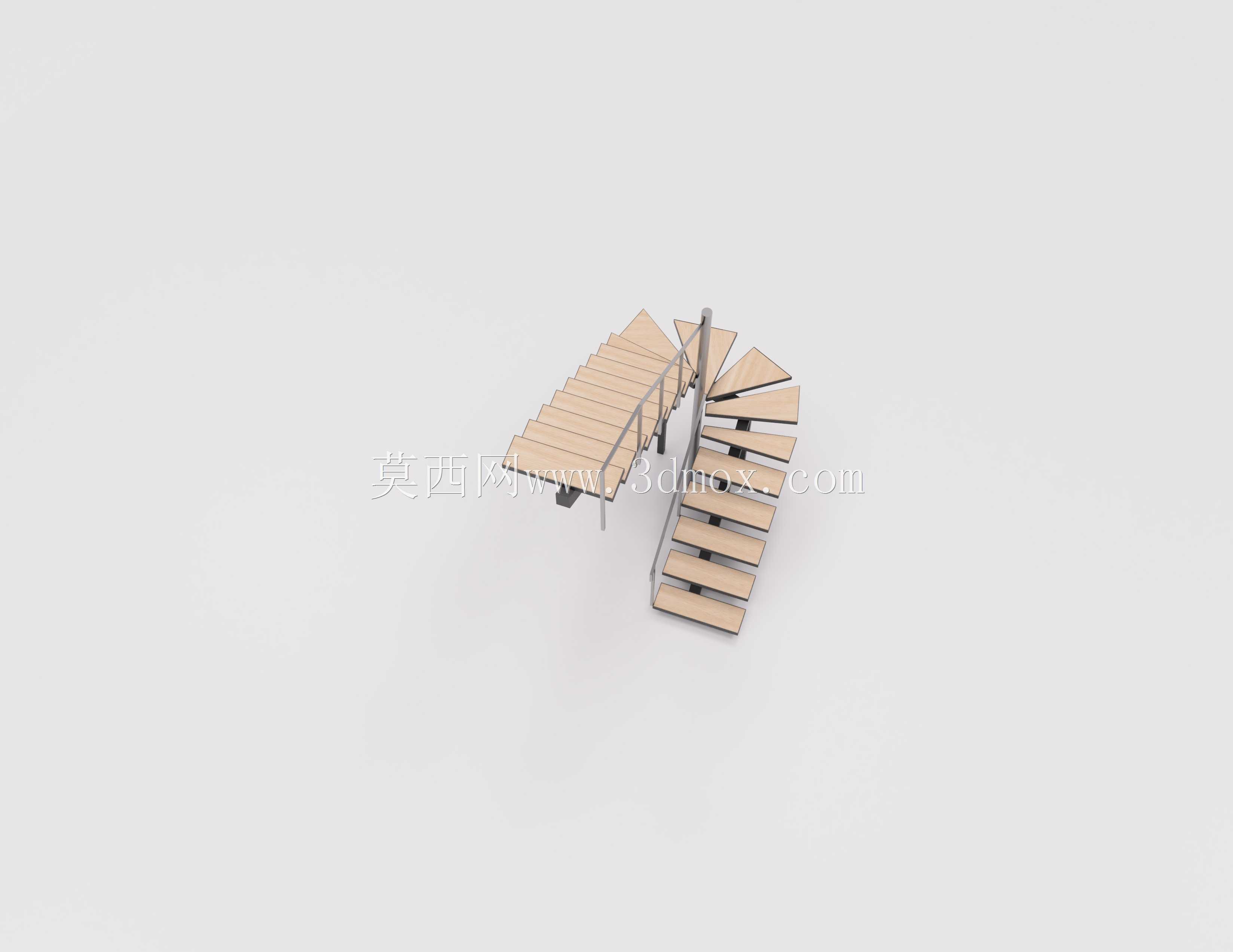

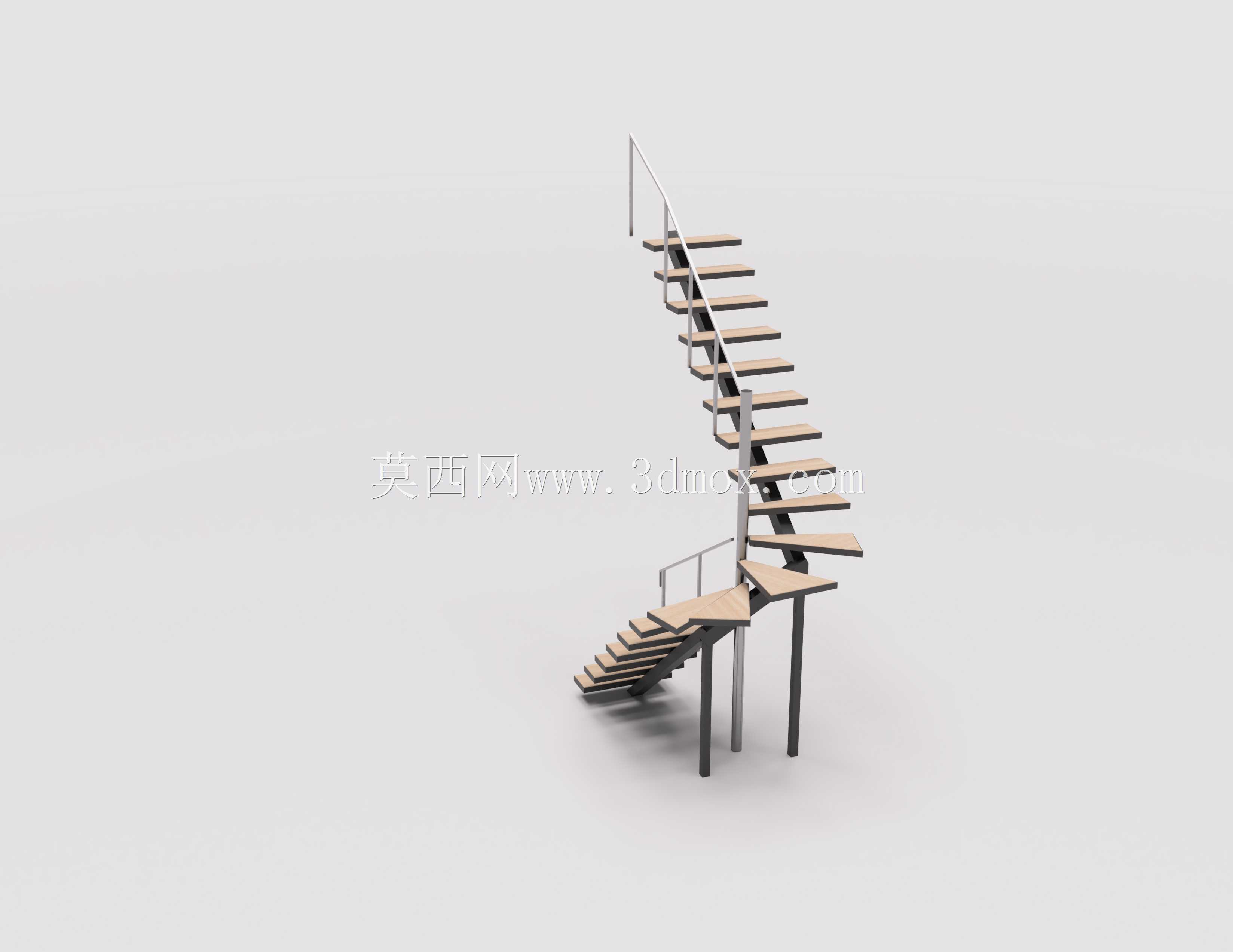

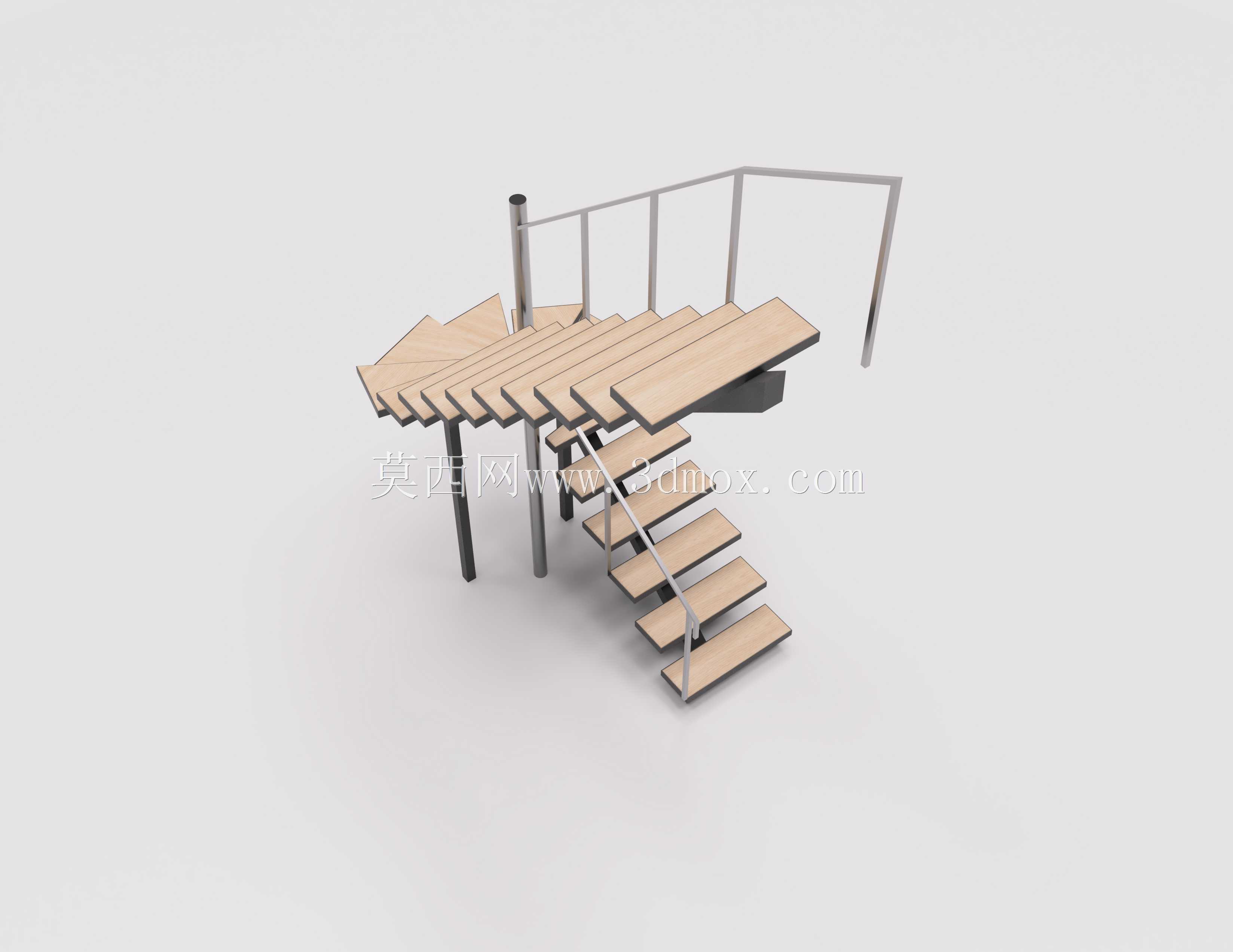

　　这款转角楼梯的结构设计，核心是解决狭小竖向空间内的楼层通行需求，常见于loft户型、小型复式空间、工业夹层的竖向交通场景，相比直跑楼梯能够节省近40%的平面投影面积，同时避免了纯螺旋楼梯踏步内侧过窄、通行舒适度差的问题。从结构受力逻辑来看，设计时采用中心钢柱作为主要承重载体，所有踏步的内侧端均通过螺栓与中心柱的预埋连接片固定，踏步外侧搭配纤细的金属护栏，既保证侧向受力稳定性，又不会因为护栏构件过粗造成视觉上的拥堵感。踏步板采用木质基材搭配金属包边的结构，木质部分的踏面宽度在常规通行区域控制在240-280mm区间，转角过渡段的踏步做了异形切角处理，保证每一级踏步的有效踩踏宽度不低于200mm，避免转角处出现踏面过窄容易踩空的问题。

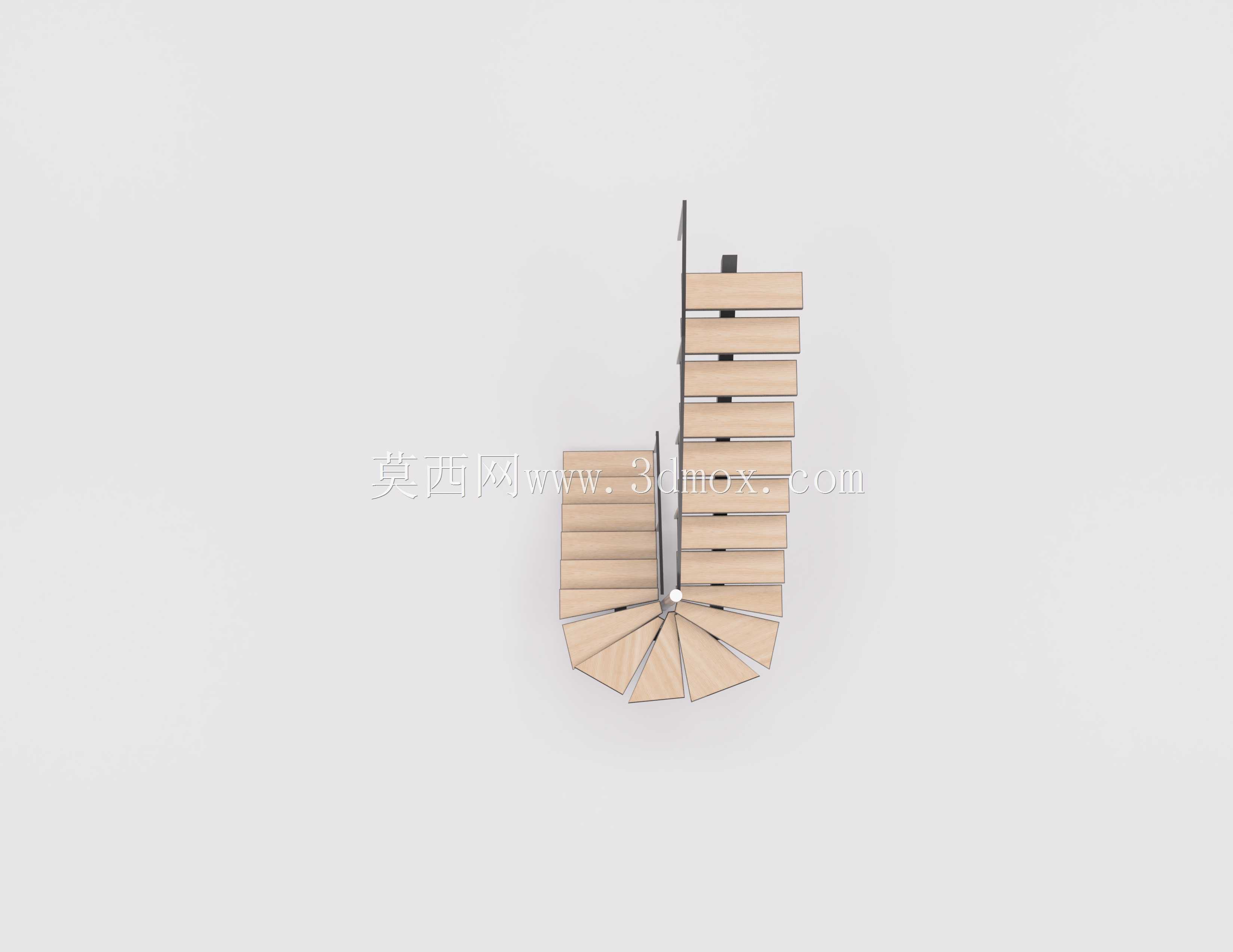

　　护栏部分的设计没有采用传统的整板栏板结构，而是用细金属立柱搭配横向扶手，立柱间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，扶手高度从踏步前缘量起保持900mm的统一高度，转角处的扶手做了平滑弯折过渡，没有出现突兀的断点，保证手扶通行时的顺畅度。安装边界方面，这款楼梯的中心柱需要与上下层的结构楼板做刚性连接，上层连接点需要预埋至少4颗M12的膨胀螺栓与楼板结构层固定，下层柱脚需要做100mm厚的混凝土找平墩来分散竖向荷载，整体投影的矩形边界尺寸控制在1800mm*1600mm范围内，能够适配绝大多数开间不足2米的狭小夹层空间。设计过程中特意调整了踏步的旋转角度，整个梯段从下层到上层的总旋转角度为180度，

　　分12级踏步完成层高抬升，每级踏步的高度控制在180-200mm之间，符合人体工程学的步幅要求，不会出现步高过大上下楼费力的问题。踏步板的下方没有设置额外的斜向支撑，而是通过每块踏步与中心柱的连接点形成悬臂受力结构，单块踏步的设计承重不低于150kg，能够满足日常单人携带物品通行的荷载要求，同时悬臂结构也减少了构件数量，让整个梯段看起来更轻盈，不会在小空间里产生压抑感。在细节处理上，踏步的前缘做了2mm的圆角倒角处理，避免尖锐边角磕碰伤人，金属构件的表面做了哑光喷塑处理，既防锈又不会产生强光反射，木质踏面做了防滑纹理处理，即使表面有少量水渍也能保证足够的摩擦力。护栏的立柱与踏步板的连接点隐藏在踏步板的侧面，没有在踏面表面突出螺栓头，

　　避免踏面出现凸起物绊倒通行者，扶手的表面做了圆润的弧面处理，握持时的贴合度更好，没有生硬的棱角。这款楼梯的结构设计还考虑了现场安装的便利性，所有构件都采用模块化拆分，中心柱分两段拼接，踏步板为单独的预制构件，护栏立柱与扶手也为分段式结构，现场不需要进行焊接作业，只需要通过螺栓拼接即可完成安装，能够大幅缩短现场施工的周期，同时也方便后期的构件更换与维护。针对不同的层高需求，这套结构还可以通过调整踏步数量与中心柱的总高度来适配2.4米到3.2米之间的不同层高，不需要对整体结构逻辑做大幅修改，具备一定的通用适配性。在受力验算环节，设计时重点校核了中心柱的抗扭性能，因为所有踏步的荷载都会对中心柱产生扭矩，所以中心柱采用壁厚不小于4mm的圆形钢管制作，能够承受满载情况下的扭矩作用，不会出现柱体扭曲变形的问题，同时护栏的侧向受力也做了专项验算，在扶手顶部施加1kN/m的水平荷载时，护栏的最大挠度不超过10mm，满足防护结构的安全要求。
