家用转角折返式钢结构楼梯结构设计

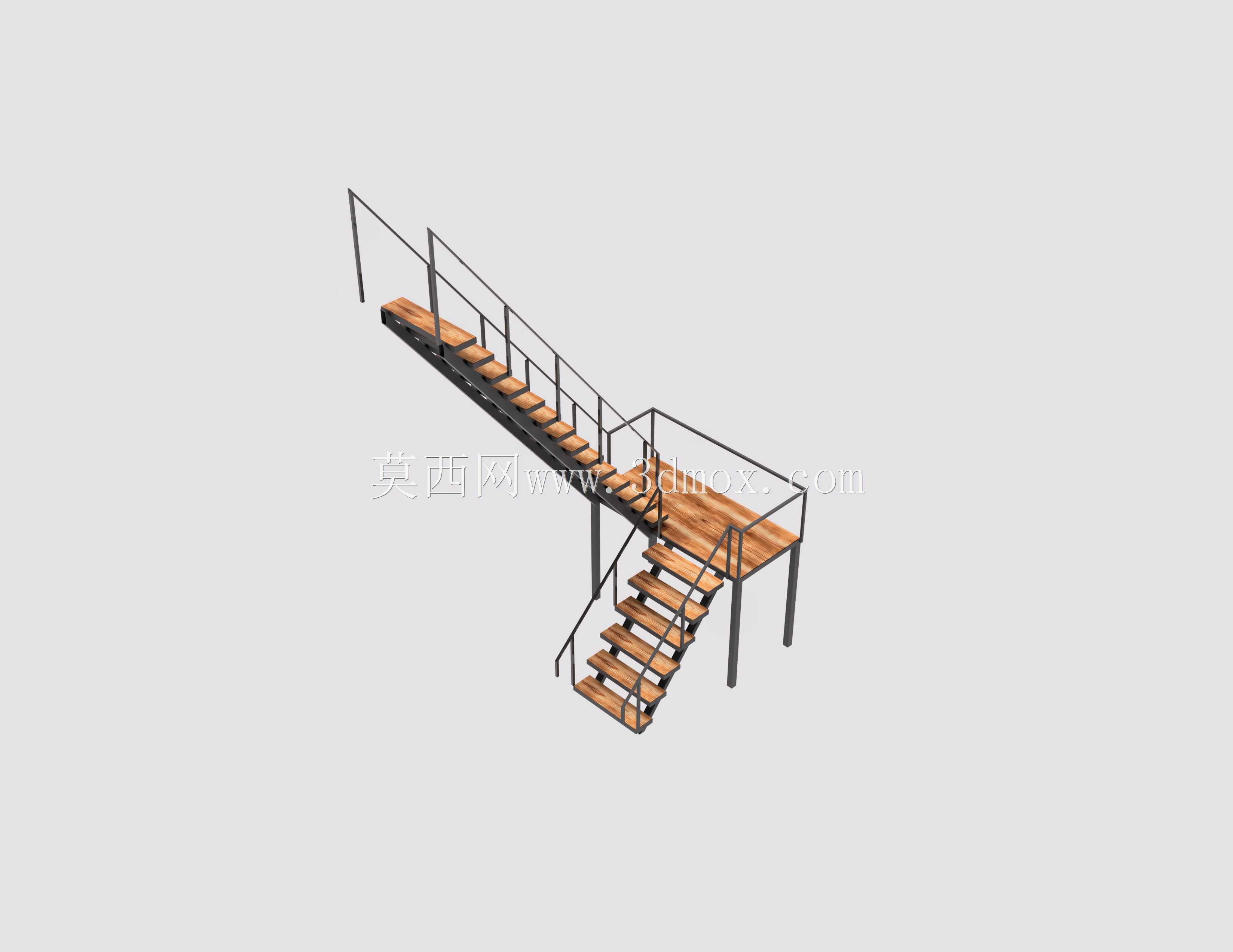

　　这款折返式钢结构楼梯主要适配复式住宅、loft公寓、小型自建房的室内错层连通场景，也可用于户外临时搭建的作业平台通行，相比直跑楼梯能大幅缩减水平投影占用的空间，在层高2.8米到3.6米的常规建筑层高区间内，能把楼梯的水平投影长度控制在直跑梯的60%左右，非常适合面宽有限的户型使用。从结构设计逻辑来看，整体采用分段折返的布局，中间设置过渡平台，将整段楼梯拆分为两段斜向梯段，第一梯段从下层地面延伸至中间平台，第二梯段转向180度后从中间平台延伸至上层楼面，两段梯段的踏步参数保持统一，避免上下通行时出现步幅差导致的磕碰风险。踏步采用木质踏步板搭配金属支撑框架的结构，每块踏步板下方都有独立的型钢支撑肋，支撑肋与两侧的梯段主梁焊接固定，

　　能保证单块踏步的承重满足日常通行的荷载要求，成年人正常行走、搬运小型家用物品时不会出现明显的形变。扶手系统采用金属立柱搭配横向扶手杆的设计，立柱沿梯段外侧等间距布置，每根立柱底部与梯段主梁焊接固定，立柱之间设置多道横向横杆作为防护，既满足安全防护的高度要求，也不会因为封闭挡板造成空间的压抑感，中间平台位置的扶手做了连续转角处理，保证通行时扶手的连贯性，手可以全程搭在扶手上不需要中途抬起。设计时首先确定的是安装边界条件，上层的连接端需要与上层楼板的预埋承重结构做刚性连接，下层的四个支撑柱直接落地固定在地面的承重基层上，中间不需要额外设置竖向支撑，避免占用下层空间的使用面积。梯段的坡度控制在民用建筑通行舒适的区间内，

　　踏步高度和踏面宽度的比例符合人体工程学要求，日常上下楼不会出现抬脚过高或者踏面过窄踩空的问题。整体的钢结构框架全部采用型材焊接成型，出厂前可以做防锈喷涂处理，适配室内干燥环境或者户外有遮蔽的使用场景，木质踏步板可以根据装修风格更换不同的材质和饰面，和整体家装风格做匹配。在实际安装过程中，只需要先定位四个落地支撑柱的安装点位，调整好整体框架的水平度和垂直度后，固定上下端的连接节点，再依次安装踏步板和扶手构件即可，不需要在现场做大量的焊接作业，安装效率较高。结构受力方面，梯段的主梁采用矩形截面型钢，自身的抗弯强度足够承担梯段的恒载和活载，中间平台的下方设置斜向支撑与梯段主梁连接，将平台的荷载分散到两侧的主梁和落地支撑柱上，

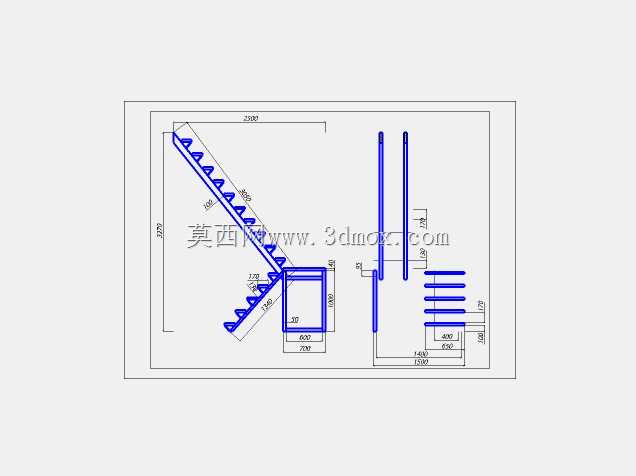

　　避免平台位置出现受力集中的问题。扶手的立柱间距控制在安全规范要求的范围内，防止儿童从立柱间隙钻出，横向扶手的高度符合民用建筑防护栏杆的高度要求，站立在踏步上时扶手的高度刚好在腰部位置，借力时比较顺手。这款楼梯的设计没有多余的装饰构件，整体线条简洁，金属框架的工业风质感也能适配多数现代简约、工业风的装修场景，同时因为是钢结构主体，整体自重比混凝土楼梯轻很多，对建筑楼板的承重负荷更小，不需要对原有建筑结构做额外的加固处理，适合后期加装改造的场景使用。在建模过程中，所有构件的连接节点都做了贴合实际加工工艺的处理，焊接位置的预留量、螺栓连接的开孔位置都符合实际加工的公差要求，导出的工程图可以直接用于下料加工，不需要二次调整结构参数。
