黄铜蝶形平开门合页结构设计方案

　　日常做柜体、小型设备舱门的铰接结构选型时，很多人容易忽略合页的载荷匹配与安装边界，这款蝶形铰链的结构设计，刚好适配多数轻载平开门的转动需求。先从实际应用场景说，这类结构常出现在实木家具柜门、小型电气控制柜舱门、实验室设备检修门、展示柜开合面板上，区别于普通长条形合页，蝶形的翼板造型能在同等安装孔位数量下，分散门板开合时的剪切应力，避免长期使用后安装位出现木材开裂、薄板变形的问题。

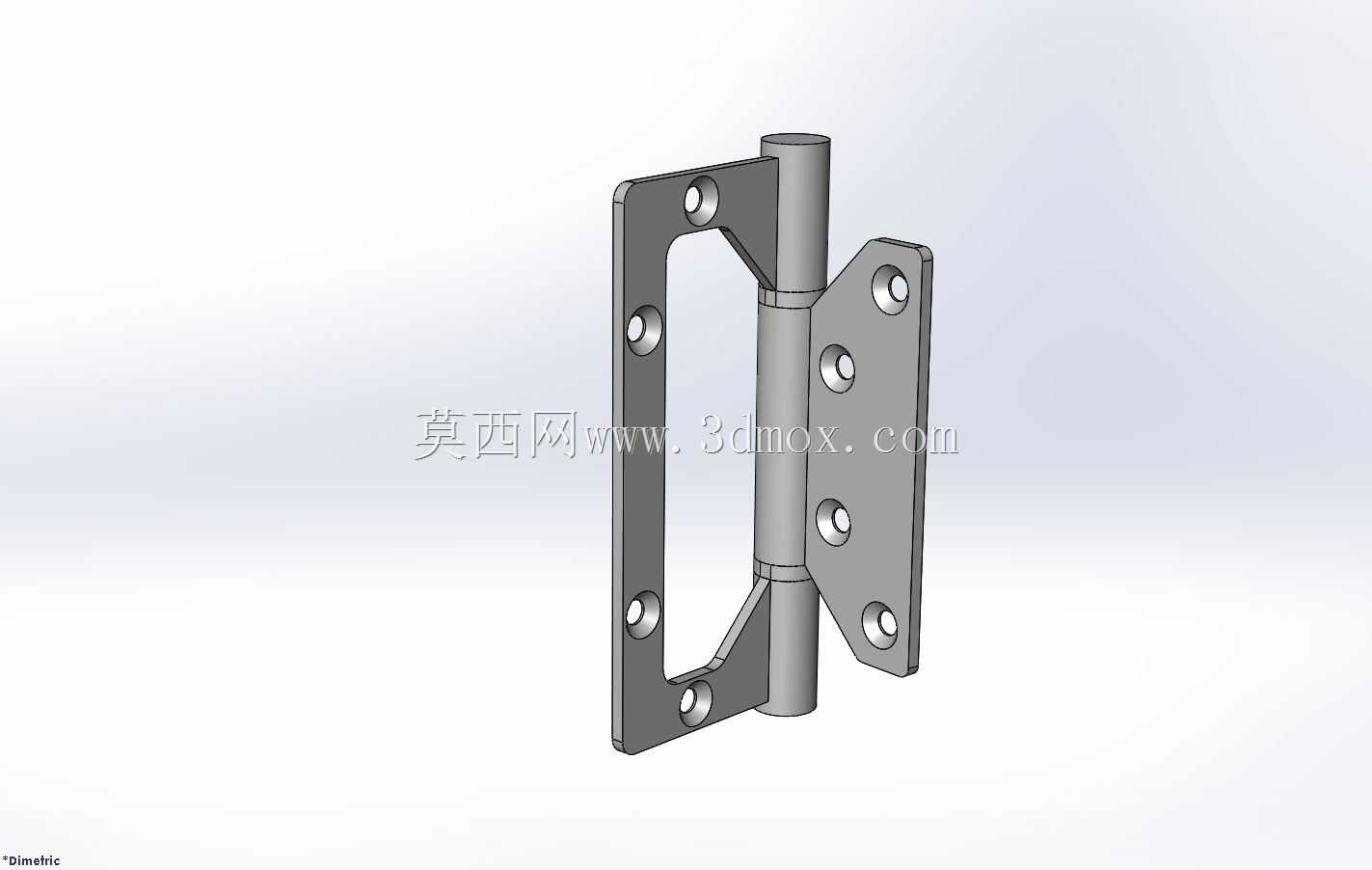

　　从功能特性来看，这款铰链采用一体式卷边筒身作为转动轴套，没有额外拼接的销轴固定结构，筒身与两侧翼板为弯折一体成型，转动时的径向间隙控制在0.1mm以内，开合过程不会出现左右窜动的旷量，翼板上的沉头安装孔做了等距排布，靠近筒身的两个孔位距离转动中心更近，能抵消门板自重带来的下坠扭矩，外侧的两个孔位则负责分散翼板与门板、门框贴合面的拉应力，就算是10mm厚的密度板门板，反复开合上万次也不会出现孔位松动的情况。

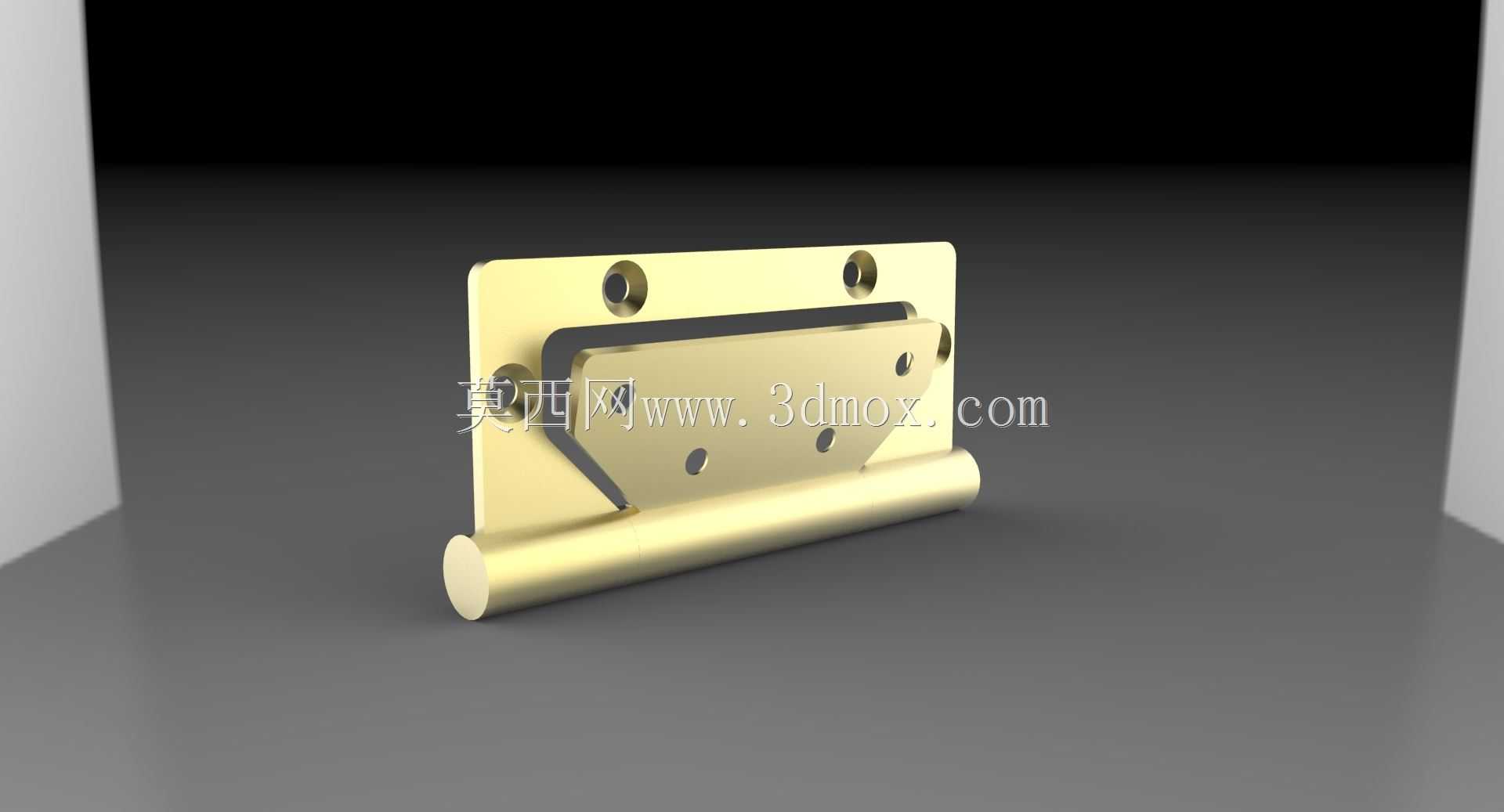

　　设计思路上没有做多余的装饰性结构，整个翼板的轮廓做了斜边切角处理，一方面是安装时能避开门框与门板拼接处的密封胶条走位，另一方面斜边造型能减少合页外露时的突兀感，表面做的黄铜质感处理，既可以适配复古风格的家具柜体，也能在普通工业设备上起到一定的防锈作用，筒身的长度与翼板宽度做了等比例匹配，不会出现筒身过长突出门板侧边、或是过短导致转动接触面不足的问题。

　　再说到安装边界的尺寸控制，这款铰链的两翼板展开后总宽度适配18-25mm厚度的门板安装，安装时不需要在门板侧边做深开槽处理，只需要在门板与门框的贴合面钻出对应深度的螺丝底孔，将翼板完全贴合板面后拧入紧固件即可，转动最大开合角度可以达到110度，完全打开时翼板的斜边不会与门框侧边发生干涉，关闭状态下两翼板的贴合面间隙控制在0.2mm，不会出现门板关合后错位、缝隙不均的情况。

　　实际做结构建模的时候，要注意卷边筒身的内孔与销轴的配合公差，选间隙配合的话转动顺滑但长期使用会有磨损，选过渡配合则需要在筒身内壁预留润滑脂存储的微小槽位，这款结构的筒身内壁做了0.05mm的微槽设计，不用频繁加注润滑脂也能保证长期开合无卡顿。另外翼板的厚度做了2.5mm的等厚设计，安装后合页突出板面的高度刚好和常规沉头螺丝拧入后的顶面齐平，不会出现螺丝头刮蹭门板漆面的问题，对于需要做暗装效果的柜门，也可以在板面铣出2.6mm深的沉槽，将整个翼板嵌入槽内实现完全平齐的安装效果。

　　很多新手做合页选型时只看外观尺寸，忽略了转动中心与门板侧边的距离参数，这款蝶形铰链的转动中心距离翼板安装面的距离为3mm，安装后门板侧边距离门框的转动间隙只需要预留1.5mm即可，不会出现开门时门板侧边磕碰门框的问题，相比普通合页需要预留3mm以上的间隙，能大幅提升柜门关闭后的密封性能，对于有防尘、避光需求的设备舱门来说，这个间隙控制参数能减少后续加装密封条的调整工作量。
