直角折弯式面板吊挂固定连接件

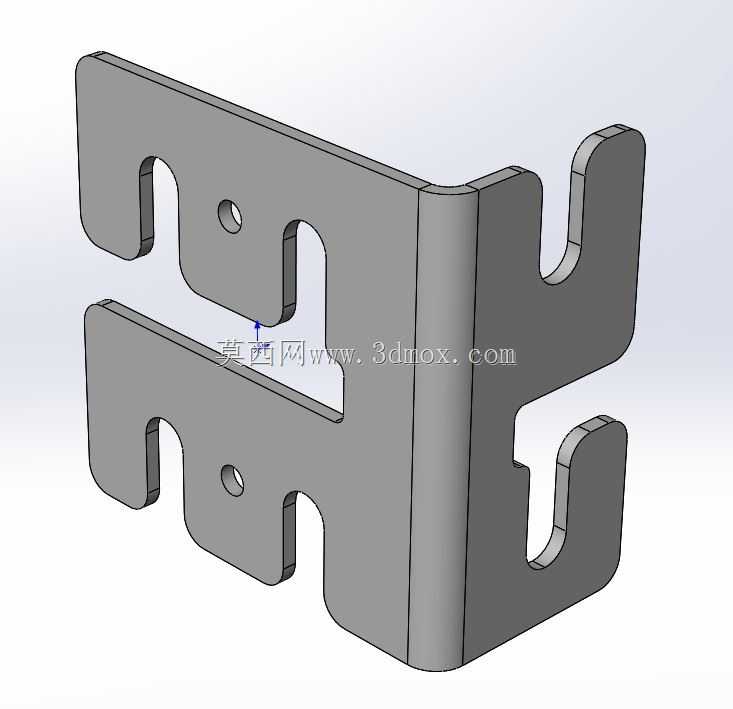

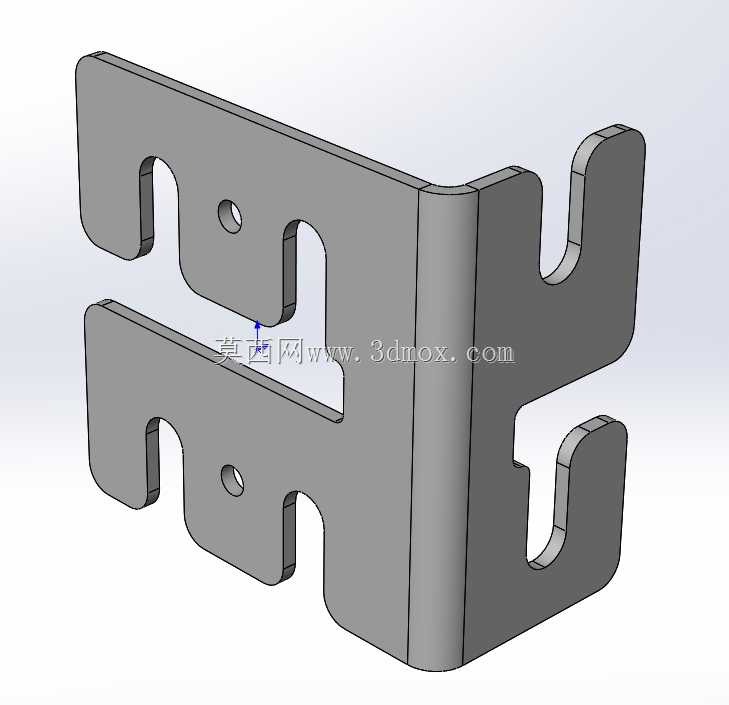

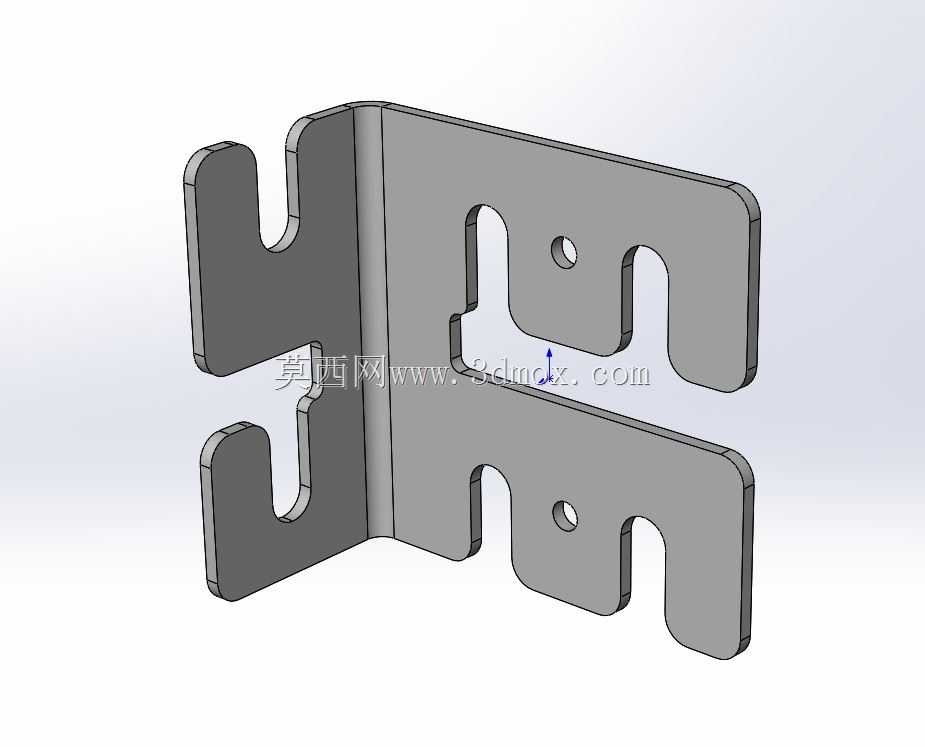

　　在各类电控柜、设备操作面板、工业显示终端的安装场景中，这类直角折弯式吊挂连接件是十分常用的结构件，主要承担面板与安装基体之间的承重连接与位置固定作用，常见于生产线旁的操作工位、设备机架侧装面板、电气柜外挂操作单元的布设场景中，能够替代传统的焊接支架与复杂的组合连接件，减少现场安装的加工工序。从结构设计来看，该零件采用单块钣金一体折弯成型，折弯角度为90度直角，两个互相垂直的安装面分别对应安装基体侧与面板固定侧，没有额外的拼接焊缝或组合部件，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，长期承重下不会出现拼接部位松动移位的问题。基体侧的安装面设计了上下对称的钩挂式卡槽，卡槽采用开口式的U型结构，

　　安装时无需将紧固件完全从螺杆上拧下，只需将卡槽对准预先固定在机架或墙面上的螺栓卡入，再拧紧螺母即可完成初步定位，相比传统的圆孔穿装方式，能够大幅缩短高空或狭小空间内的安装作业时间，也方便后期面板的拆卸维护，只需松开螺母即可将面板连同支架整体取下，无需完全拆除紧固件。面板固定侧的安装面设置了两个圆形安装孔，孔位与面板背部的预装螺柱位置对应，安装时可先将支架通过这两个孔固定在面板背部，再整体挂装到基体的预装螺栓上，两个安装孔的间距经过匹配常规小型操作面板的背部安装孔距设计，能够适配多数厚度在1.5-3mm之间的金属或塑料面板安装需求。零件的所有外露边缘都做了圆角倒钝处理，没有尖锐的冲裁毛边，避免安装作业时划伤操作人员，

　　也不会在安装过程中刮损面板表面的喷塑层或接线外皮。折弯处采用了等半径的圆角过渡，没有出现折弯压痕过深或应力集中的缺口结构，在承受面板的静态载荷时，折弯部位的应力分布更均匀，不会因为长期承重出现折弯处开裂的问题。从安装边界来看，该支架的两个安装面宽度一致，整体厚度适配常规2mm冷轧钢板的钣金加工参数，安装完成后支架突出基体表面的尺寸较小，不会占用过多的设备周边空间，适合在设备排布紧凑的生产线工位使用。钩挂卡槽的开口宽度适配M6-M8规格的安装螺栓，能够满足5kg以内的面板承重需求，卡槽的末端设置了定位止口，卡入螺栓后不会因为设备运行的轻微振动出现横向滑脱的情况。在实际选型使用时，需要注意安装基体的表面平整度，如果基体是薄壁钣金机架，

　　需要在螺栓背面加装平垫增大受力面积，避免长期承重下基体表面出现压痕变形；如果是安装在混凝土墙面，则需要搭配膨胀螺栓使用，确保基体侧的固定强度足够。该零件的结构设计充分考虑了现场安装的操作便利性，没有设置多余的装饰性结构，所有的结构特征都服务于安装固定与承重的核心功能，一体成型的加工方式也让零件的制造成本更低，适合批量采购应用在各类工业设备的面板安装场景中，相比定制的焊接支架，这种标准化的钣金吊挂件的互换性更好，后期维护更换时无需重新测绘加工，直接替换同规格零件即可完成维修。
