家具用杜梅库普旋钮式金属把手结构

　　日常家具装配场景里，这类旋钮式把手的应用覆盖范围极广，从家用储物柜、抽屉面板，到商用展柜、实验台柜门，再到小型工业设备的检修舱门，都能见到同结构五金件的身影。不同于外露式长拉手，旋钮式把手的突出高度更低，在人员通行频繁的通道旁柜体上使用时，能有效避免磕碰剐蹭，这也是很多窄空间柜体优先选用这类结构的核心原因。做这类五金件的结构设计时，首先要明确安装边界的约束条件：常规家具面板的厚度区间在12mm到25mm之间，因此把手的固定螺柱长度需要覆盖这个厚度范围，同时预留2到3mm的调节余量，避免面板厚度公差导致安装后松动。从功能特性上看，这类旋钮把手不需要额外的转动解锁结构，用户握持旋钮部分施加拉力即可开启柜门或抽屉，操作逻辑简单，

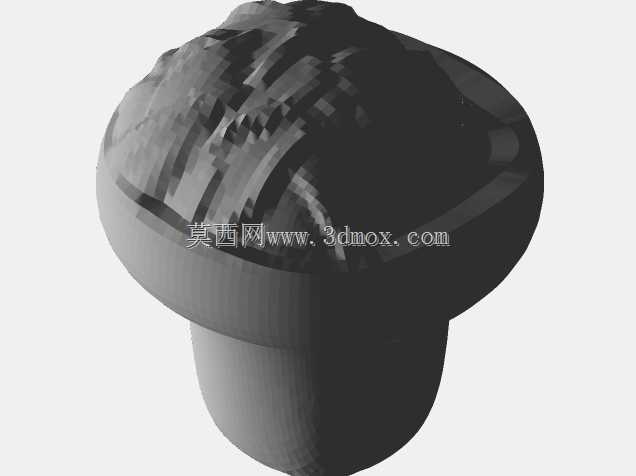

　　全年龄段用户都能快速上手，没有学习成本。设计阶段要重点考量握持区域的人机尺寸，旋钮的外径通常设置在28mm到35mm之间，这个尺寸区间刚好适配成年人手指的握持弧度，表面做细微的防滑纹理处理，即便手部沾有少量水渍或灰尘，也不会出现打滑脱力的情况。很多新手设计师做这类结构时，容易忽略底座与面板的接触面积设计，若底座直径过小，安装在密度板、颗粒板这类握钉力较弱的板材上时，长期反复拉扯容易造成面板局部压溃，因此底座的直径通常要做到旋钮直径的1.2倍以上，增大与面板的接触面积，分散拉力载荷，提升长期使用的结构可靠性。从外形结构来看，这类旋钮把手采用一体化的流线型过渡，旋钮与底座之间没有尖锐的棱角，所有外露边缘都做R2以上的圆角处理，

　　一方面是避免日常使用时划伤手部，另一方面也能减少清洁死角，擦拭柜体表面时不会被凸起的棱边勾挂抹布。安装结构上采用背部螺柱锁紧的方式，不需要在面板正面开沉头孔，仅需要钻一个适配螺柱直径的贯通孔即可完成安装，对现场安装的精度要求更低，普通装配工人不需要专业培训就能完成装配作业，能有效降低家具量产阶段的装配工时成本。在材质选型的匹配上，这类五金件通常采用锌合金压铸成型，表面做镀铬或哑光喷塑处理，既能够满足日常使用的耐磨、防腐蚀要求，也能适配不同风格的家具外观设计，不管是现代简约风的板式家具，还是复古风格的实木家具，都能通过调整表面处理工艺实现风格匹配。做三维建模的时候，要特别注意旋钮内部的加强筋布局，加强筋的厚度不能超过外壁厚度的0.

　　7倍，避免压铸成型时出现表面缩痕，影响外观质量；同时加强筋的排布要沿拉力方向径向设置，保证握持施力时的结构强度，在150N的垂直拉力载荷下不会出现断裂或塑性变形。还要考虑安装后的同轴度误差，螺柱与底座的同轴度公差要控制在0.1mm以内，避免安装后旋钮出现歪斜，影响外观一致性。很多量产过程中出现的把手松动问题，本质上是设计时没有考虑螺柱与锁紧螺母的防松结构，在螺柱末端增加一段滚花区域，或者配套使用带尼龙圈的防松螺母，就能解决长期使用后螺母松脱的问题，不需要额外增加零件成本。另外，这类把手的突出高度要控制在15mm到20mm之间，既保证足够的握持空间，又不会因为突出过多影响通道通行，在儿童使用的家具场景下，这个高度还能有效降低儿童跑动时磕碰头部的风险。针对不同的使用场景，还可以在旋钮内部嵌入阻尼结构，让旋钮转动时带有一定的段落感，提升操作的手感反馈，不过这类结构会增加零件数量和装配成本，通常只在高端家具产品线中使用。建模过程中还要对所有的配合面做拔模处理，压铸成型的外表面拔模角度设置在1度到1.5度之间，内表面的拔模角度适当加大到2度到3度，方便模具脱模，减少量产时的工艺缺陷。底座与面板接触的一面可以设置一圈浅凹槽，嵌入厚度0.5mm的EVA防滑垫，既能避免安装时底座刮花面板表面，也能填补面板表面的平面度误差，防止安装后出现底座晃动的情况。
