镂空方格拼接类椭球环形结构件

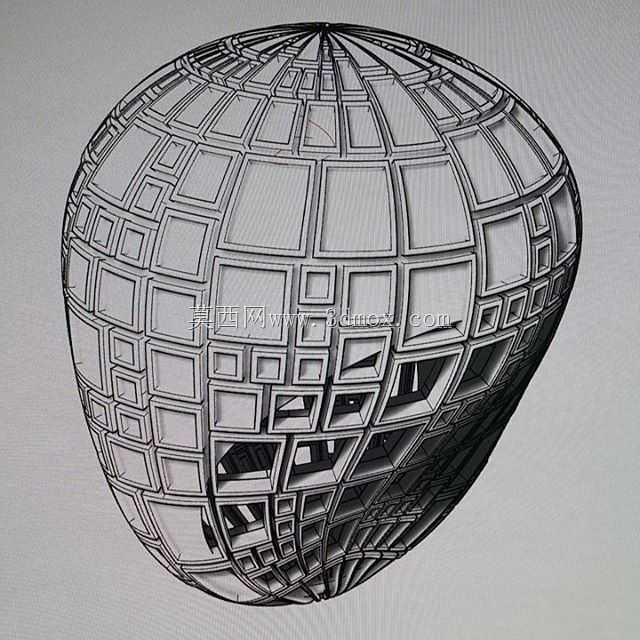

　　该环形构件采用类椭球回转曲面作为整体轮廓基准，整体沿中心轴对称分布，外表面由大小不一的矩形框格拼接组成，相邻框格之间通过等宽的筋条连接，形成连续的镂空网格结构，没有封闭的外蒙皮面，所有框格的内侧均做了等厚的沉台处理，既保证了筋条的结构刚度，也让整体视觉层次更丰富。从实际应用场景来看，这类结构常作为特种装饰性承载构件使用，比如大型公共空间的艺术装置骨架、主题场馆的透光装饰穹顶单元、定制化灯具的外防护框架，也可作为异形筛分设备的笼式筛网支撑框架，适配需要兼顾通透率与结构强度的工况。设计过程中首先确定整体的回转母线，通过调整母线的曲率变化，让整体形态从顶部的小曲率圆弧逐步过渡到底部的大曲率弧段，避免出现曲率突变导致的应力集中问题；

　　框格的排布遵循曲面网格划分逻辑，沿环向与径向两个方向做等角度分线，再根据不同曲面区域的曲率变化调整单个矩形框格的长宽尺寸，曲率越大的区域框格尺寸越小，保证每一段筋条的弯曲变形量控制在常规加工工艺允许的范围内，不会出现过小的弯折半径导致加工开裂或者成型精度不足的问题。筋条的厚度根据整体尺寸比例做匹配设计，所有连接位置均做了圆角过渡，避免直角连接处的应力集中，同时也能减少加工过程中的毛刺残留，降低后续表面处理的工作量。安装边界方面，构件的上下两端均预留了平整的环形安装面，安装面上可根据实际对接需求加工连接孔位，适配法兰连接、抱箍固定等多种安装方式，整体的镂空率控制在六成以上，在相同外形尺寸下比实心壳体结构减重超过七成，

　　同时通透的结构不会阻挡气流、光线的穿过，适配需要通风、透光的使用场景。建模过程中需要注意曲面的连续性，所有框格的边线都要贴合基础椭球面，保证拼接后整体轮廓顺滑，没有局部凸起或者凹陷的问题；单个框格的沉台深度保持一致，让内侧表面形成连续的阶梯面，既提升结构的抗变形能力，也让整体的视觉效果更规整。这类结构如果作为装饰构件使用，可根据实际荷载需求调整筋条的厚度与宽度，在满足承重要求的前提下尽可能控制整体重量；如果作为工业筛分的支撑框架，可在框格内侧加装对应目数的筛网，利用曲面的弧度让物料在筛分过程中沿曲面自然滑动，提升筛分效率，同时镂空的框架结构不会积存物料，减少清理维护的工作量。实际生产中，

　　这类曲面镂空结构可采用金属板材激光切割后弯折焊接成型，也可通过3D打印直接一体成型，小批量定制场景下一体成型的精度更高，拼接焊缝更少，表面处理后的整体质感更好；大批量生产时可采用分片冲压成型后拼接的工艺，降低单件生产成本。结构受力方面，沿环向分布的筋条主要承担环向的拉压载荷，沿径向分布的筋条承担纵向的载荷，两者形成的网格结构把整体受力分散到每一段筋条上，即使局部受到冲击载荷，也能通过网格把力传递到周边区域，不会出现局部断裂的问题，整体的抗冲击性能比同重量的薄壳结构更优异。
