隐身构型有人驾驶战斗机外观结构数模

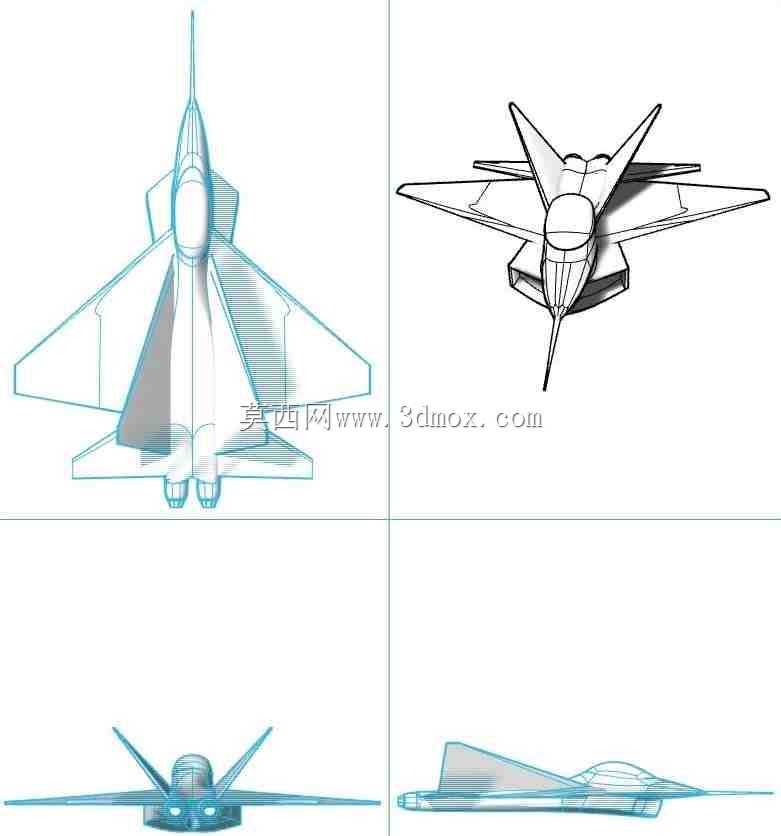

　　该模型还原的是双发隐身制空战斗机的完整外观结构，建模过程中优先对齐了现代空中优势战机的气动设计逻辑，机身整体采用翼身融合升力体构型，从机头雷达罩开始的棱线沿座舱两侧向后延伸，与主翼前缘形成完整的涡流发生器结构，在大迎角飞行状态下可以为主翼提供稳定的附着涡，避免翼面气流分离带来的失速风险。机头截面采用带棱边的菱形设计，既可以降低正面雷达反射截面积，也能为机载雷达提供合适的安装倾角，减少雷达舱的镜面反射。座舱盖采用整体式水泡形设计，风挡后缘与机身棱线平滑过渡，保证飞行员前向与侧向视野的同时，也兼顾了隐身修型的要求。进气道布置在机身两侧肋下，采用DSI无附面层隔道设计，鼓包曲面经过反复修型，既可以在不同飞行速度下推开附面层气流，

　　减少进气道内的气流畸变，也能遮挡发动机压气机叶片，降低正面雷达反射特征，进气道唇口采用切尖设计，避免直角结构带来的强反射源。主翼采用大后掠角切尖三角翼构型，翼型为薄型超临界翼型，在跨音速飞行阶段可以有效降低波阻，提升超音速巡航的效率，机翼前缘后掠角与边条棱线完全对齐，保证涡流的连续附着，机翼后缘设置有襟翼与副翼结构，分别负责起降阶段的增升与滚转姿态控制。全动垂尾采用外倾设计，外倾角度经过优化，既可以将侧向入射的雷达波反射到非威胁方向，也能在大迎角状态下避开机身的气流遮蔽区，保证足够的航向操纵效率，垂尾的转轴位置经过重心配平计算，降低操纵机构的负载要求。水平尾翼与主翼处于同一平面，采用后掠切尖设计，

　　与垂尾配合完成俯仰与偏航方向的姿态控制，尾翼前后缘与主翼前后缘保持平行，符合平行设计原则，将雷达反射波集中到几个窄波束方向，降低被截获的概率。两台发动机紧密布置在机身尾部，尾喷管采用锯齿形修型，调节片的锯齿边缘与机翼、尾翼的边缘角度对齐，降低尾部的雷达反射特征，同时喷管与机身尾部的整流结构平滑过渡，减少尾部的阻力增量。机身腹部设置有内置弹舱的轮廓结构，舱门边缘同样采用锯齿设计，保证隐身性能的连续性，起落架舱门、维护口盖的边缘均遵循平行设计原则，所有口盖的缝隙均做了锯齿化处理，避免形成长直缝隙的雷达反射。建模过程中对各部件的安装边界做了明确的约束，机头雷达罩与机身框架的对接面、座舱盖与机身的安装阶差、进气道与机身的融合曲面、

　　机翼与机身的对接整流、尾翼与机身的转轴安装位、尾喷管与发动机舱的对接结构都做了清晰的几何表达，既可以作为航空科普的结构展示模型，也可以作为气动仿真的初始几何模型，用于验证不同迎角、马赫数下的升阻特性与涡流流场分布，同时也能为飞行器外观设计、航空文创产品开发提供准确的几何参考。在结构细节上，模型还原了机身表面的气动分区，包括机头的设备舱段、座舱段、进气道段、主翼承力段、发动机舱段、尾段的结构分界，各段的蒙皮分块线均按照实际战机的维护需求设置，保证模型的写实度。机翼下表面预留了外挂点的安装位置，在非隐身任务模式下可以挂载副油箱、对地攻击弹药，拓展任务使用场景，机身背部的通信天线、导航天线均做了隐身修型，与蒙皮表面齐平，避免突出物带来的额外阻力与雷达反射。
