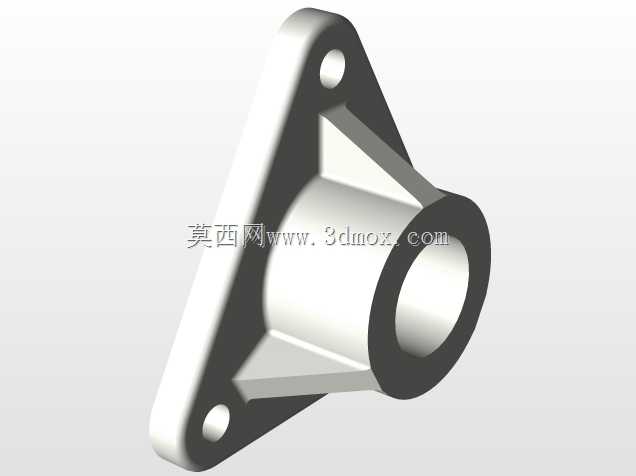

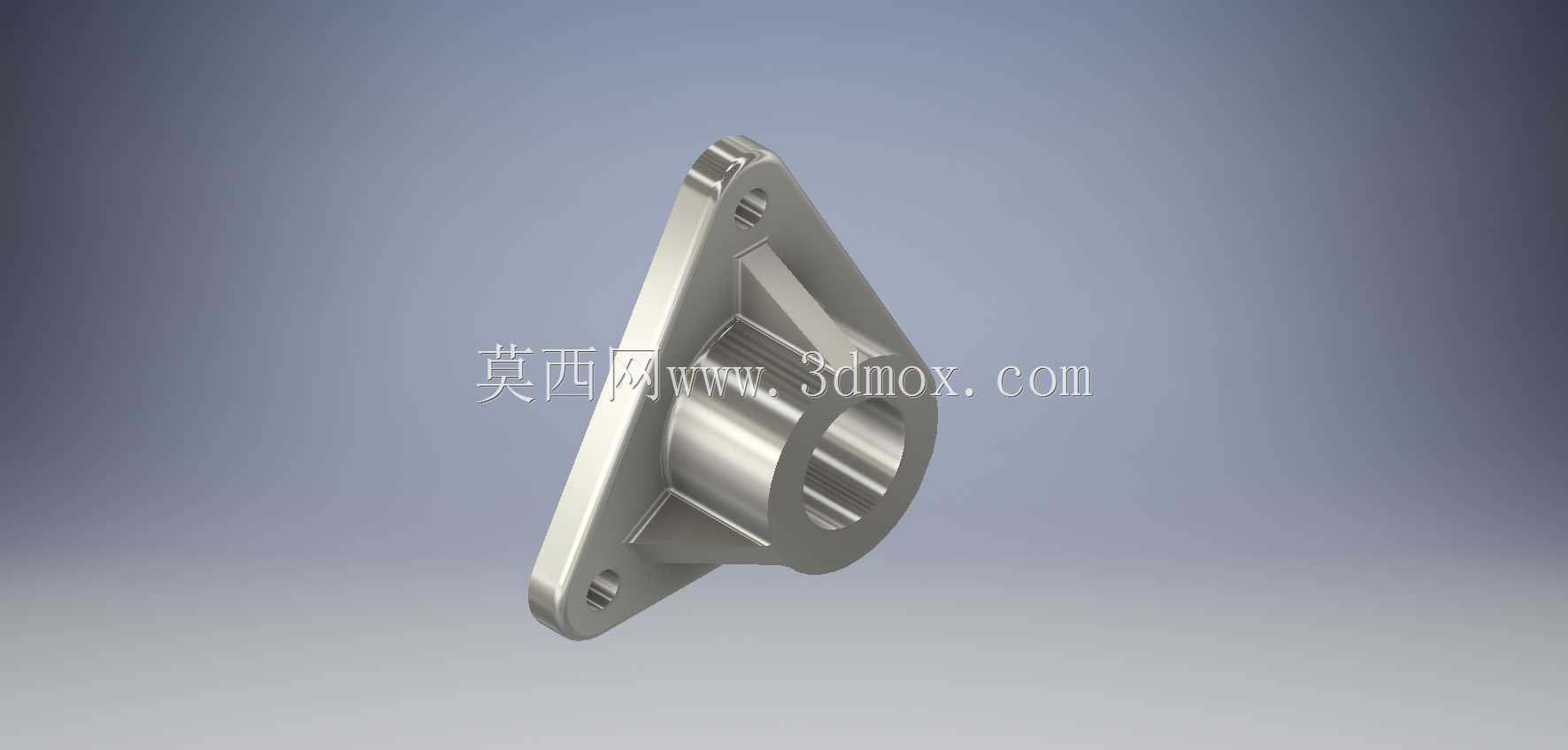

三角法兰式带座轴套支撑结构

　　日常做传动结构布局时，这类三角法兰式带座轴套是很常用的支撑类零件，很多轻载传动、导向机构里都能见到它的应用场景。不同于圆形四孔法兰的安装布局，三角布置的安装孔能在有限的安装面上实现更紧凑的固定，三个安装点的受力分布更均匀，在安装面空间受限的小型设备、轻工机械的传动工位上，这种结构比常规四孔法兰座更省安装空间，同时不会降低连接的可靠性。

　　从功能上看，这个零件核心作用是为穿过内孔的传动轴、导杆提供径向支撑，限制轴类零件的径向窜动，保证轴系运转时的同轴度。内孔的直筒段是和轴配合的主要工作面，设计时需要根据配合的轴径选择合适的公差带，如果是滑动配合的导向场景，内孔表面粗糙度要求会更高，部分工况下还会在内孔镶嵌铜套或者加装直线轴承来降低摩擦系数；如果是对旋转轴做支撑，也可以根据载荷情况在内孔装配滚动轴承，这个座体本身就充当轴承座的作用，把轴承的载荷均匀传递到安装基体上。

　　设计这个结构的时候，首先要确定的是内孔的直径尺寸，这个尺寸直接决定了能适配的轴径范围，也是整个零件的核心尺寸基准。法兰盘的三个安装孔中心距需要和安装基体上的预留孔位完全匹配，安装孔的大小要根据选用的固定螺栓规格来确定，通常会比螺栓大0.5到1mm，方便安装时调整位置补偿少量的加工误差。三角安装板和中间轴套的连接位置做了圆弧过渡，这个过渡圆角不是随意设计的，一方面是为了降低压铸或者机加工时的应力集中，避免零件在承受冲击载荷时从连接根部断裂，另一方面也能减少零件成型时的缺陷，提升整体结构强度。中间轴套的轴向长度需要根据支撑的受力需求确定，支撑长度越长，对轴的支撑刚性越好，但也要考虑整体的安装空间限制，避免和周边其他运动部件发生干涉。

　　实际选型应用的时候，要先明确安装面的可用边界：三个安装孔的外接圆直径不能超过安装面的有效范围，轴套的伸出方向不能和设备内部的其他管线、结构件产生位置冲突。如果是用在有振动的工况下，三个安装孔的位置可以加装防松垫圈，或者在法兰安装面和基体之间加薄橡胶垫来缓冲振动，避免螺栓松动。零件的材质通常根据使用场景选择，普通工况下用压铸铝合金就可以满足强度要求，重量轻加工成本低；如果是重载或者有腐蚀的工况，可以换成不锈钢或者铸铁材质，对应调整壁厚来保证结构强度。

　　做三维建模的时候，要特别注意几个关键位置的尺寸约束：三个安装孔的中心要在同一个分度圆上，相邻孔之间的夹角保持120度，保证安装时的受力对称；内孔的轴线要和法兰安装面保持垂直，垂直度公差要控制在合理范围内，不然轴装上去之后会出现别劲的情况，加剧轴和孔的磨损，严重时甚至会导致轴运转卡滞。法兰盘和轴套连接的根部圆角要和相邻面保持顺滑，不要出现尖锐棱角，避免热处理或者受力时产生应力集中。另外安装孔的沉头深度要和选用的螺栓头部长度匹配，保证螺栓拧紧之后头部不会突出法兰表面，影响安装贴合度。

　　这类支撑件在小型输送线的从动辊支撑、轻工设备的导向轴固定、小型传动机构的轴承安装位都有大量应用，结构简单但对安装精度有一定要求，设计时提前核对好安装边界和配合尺寸，就能避免现场安装时出现干涉、配合过松过紧的问题，减少后续的整改工作量。
