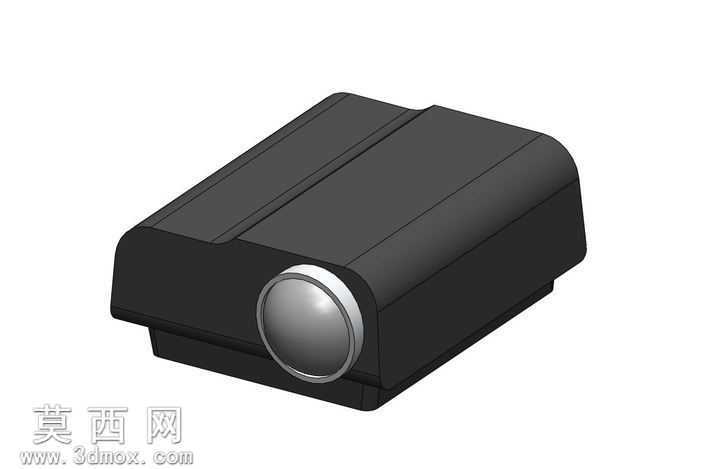

明基MP771投影仪外观结构三维建模

本模型为明基MP771投影仪的外观结构三维建模作品，建模过程以还原产品真实外观比例与结构特征为核心目标，依托SolidWorks三维建模平台完成全流程制作。建模初期先梳理产品的整体造型逻辑，该投影仪采用方正偏圆润的卧式机身设计，建模时先绘制机身主体的基准草图，通过拉伸、倒圆角等基础特征命令搭建机身的基础实体，针对机身侧面的棱边过渡区域，采用可变半径倒圆角参数设置，还原真机机身线条从硬朗到柔和的自然过渡，避免生硬的直角转折破坏产品的商务质感。针对前端的投影镜头组件，采用分层建模思路：先构建镜头外圈的环形装饰基座，通过旋转凸台命令生成环形基体，再对基座边缘做细小的倒角处理，模拟金属装饰圈的精致切边；中间的镜头镜面部分采用球面凸台特征生成，搭配高反光的材质参数设置，还原镜头玻璃的通透反光质感。机身顶部的散热格栅区域，采用线性阵列命令完成等距格栅条的建模，严格匹配真机散热槽的间距与深度，既还原外观细节，也预留了内部散热结构的装配空间。机身底部的支撑脚垫、侧边的接口区域预留位，都通过草图切除、凸台拉伸等命令逐一还原，保证模型外观的完整性。材质渲染阶段，机身主体采用哑光黑色磨砂塑料材质，调整材质的粗糙度参数至0.7左右，模拟商务投影仪外壳的防刮磨砂质感，避免过高反光带来的廉价感；镜头外圈采用哑光银灰色金属材质，添加轻微的金属颗粒纹理，提升部件的精致度；镜头镜面采用高透玻璃材质，设置合适的反射与折射参数，模拟真实镜头的光学质感。整体建模过程严格遵循实物的比例尺寸，所有特征参数都经过反复校准，既保证外观还原度，也让模型的特征树逻辑清晰，便于后续进行内部结构拓展、装配干涉检查或者产品渲染展示使用，可用于数码产品外观设计参考、投影类产品结构教学演示等场景。
