1U立方星分体式主承力结构组件

　　这套结构组件面向1U规格立方星的主承力需求设计，适配当前商业航天领域皮卫星快速集成、模块化装配的应用场景，主要承担星载电路板、载荷模块、姿控组件的安装承载功能，同时作为整星的外部防护壳体，承受发射阶段的力学过载与在轨运行阶段的温度交变载荷。从实际装配逻辑出发，结构采用上下分体式的框架构型，拆分后的两个主零件均适配金属增材制造工艺的成型特点，无需额外设计复杂支撑结构即可完成一体成型，后续仅需对安装孔位进行攻丝、整体表面做阳极氧化处理即可投入装配，大幅缩短小批量定制卫星的结构件生产周期。

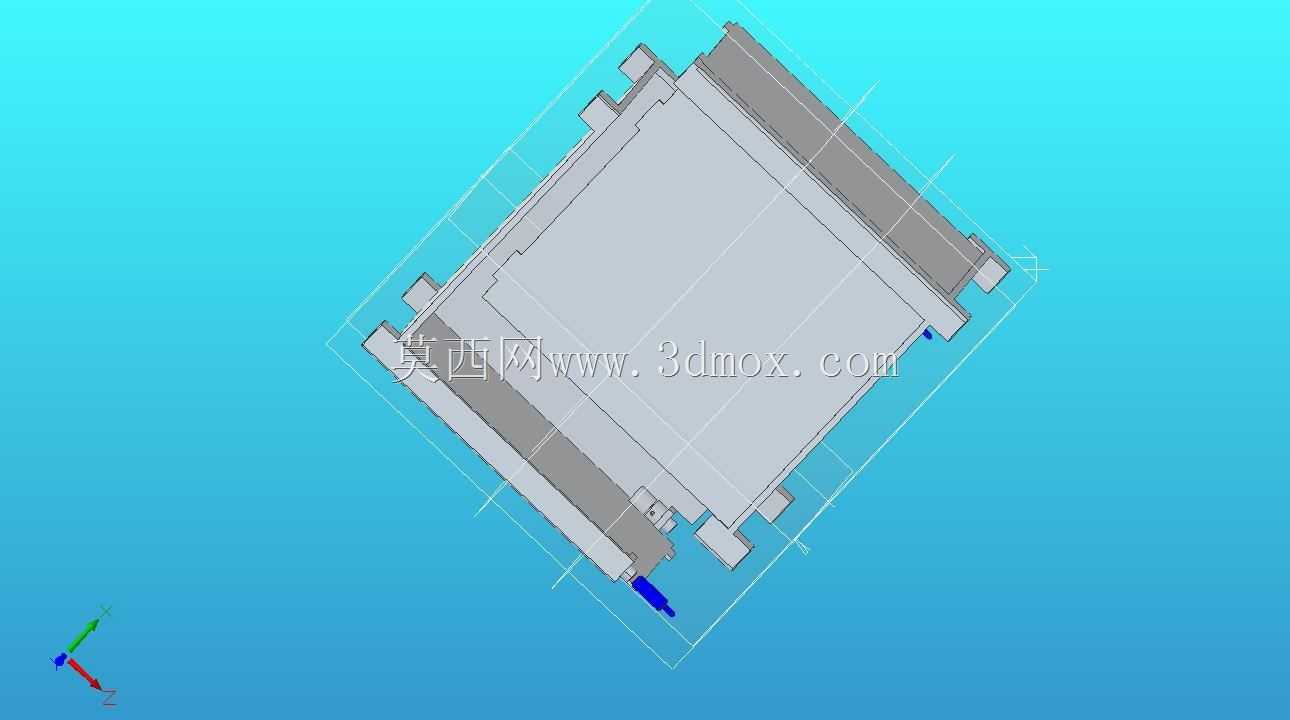

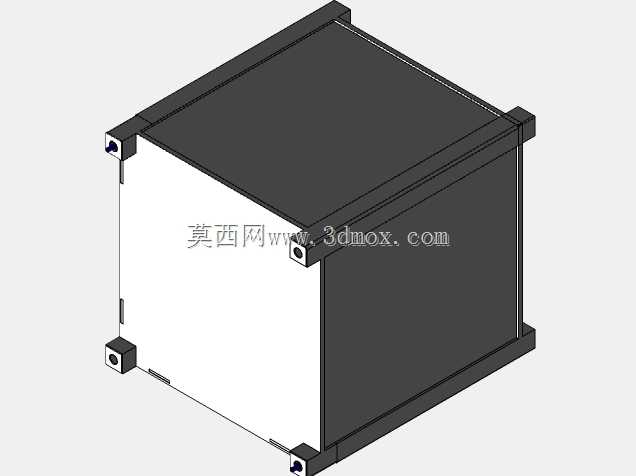

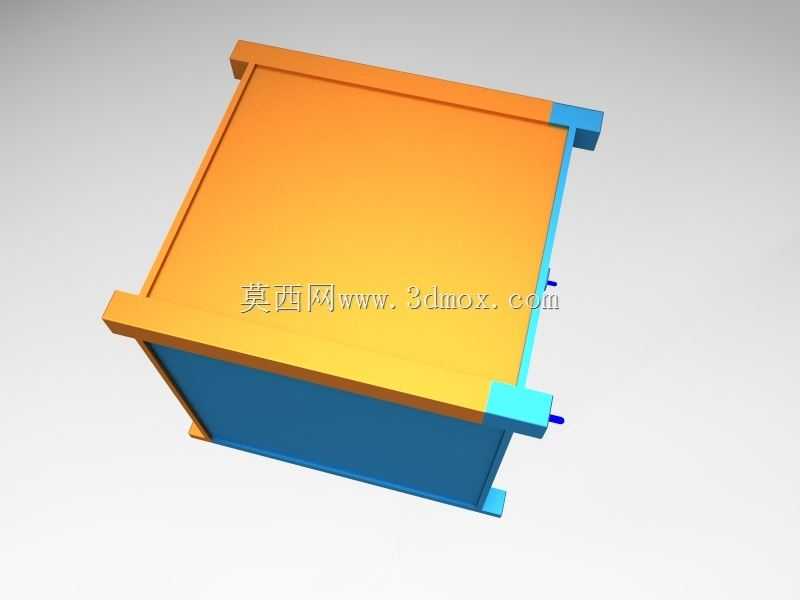

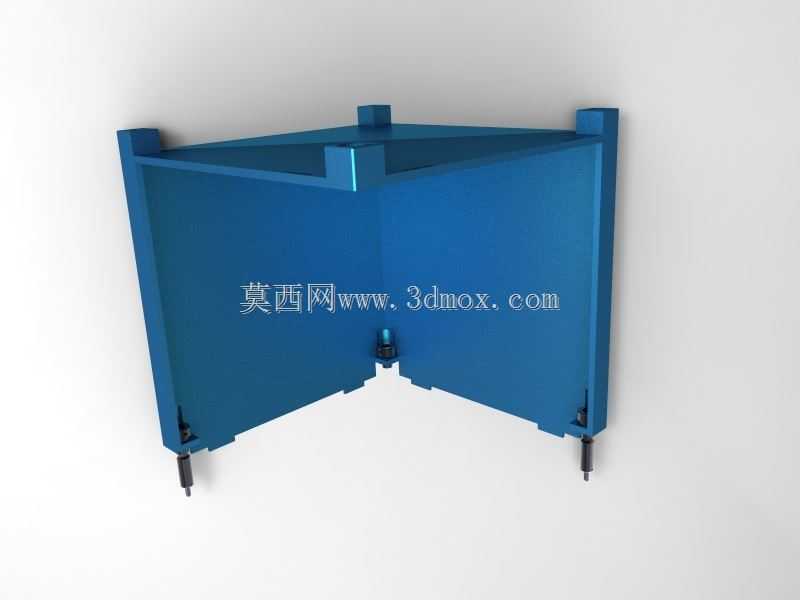

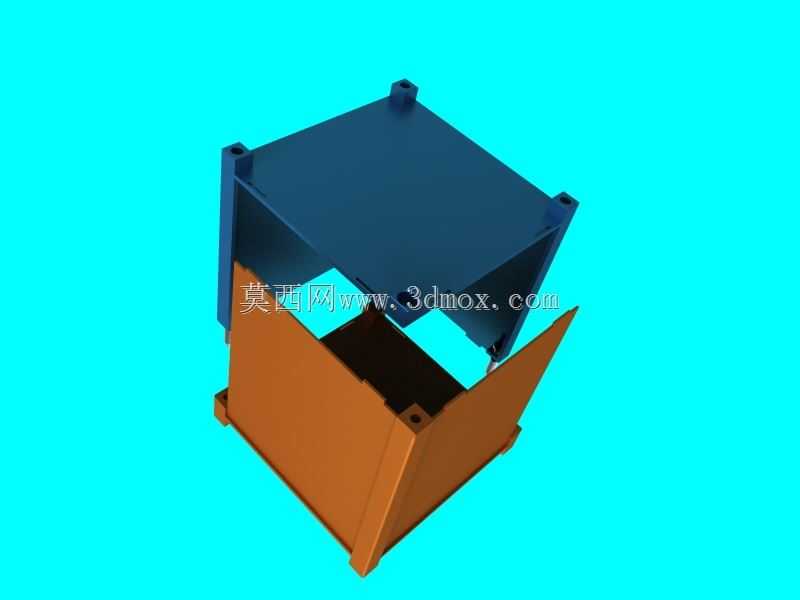

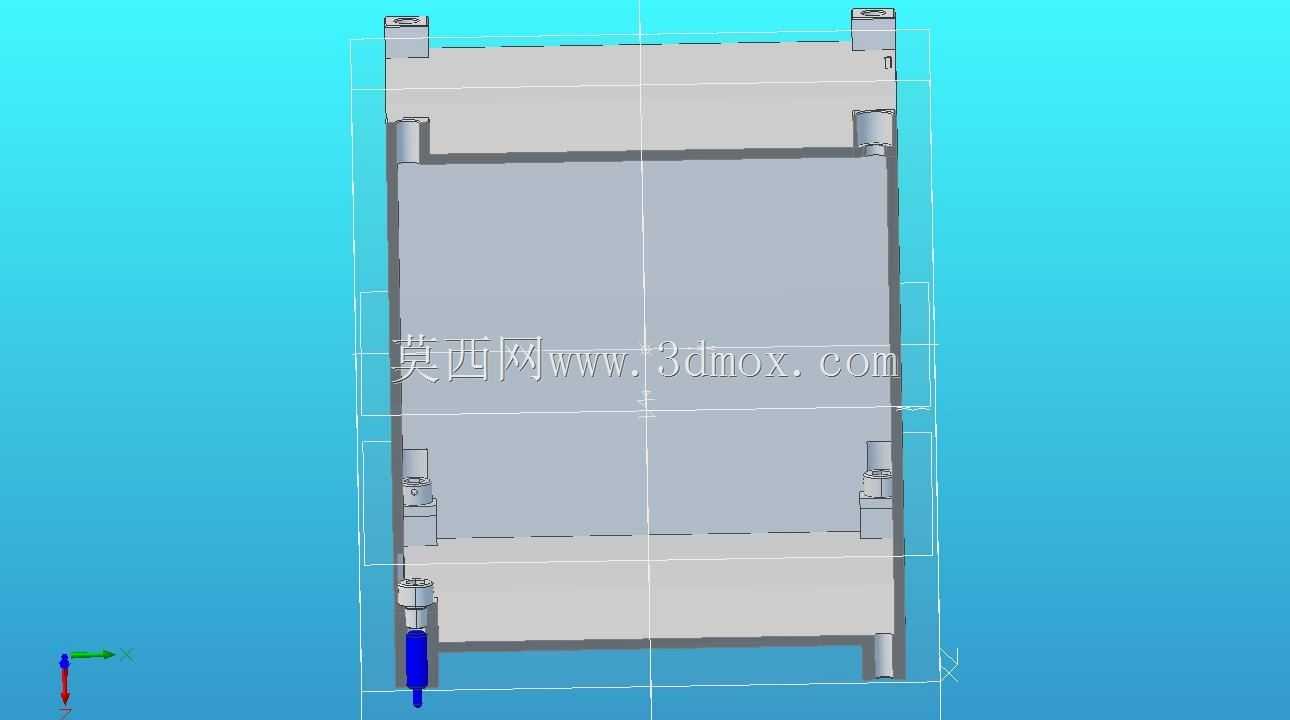

　　结构的安装边界严格遵循1U立方星的通用尺寸规范，整体外廓尺寸控制在标准立方星的包络范围内，四个角端预留的安装凸台完全匹配通用立方星分离机构的对接接口，可直接适配多数商业火箭的皮卫星部署器，无需额外设计转接结构。上下两个主框架零件对接时，依靠四角的定位凸台完成初定位，每个对接位配置内六角圆柱头螺钉实现刚性连接，螺钉孔位周边做了局部加厚处理，避免拧紧时薄壁结构出现应力变形；框架内部预留了三处弹簧柱塞的安装位，装配时可先将弹簧柱塞预置于下半框架的对应孔位中，再将上半框架沿导向方向压合到位，依靠弹簧柱塞的预紧力实现临时固定，便于操作人员调整内部器件的布线位置，确认所有星载组件安装无误后再逐一拧紧连接螺钉，降低整星总装阶段的操作难度。

　　考虑到航天发射对结构重量的严苛要求，框架侧壁采用了带加强筋的薄壁构型，在保证整体结构刚度、满足发射阶段抗振要求的前提下，尽可能去除非承力区域的多余材料；初始设计状态下侧壁为实心结构，可根据整星的重量配平需求、载荷的散热需求，对侧壁非安装区域做局部镂空处理，灵活调整整星的质心位置，同时为星载传感器预留对外探测的窗口。框架内部的安装凸台位置完全匹配标准立方星星载板的安装孔距，可直接堆叠安装不同功能的PCB板，无需额外设计定制化的安装支架，适配多数商用立方星的模块化载荷配置方案。

　　装配过程中可借助普通内六角扳手完成所有紧固件的操作，针对狭小空间内的螺钉拧紧需求，可将扳手插入螺钉头部后用胶带将扳手临时固定在框架外侧，待所有螺钉对位后再依次完成拧紧操作，避免小规格零件在总装过程中脱落掉入结构内部。整套结构的材料选用适配航天环境的铝合金牌号，经增材制造后的零件致密度满足航天结构件的力学性能要求，阳极氧化表面处理可提升结构的耐腐蚀性能与空间环境适应能力，避免在轨运行过程中因材料放气、冷热交变出现结构性能衰减。结构的分体式设计也便于后期整星的检修维护，仅需拆除对接螺钉即可分离上下框架，对内部的星载组件进行更换或调试，无需破坏整体结构的连接状态，适配立方星快速迭代、快速测试的研发需求。
