卡入式可拆卸合页铰链结构设计

　　日常做设备护罩、小型机箱、3D打印装配件的铰接结构选型时，卡入式铰链是非常适配快装场景的结构件，和传统需要螺丝紧固的合页不同，这类结构不需要额外紧固件，直接通过卡扣形变卡入预设的安装槽位即可完成装配，能大幅减少现场安装的工时，也省去了配套螺丝、螺母的采购与管理成本，在小型非金属装配件、快速迭代的原型件设计中应用十分广泛。

　　从实际使用场景来看，这类卡入式铰链多用于需要频繁开合、且对装配效率有要求的部位，比如小型设备的检修门、3D打印制作的收纳盒盖、展示柜的可拆卸门板、小型实验装置的防护盖板，甚至是一些民用家具的快装隔板铰接位。和常规金属合页相比，它的卡入结构支持无工具拆装，后期维护时不需要拧动螺丝就能直接拆下门板，对需要频繁开启检修、或者需要经常更换门板的场景非常友好，不会出现螺丝滑牙、紧固位松动的常见问题。

　　在功能特性上，这款铰链的核心设计点是卡扣配合的间隙预留，卡扣部位在装配时会产生微小弹性形变，卡入到位后自动回弹锁止，不会出现松脱脱落的问题。设计时特意在卡扣配合面预留了0.020英寸的装配间隙，这个间隙值是针对3D打印工艺特意优化的——不管是FDM还是光固化打印，成型过程中材料都会有轻微的溢料或者尺寸膨胀，如果配合间隙留得太小，打印完成后卡扣会被溢料堵死，根本无法卡入；如果间隙留得太大，卡入后会出现旷量，门板开合时会晃荡，定位精度不足。0.020英寸的间隙刚好能抵消打印工艺的尺寸误差，既能保证卡扣顺利卡入，又能把配合旷量控制在可接受范围内，装配后铰接转动顺畅，没有明显的松动虚位。

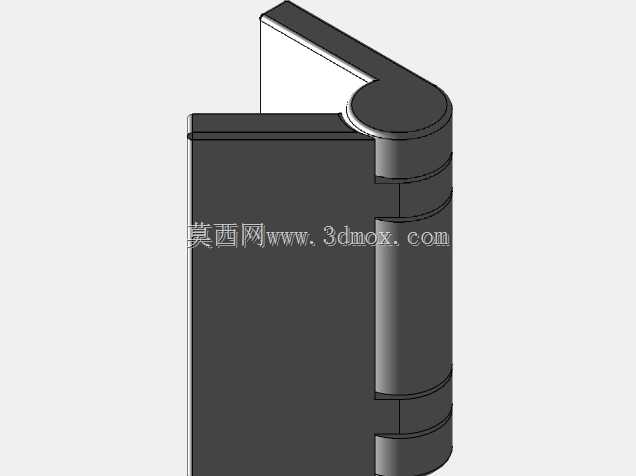

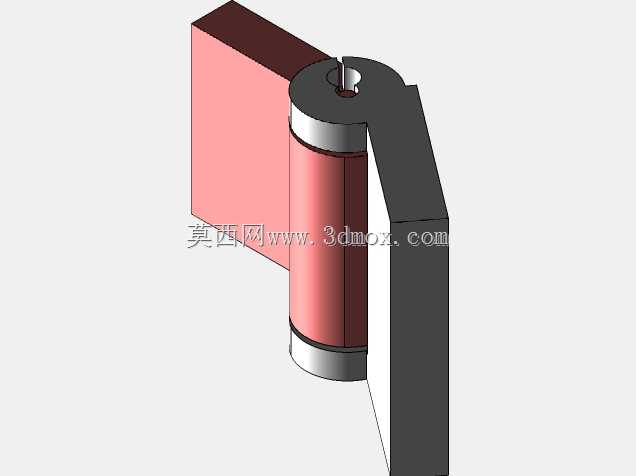

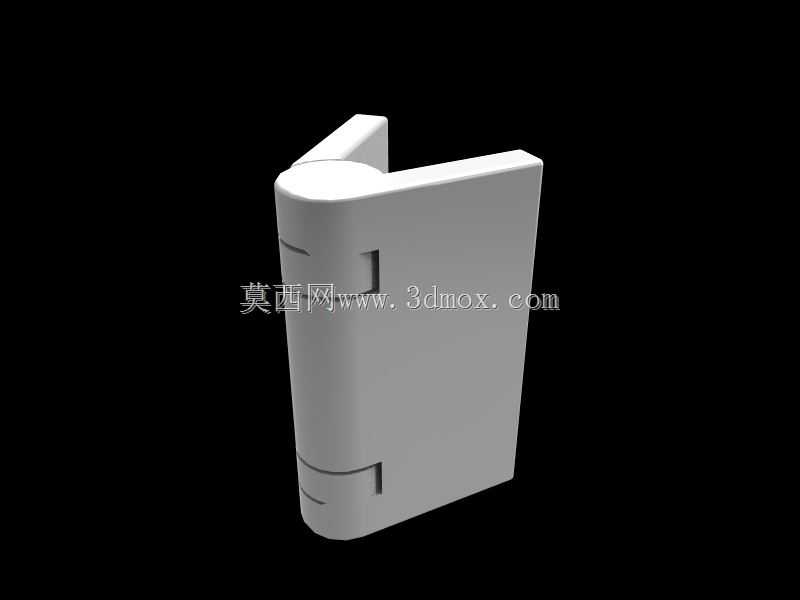

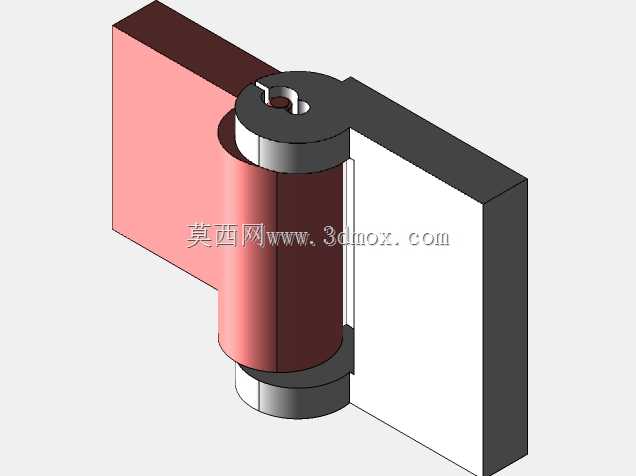

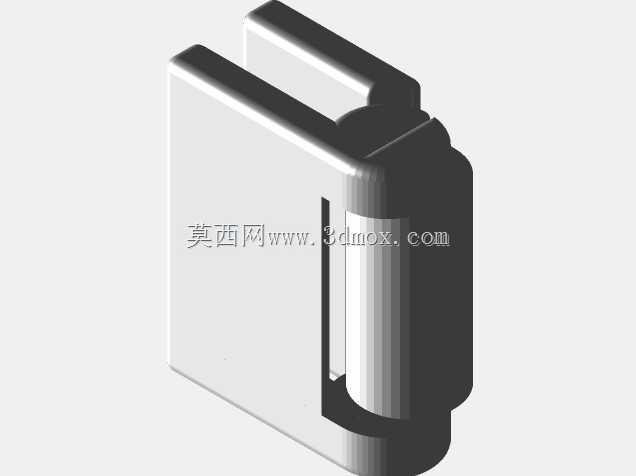

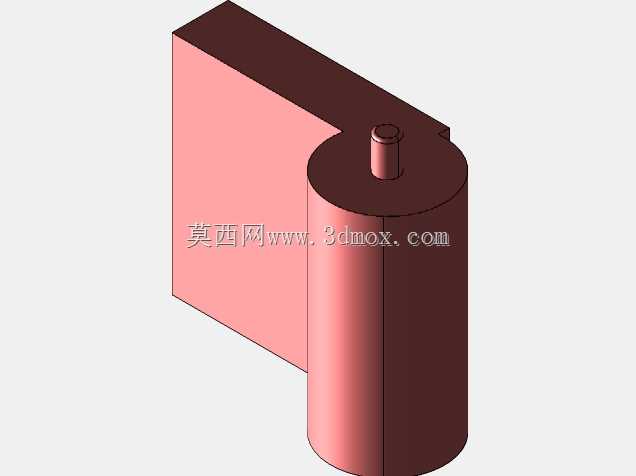

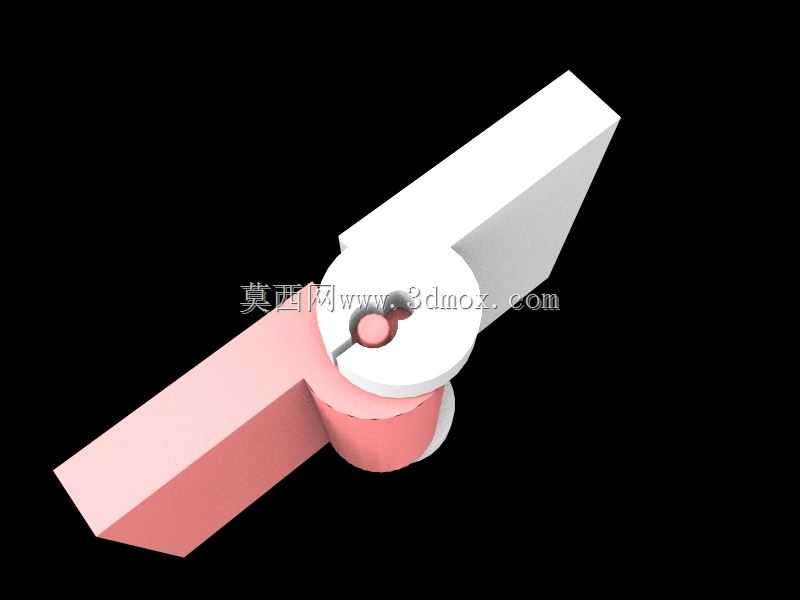

　　从结构设计思路来看，这款铰链采用了对称的分体式结构，两个铰接页片分别对应门板和安装基座，中间的转轴部分和其中一个页片做成一体化结构，另一个页片上预留对应的轴套卡位，装配时直接把带轴的页片卡入轴套位即可完成铰接组合，不需要额外的销轴零件，减少了零件数量，降低了装配复杂度。页片的卡接部位做了导向斜角，安装时顺着斜角推入就能让卡扣自动张开，到位后听到卡扣卡合的声响就代表装配到位，不需要额外调整对位，对装配人员的操作要求很低，哪怕是非专业人员也能快速完成安装。

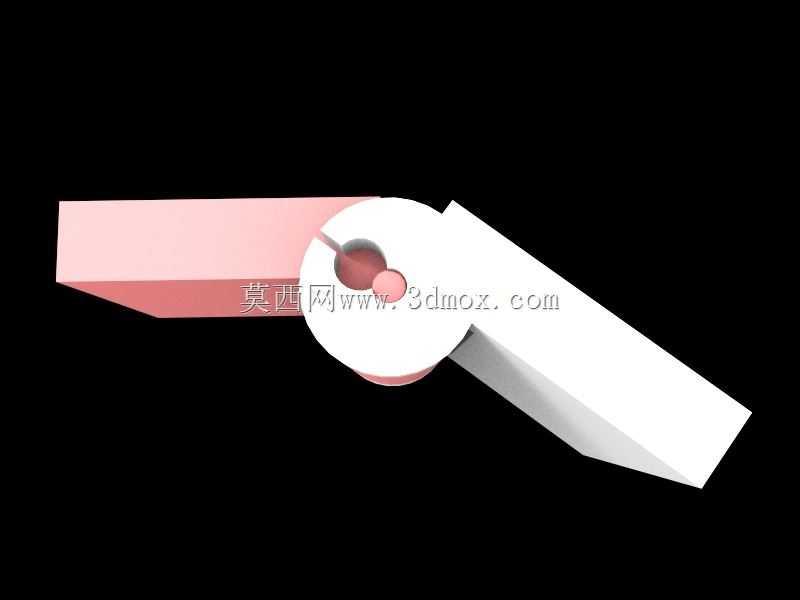

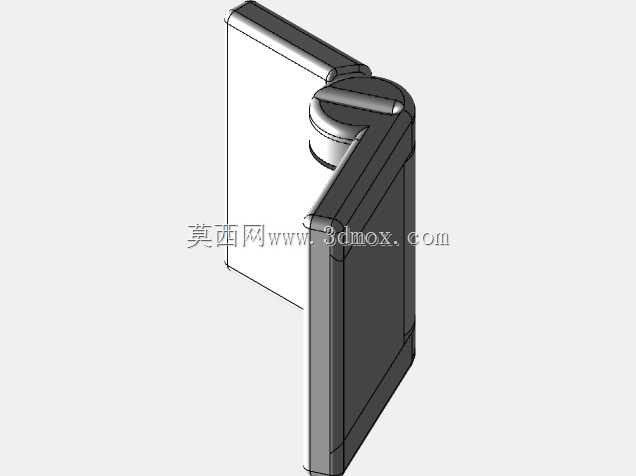

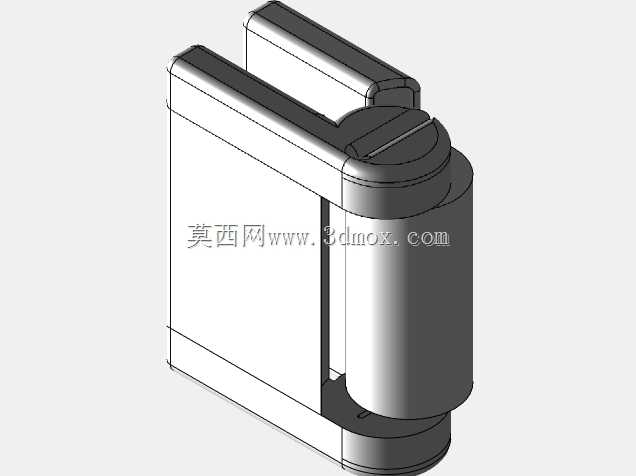

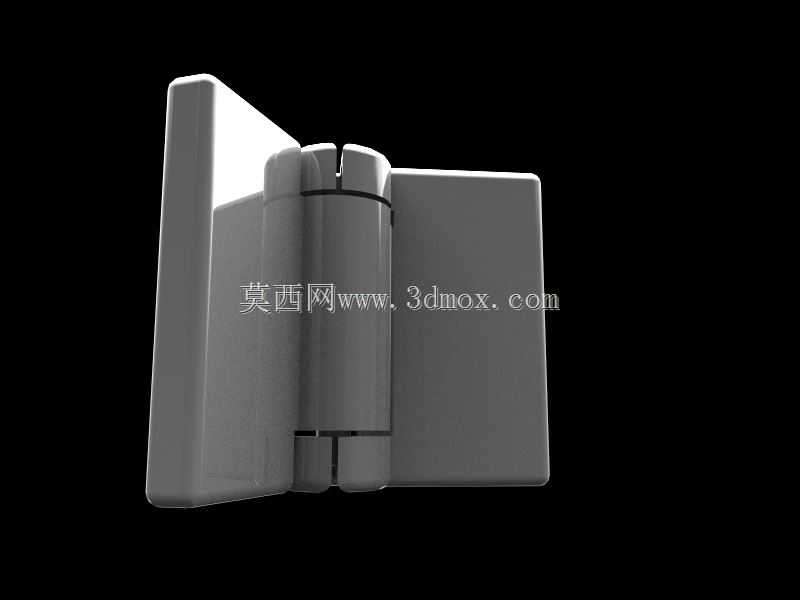

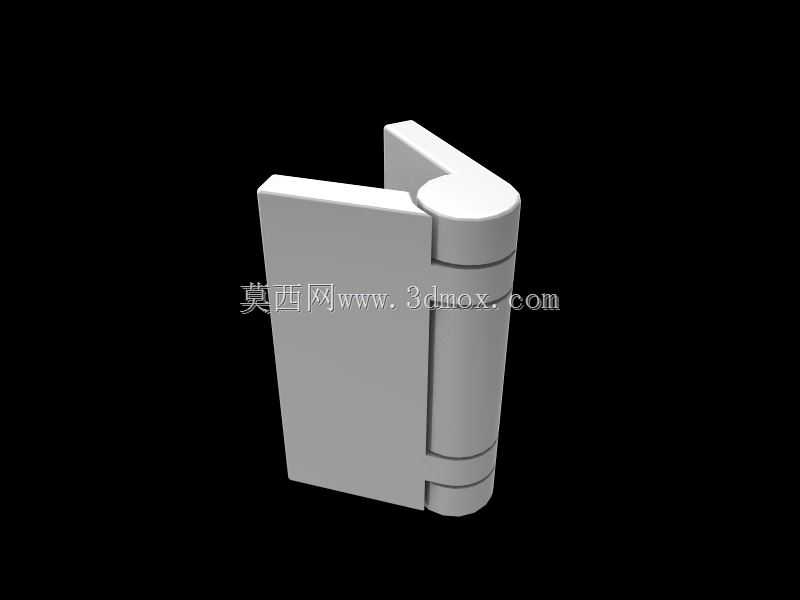

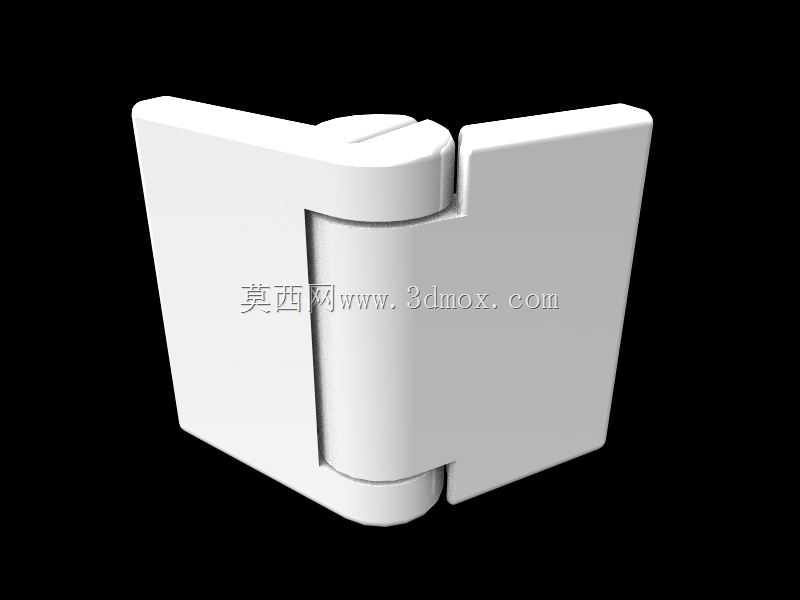

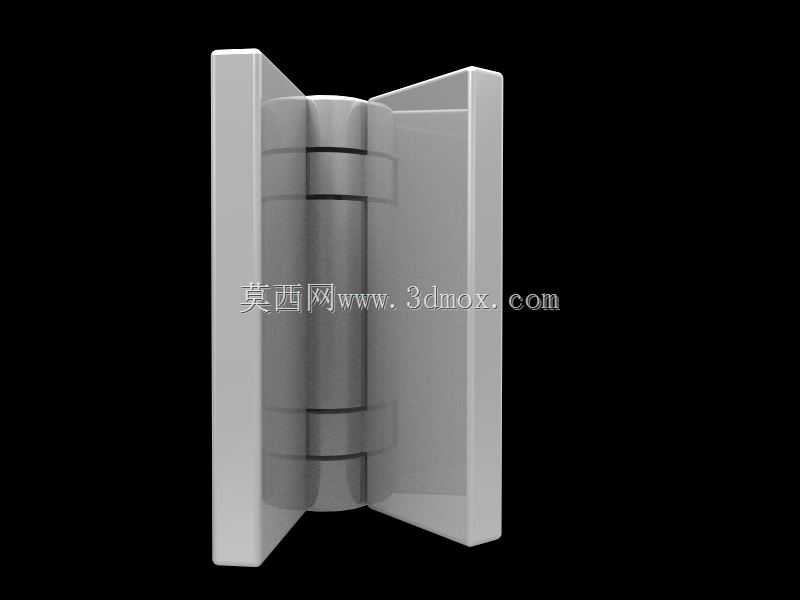

　　安装边界方面，这款铰链的两个页片都是平板式结构，卡入槽位只需要在安装的门板和基座上开出对应厚度的直槽即可，不需要加工沉头孔、螺丝过孔等复杂结构，对加工精度的要求很低，不管是激光切割的亚克力板、3D打印的塑料件，还是裁切的薄木板，都能轻松开出匹配的安装槽。转轴部分的转动间隙也做了优化，开合过程中没有卡顿，能稳定保持在任意开启角度，不需要额外添加阻尼结构就能满足日常使用的定位需求，快照展示的开启状态是结构的常规使用姿态，实际使用时可以根据安装需求调整开合角度范围，只要不超过结构的转动极限就不会出现干涉。

　　在实际选型适配时，需要注意安装板材的厚度要和页片卡槽的宽度匹配，卡槽的夹持力是通过页片自身的弹性实现的，如果板材厚度比卡槽设计值小太多，卡入后会出现夹持力不足容易脱落的问题；如果板材厚度过大，强行卡入会导致页片卡扣部位产生塑性形变，失去锁止能力。另外这类卡入式铰链更适合轻量化的铰接场景，单组铰链的承重适合1kg以内的门板，如果是更重的门板，可以通过增加铰链的布置数量来提升整体承重能力，不建议单组铰链承受过大载荷，避免卡扣断裂或者转轴变形。和传统螺丝固定的合页相比，这种卡入结构的另一个优势是不会破坏安装面的外观，不需要在门板表面打螺丝孔，装完之后外露的结构只有铰接部分，整体外观更简洁，适合对外观有一定要求的消费类产品、展示类装置使用。
