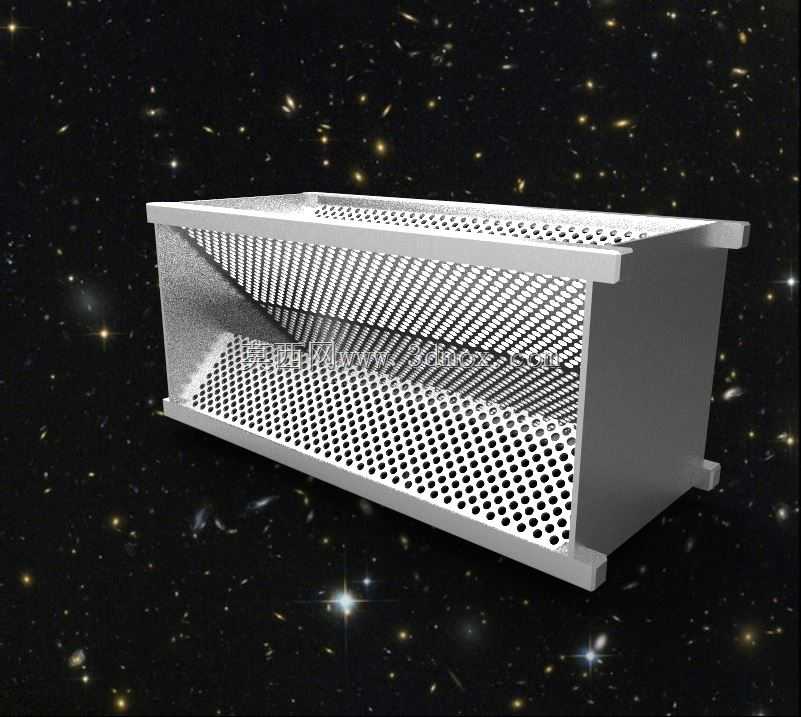

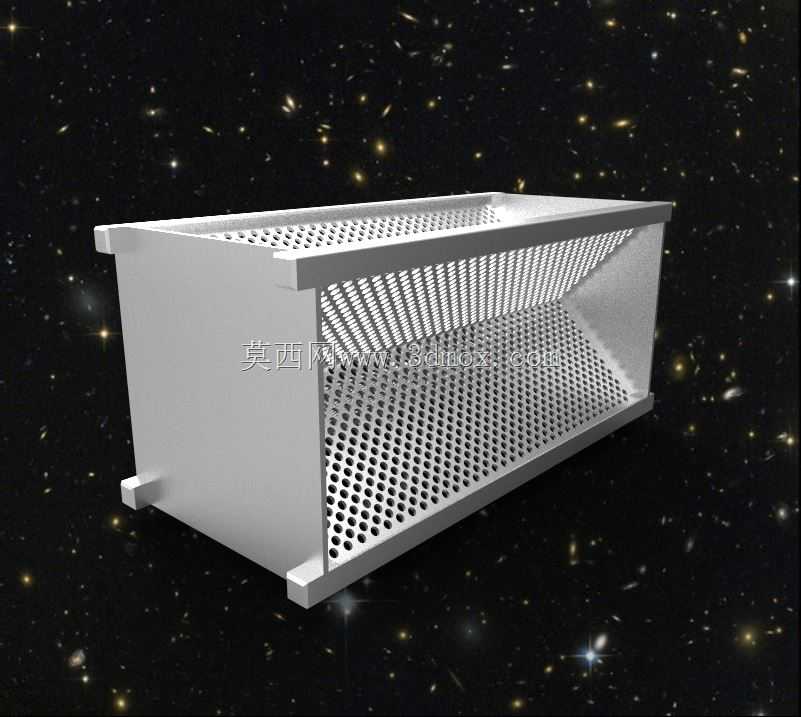

2U立方星轻量化主体承载框架结构

　　该结构为2U规格立方卫星的主体承载框架，是微小卫星整星集成的核心承载构件，主要应用于近地轨道科研试验、技术验证类立方星的整星装配场景，承担星载电路板、载荷模块、姿控组件的安装固定与整星力学承载功能。从结构设计逻辑来看，该框架延续了1U立方星框架的模块化接口设计思路，采用一体化壳体构型，省去了传统拼接框架的多余连接紧固件，既减少了整星结构重量占比，也规避了多零件拼接带来的装配累积误差，能够适配标准化的立方星分离机构接口，满足发射阶段的力学载荷要求。框架主体选用AlSi10Mg铝合金材料，适配金属增材制造工艺成型，材料本身具备良好的比强度与成型精度，能够满足航天结构件的力学性能要求与轻量化需求。框架侧壁采用规则排布的通孔网格设计，

　　网格基准尺寸为3mm，单孔直径设置为3.2mm，这种多孔设计一方面能够最大化降低结构自重，预留出更多重量配额给星载有效载荷；另一方面均匀分布的通孔可以为星载设备提供良好的散热通路，同时也能在整星总装阶段方便不同位置的线缆穿设与固定，减少线缆排布对整星内部空间的占用。在设计过程中，网格区域做了针对性的受力优化，在框架的棱边、安装脚位置保留了实体加强结构，避免多孔结构带来的整体刚度下降，确保在发射段的振动、冲击载荷下结构不会出现失稳或变形。框架的安装边界严格遵循2U立方星的通用尺寸规范，外部轮廓完全匹配标准皮卫星分离机构的舱内尺寸约束，四个端角设置的凸脚结构既是整星在分离机构内的定位支撑点，也是整星装配时的基准定位特征，

　　能够保证整星入轨分离时的姿态初始精度。框架内部的安装面预留了标准化的螺孔阵列位置，能够适配不同功能的PCB板安装需求，设计阶段考虑了增材制造的支撑去除问题，所有网格结构的开孔角度都做了自支撑优化，仅在非必要的位置预留最小限度的工艺支撑，在确定内部电路板的最终安装位置后，可以根据实际的器件凸起情况对对应区域的网格进行选择性切除，调整内部可用空间，避免结构与星载器件发生干涉；如果在打印前就已经明确了内部器件的排布方案，也可以直接在模型阶段删除对应位置的网格结构，减少后续后处理的加工工作量，同时避免打印后切割带来的结构精度损伤。这种框架结构的设计思路兼顾了标准化接口的通用性与定制化调整的灵活性，

　　既能够作为通用化的立方星主体结构快速适配不同的载荷方案，也能根据具体的任务需求做局部的结构调整，在保证结构刚度、强度满足航天发射要求的前提下，最大化提升结构的空间利用率与轻量化水平，相比传统的拼接式铝型材框架，一体化增材制造的框架结构装配工序更少，整体结构的谐振频率更高，能够更好地适应发射阶段的复杂力学环境，同时多孔的侧壁结构也能在卫星入轨后帮助内部设备快速将热量辐射到外部空间，提升整星的热控能力。
