立方星轻量化承载框架结构设计方案

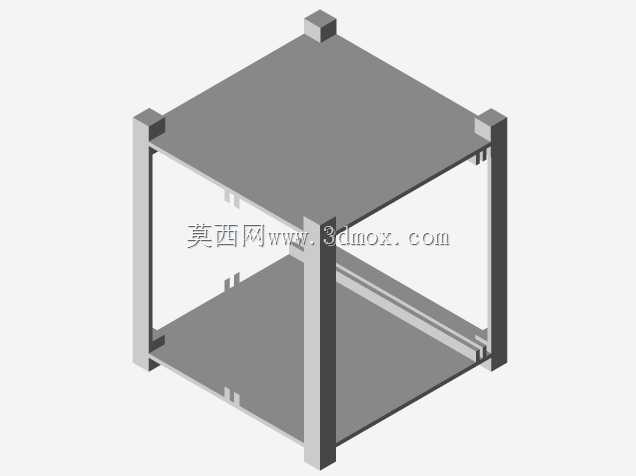

　　在微纳卫星的结构设计体系中，立方星的主承载框架是整星力学性能的核心载体，需要同时兼顾发射段的过载耐受、在轨阶段的结构稳定性、星载设备的安装适配性以及整星重量控制的多重要求，这套结构方案正是针对1U至3U规格立方星的轨道部署需求开发的主承力结构。不同于传统大卫星采用的整体铸造或厚板拼接主结构，立方星受限于严格的重量约束与包络尺寸限制，无法采用冗余度过高的实体结构，设计过程中首先明确了四条平行轨道的安装基准作为核心定位特征，所有结构壁板的加工基准都围绕轨道安装面做公差分配，确保星载电路板、载荷模块在推入安装时的滑动顺畅度与定位精度，避免出现装配卡滞或定位偏差导致的接插件对接失效。

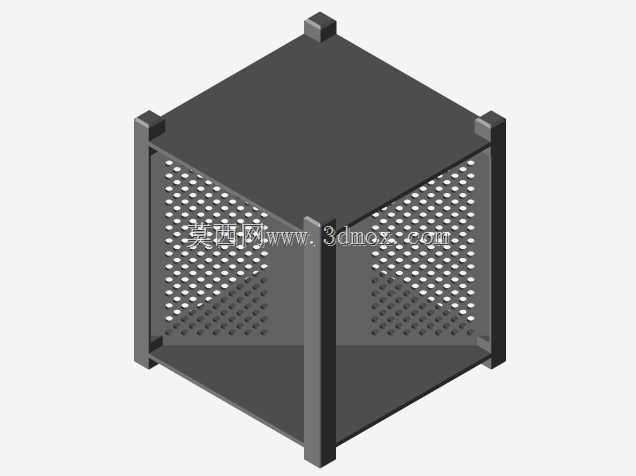

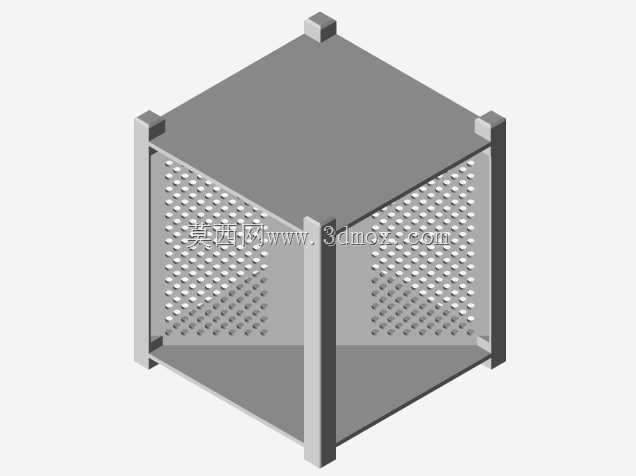

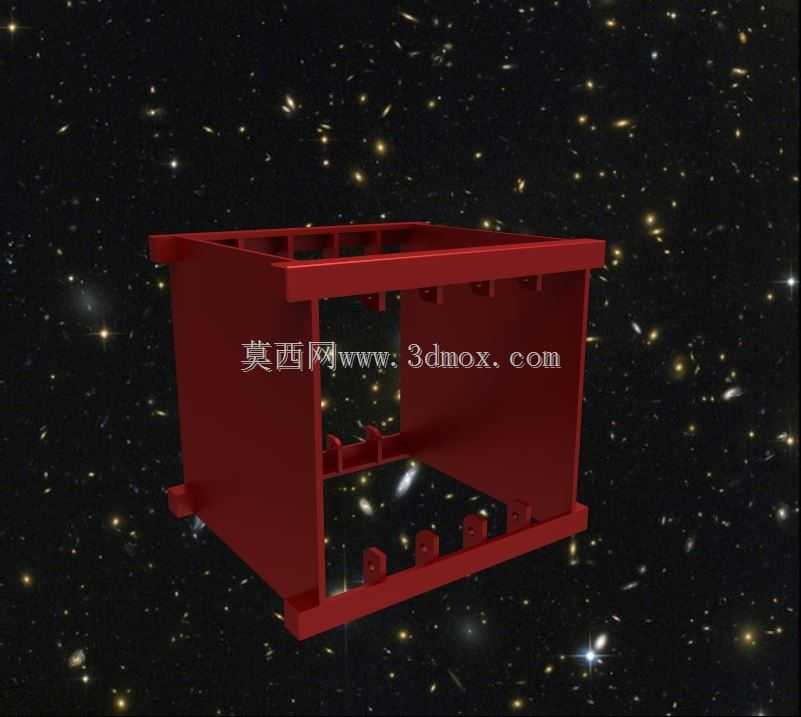

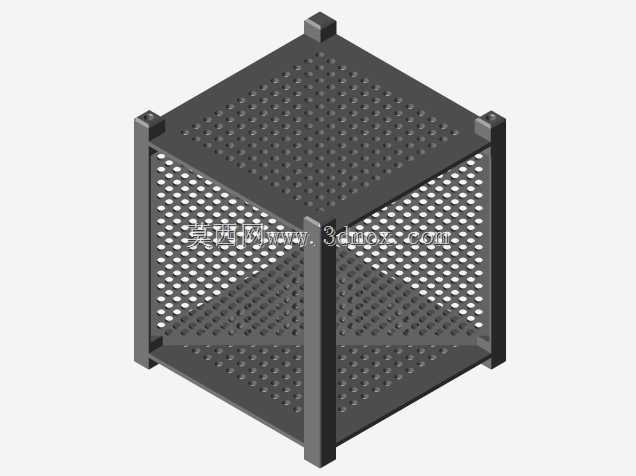

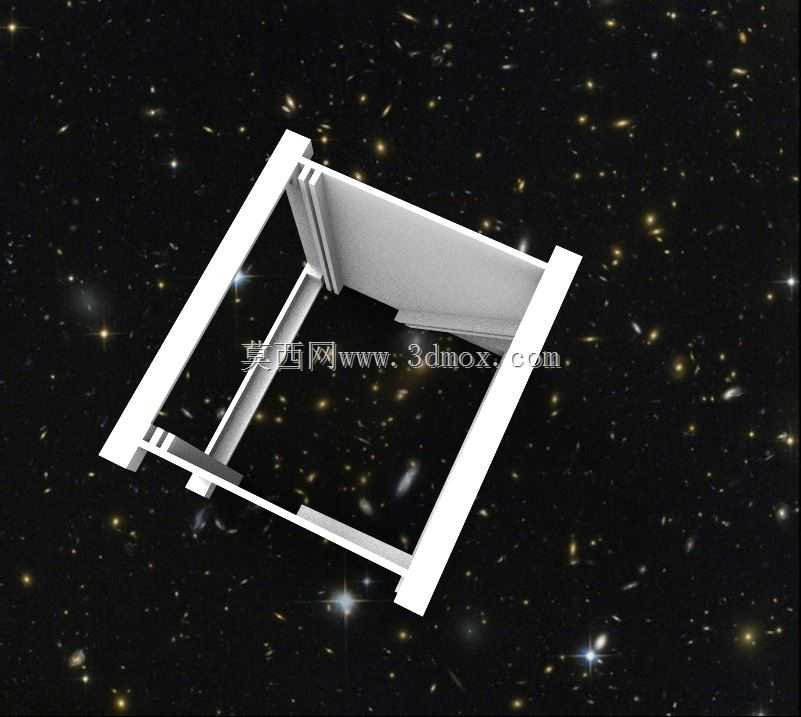

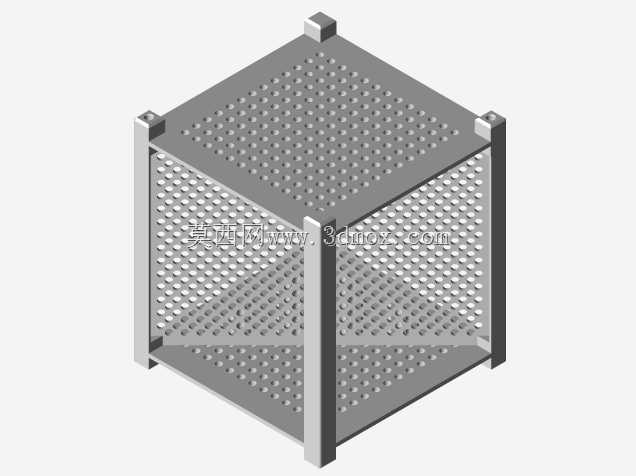

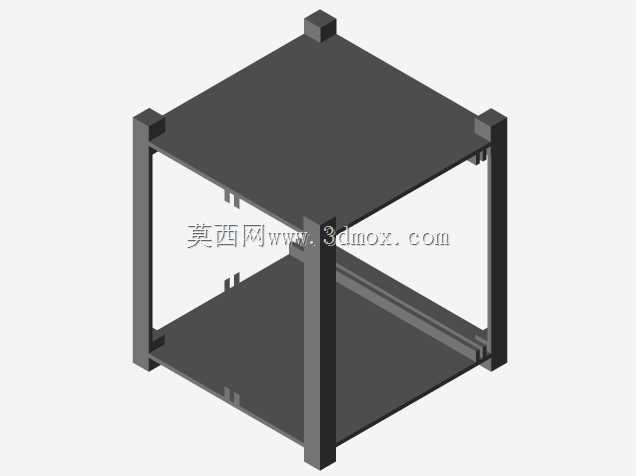

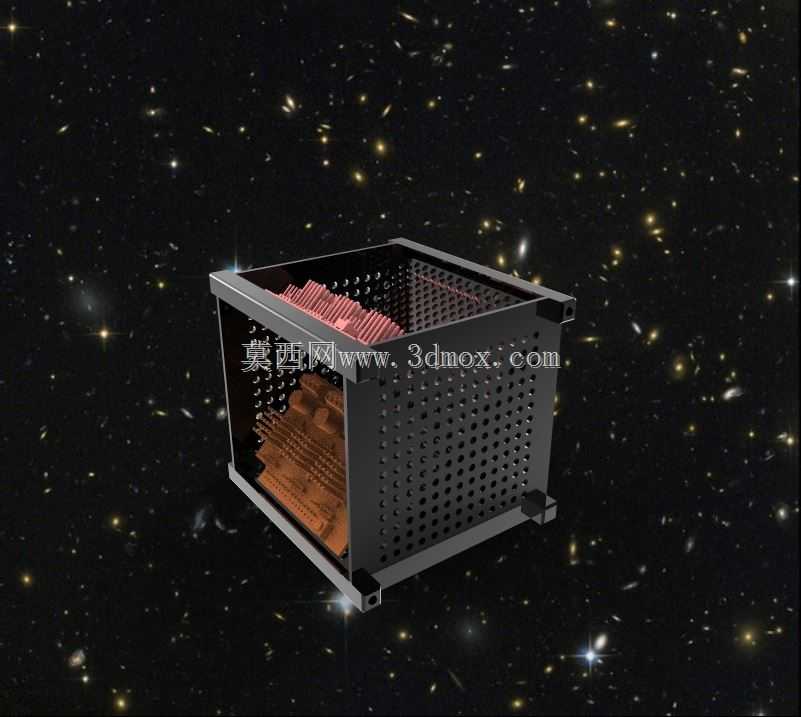

　　从结构受力路径来看，发射阶段的纵向过载主要通过框架的四根角柱传递到对接分离机构，横向振动载荷则通过侧壁的加强筋结构分散到各个安装面，设计中没有保留完整的封闭侧壁，而是根据内部设备的布局位置对壁板做了大面积的材料去除，仅在设备安装点位、接插件过孔位置、角柱连接位置保留必要的实体结构，这种非完整壁的设计思路能够在不降低整体结构刚度的前提下，将结构自重控制在整星重量占比的15%以内，远低于传统封闭箱体结构的重量占比。壁板的厚度没有采用统一尺寸，而是根据不同位置的受力大小做了差异化设计，角柱连接区域的壁厚适当增加以承受集中载荷，设备安装区域的壁厚匹配安装螺孔的啮合深度要求，非受力区域的壁厚则尽可能减薄，同时在壁板边缘做翻边处理提升薄壁部分的抗屈曲能力。

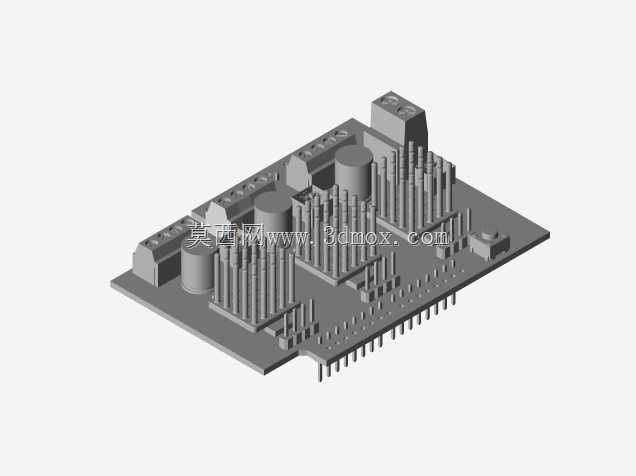

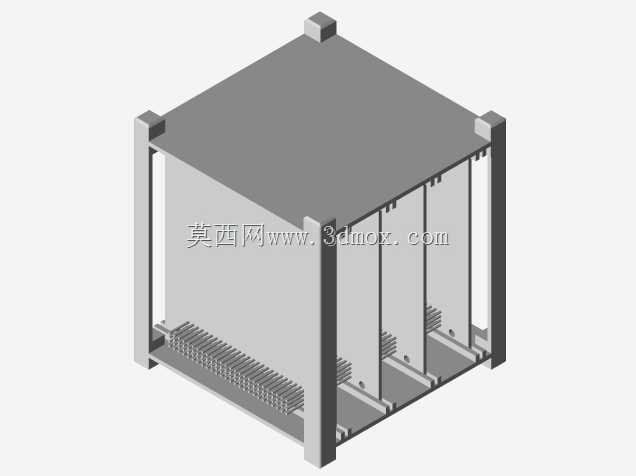

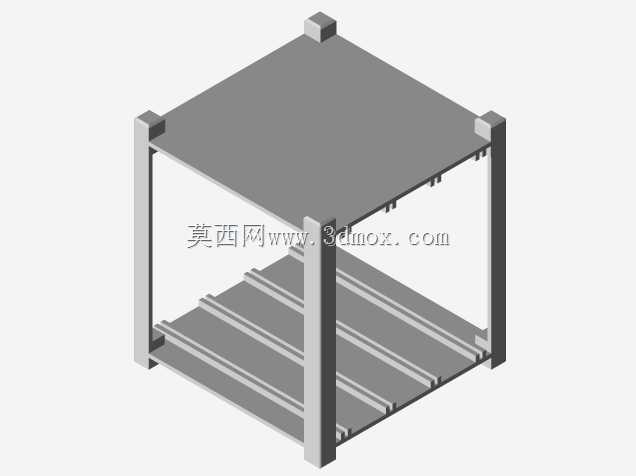

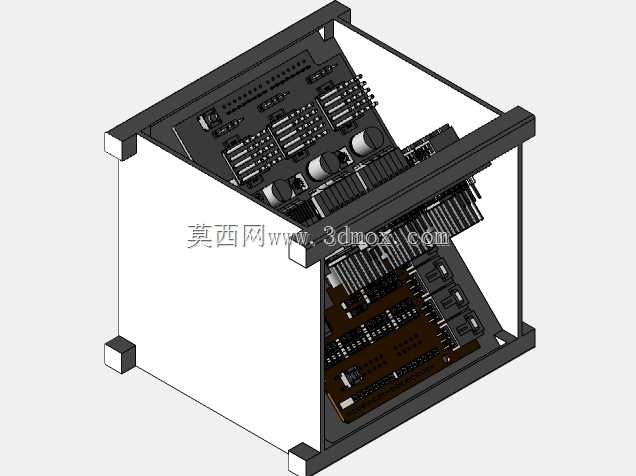

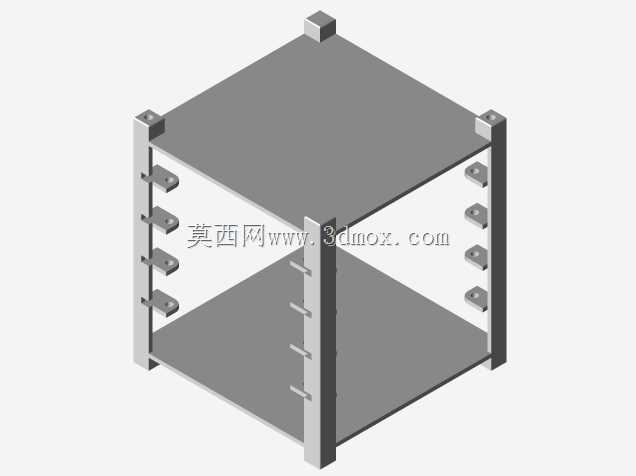

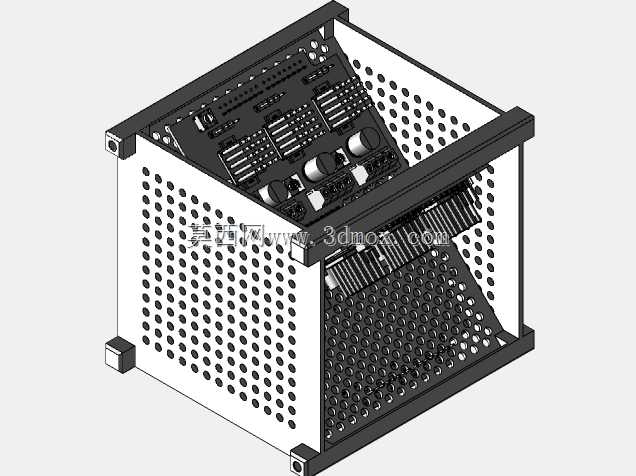

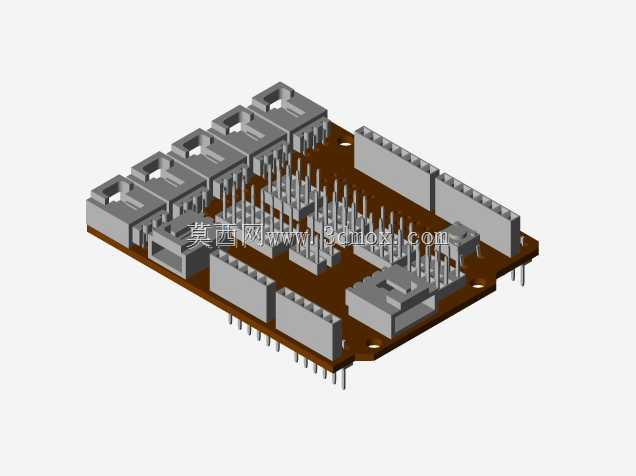

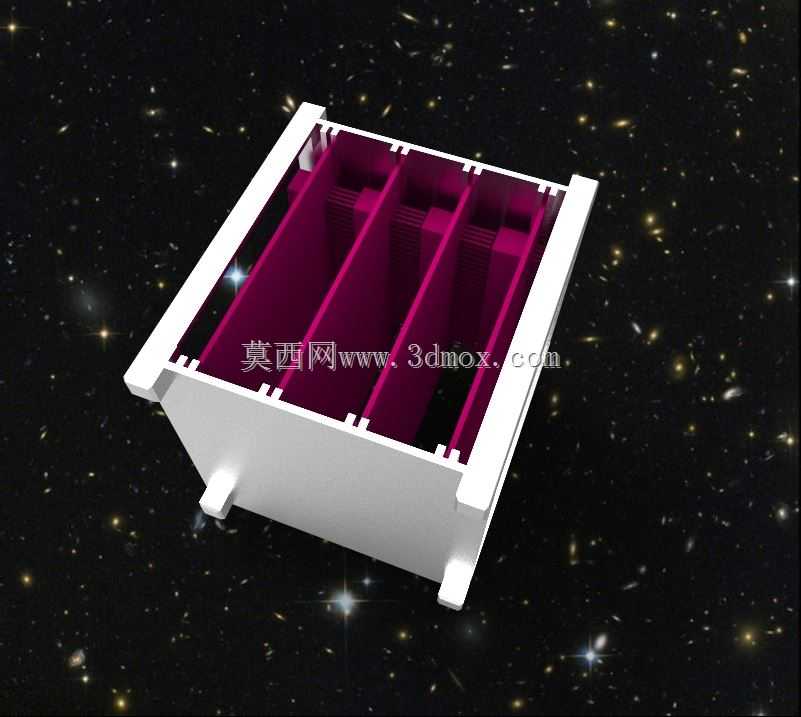

　　内部的轨道结构采用标准的板卡安装间距设计，能够兼容商用现货的星载电路板规格，电路板插入轨道后不需要额外的固定支架，仅通过轨道侧壁的定位凸点和端盖的压紧力即可实现可靠固定，这种设计大幅减少了紧固件的使用数量，既降低了装配工作量，也减少了多余物产生的风险。结构的顶部预留了可快速拆装的盖板安装接口，在整星总装测试阶段可以随时打开盖板调整内部设备布局、排查接线问题，临发射前再完成盖板的最终固定，盖板同样采用镂空设计，仅在需要屏蔽或遮挡的位置保留实体，其余位置做通槽处理进一步减轻重量。

　　针对长条形立方星的拓展需求，这套框架结构支持沿轴向拼接扩展，不需要重新设计主承力结构，仅通过延长侧壁和轨道的长度即可实现更长规格的立方星结构适配，内部电路板的安装长度也可以同步延长，能够容纳更大尺寸的载荷模块或更多的电池组。如果需要更大的横向安装空间，也可以通过切除相邻侧壁的非受力部分，将两个单舱框架的内部空间连通，实现横向的舱段扩展，这种模块化的拓展能力能够覆盖不同任务场景下的立方星结构需求，不需要为每个规格单独开发结构模具，大幅降低了小批量卫星的结构制造成本。

　　在安装边界的设计上，框架的外部包络严格遵循立方星的通用尺寸规范，所有外表面的凸起特征都控制在标准包络范围以内，确保能够适配通用的立方星分离机构，不会出现与发射适配器的干涉问题。框架的底部对接面设置了标准的分离连接点位，位置公差控制在0.1mm以内，保证分离动作的可靠性。所有的安装过孔都做了倒角处理，避免装配过程中划伤线缆或设备表面，内部的棱角位置也做了小圆角过渡，减少应力集中导致的结构断裂风险，能够承受发射阶段的高频振动与冲击载荷，不会出现结构疲劳失效问题。
