台式机用虎钳结构三维建模设计

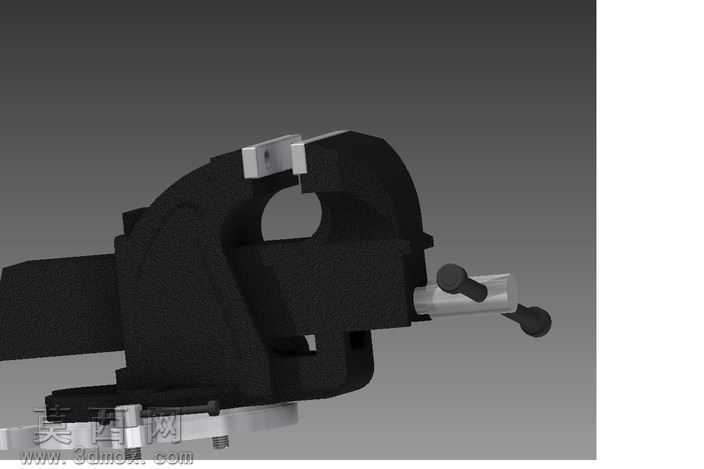

本作品为台式虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际设计规范，从核心功能结构出发完成全零件的独立建模与整体装配。建模阶段首先梳理虎钳的运动逻辑：固定钳身作为基础承载构件，活动钳身通过丝杠螺母副实现沿导轨方向的直线往复运动，配合钳口板完成工件的夹紧与松脱动作，每个零件的尺寸参数均参考通用台虎钳的行业标准设定，保证各部件的装配公差符合实际机械加工的配合要求，比如丝杠与螺母的螺纹配合间隙、活动钳身与固定钳身导轨的滑动配合间隙都做了合理预留，避免出现运动干涉问题。材质与渲染阶段，针对虎钳不同部件的实际材质做了区分设置：钳身主体采用铸铁材质，调整表面粗糙度参数还原铸铁件哑光磨砂的颗粒质感，表面做了轻微的做旧处理模拟实际工装使用的磨损痕迹；丝杠、手柄、紧固螺丝等传动与连接件采用调质钢材材质，设置金属反光参数还原机加工金属件的半光泽质感，边缘做细微倒角处理避免模型出现生硬的直角棱角；钳口板的齿纹部分单独做了凹凸纹理贴图，还原淬火钳口的防滑齿结构，提升模型的真实感。结构设计上完整还原了台虎钳的全部功能细节：包括活动钳身的锁紧结构、丝杠的限位结构、钳身底部的安装固定结构，所有可运动部件都保留了正确的运动自由度，能够直观演示虎钳从最大开口到最小夹紧位置的完整行程，清晰展现丝杠传动带动活动钳身位移的机械原理。整体建模过程以实用性为核心设计思路，没有添加冗余的装饰结构，每个构件都对应实际虎钳的功能需求，装配完成后经过多次干涉检查，确保所有零件的装配关系准确，既可以作为机械原理教学的演示模型，也可以作为工装夹具设计的参考素材，帮助设计者理解手动螺旋夹紧机构的结构逻辑与设计要点。
