手动螺杆式精密机用虎钳结构设计

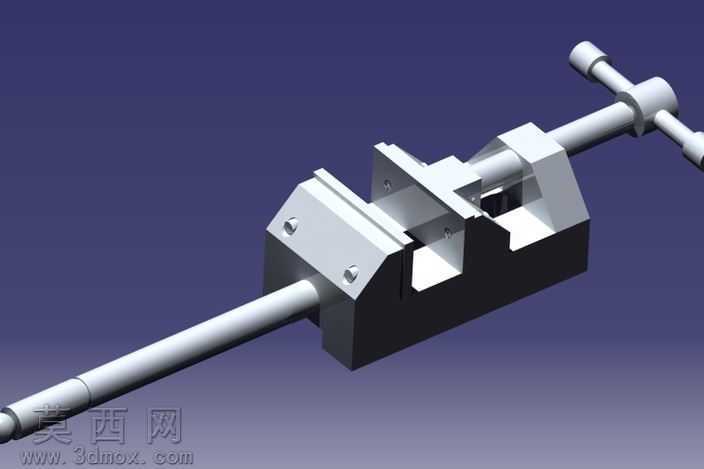

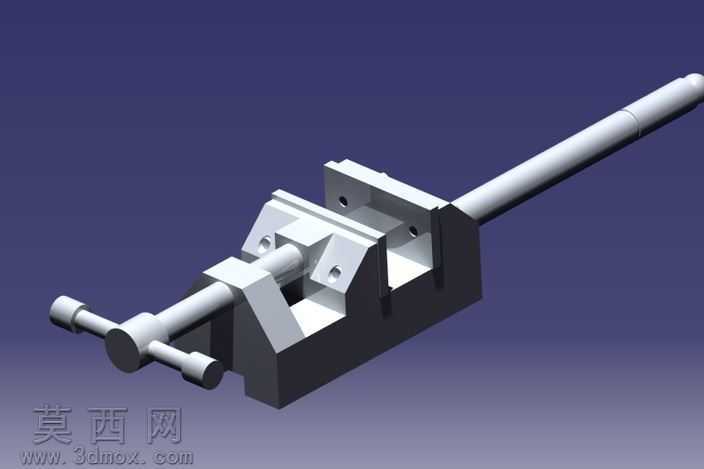

本作品为手动螺杆驱动的机用虎钳三维建模成果，整体采用CATIA V5完成全参数化建模与装配约束搭建，建模过程严格遵循机械加工工装的实际尺寸公差逻辑，对每一处配合面都做了贴合实际的间隙预留与约束定义。渲染阶段采用哑光金属材质搭配深紫渐变背景，通过三点布光突出金属件的棱边倒角与加工面质感，固定钳身、活动钳身的铸铁质感通过调整漫反射粗糙度、金属度参数还原真实工业铸件的视觉效果，螺杆、摇把等传动件则采用亮面钢材材质，区分不同零部件的加工工艺差异。结构设计上，该虎钳采用经典的螺杆螺母传动副实现钳口的开合进给，固定钳身设置有平行导轨结构，为活动钳身提供精准的直线运动导向，避免夹紧过程中出现钳口偏斜；活动钳身与螺母座采用嵌入式连接结构，保证传动过程中受力均匀，钳口位置预留了可更换钳口板的安装孔位，适配不同材质工件的夹紧需求，避免夹伤工件表面；加长摇把的设计符合手动操作的力矩需求，操作人员无需借助额外工具即可施加足够的夹紧力，尾部伸出的导向杆进一步提升活动钳身大行程开合时的运动稳定性。设计思路围绕机加工场景的实用需求展开，整体结构紧凑无冗余部件，所有零部件均符合机械加工的工艺可行性，不存在无法落地加工的异形结构，装配逻辑完全还原真实虎钳的拆装顺序，可直接用于工装结构教学、装配干涉检查以及后续的工程图导出工作，模型中各运动副均保留了正确的运动约束关系，可直接进行开合动作的运动仿真，验证螺杆行程与钳口开合范围的匹配度，排查传动过程中可能存在的结构干涉问题。
