创意S形堆叠结构概念方瓶设计

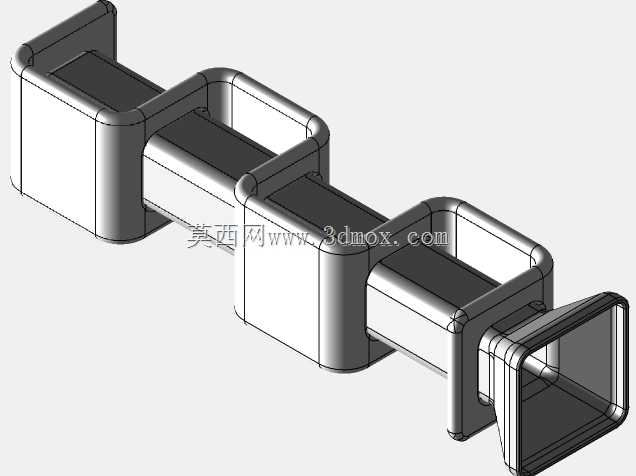

　　这款概念方瓶采用分段式S形弯折堆叠的主体结构，打破传统直筒容器的形态局限，主体框架采用哑光金属质感的硬质承托结构，内嵌透明储液腔室，顶部设置方形广口注入口，底部为平整方形支撑底座，整体结构兼顾视觉辨识度与放置稳定性。从实际应用场景来看，该结构既可以作为轻奢风格的家居装饰花器，适配现代简约、工业风的室内陈设场景，也可作为概念款香薰容器、定制款酒水包装容器使用，在文创展陈、品牌定制周边领域也有较高的适配性。从功能特性层面分析，分段式的弯折结构并非单纯的造型设计，每一段弯折形成的环形凸起结构，既可以作为手持部位的防滑受力点，提升握持时的摩擦力，避免光滑瓶身脱手滑落，也能在多瓶堆叠陈列时形成卡位结构，

　　上下瓶体可通过弯折处的凹凸结构实现嵌合固定，降低陈列时倾倒的风险。透明储液腔采用等截面方形通道设计，内部无多余死角，清洁时可以直接用长柄刷贯通清理，不会残留污渍，相较于异形曲面内腔的容器，维护难度大幅降低。设计思路上，整体没有采用多余的装饰构件，所有结构造型都同时服务于视觉表达与实用功能：顶部的广口设计既满足大口径花枝插入的花器使用需求，也方便液体灌注时不会洒漏，瓶口的外翻边结构可以搭配密封塞实现密封储液，拓展作为密封储液瓶的使用场景；金属框架部分采用等宽钣金弯折成型的工艺思路，建模时通过等距偏移曲面保证框架壁厚均匀，后续如果落地量产，可采用金属板材冲压弯折后焊接抛光的工艺，不需要复杂的曲面模具，能有效控制开模与制造成本；

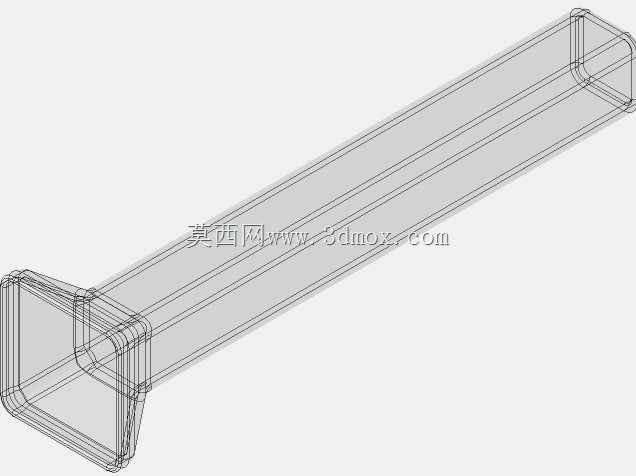

　　内嵌的透明腔体可采用高硼硅玻璃或者食品级PC材质吹塑成型，腔体外形与金属框架的内槽完全贴合，装配时可以从顶部滑入框架，通过框架上下端的翻边实现轴向固定，不需要额外的粘接或者紧固件，装配工序简单，后期更换透明腔体也十分便捷。外形尺寸方面，整体高度控制在常规手持容器的适配区间，底座边长与顶部瓶口边长保持一致，放置时的支撑面足够大，重心沿垂直中轴线分布，即使放置在倾斜角度5度以内的台面上也不会发生倾倒；金属框架的壁厚控制在1.2mm-1.5mm区间，既保证足够的结构强度，不会因为轻微磕碰发生变形，也不会因为壁厚过大导致整体重量超标，单瓶空载重量控制在300g以内，单手持握没有负重感。安装边界层面，该产品不需要额外的固定安装结构，

　　直接放置于平面即可使用，若作为展陈装置使用，可在底座预留沉头螺丝孔位，通过螺丝将瓶体固定在展架或者墙面上，实现壁挂式陈列，预留的孔位位于底座内侧，正常平视角度不会看到安装孔，不会破坏整体的视觉完整性。结构受力层面，金属框架承担了整体的结构强度，透明腔体仅承担储液功能，即使透明腔体受到轻微撞击出现裂纹，金属框架也能维持整体形态不会直接碎裂垮塌，使用安全性相较于全玻璃或者全塑料的异形容器有明显提升。在建模实现过程中，需要重点控制金属框架弯折处的圆角半径，避免过小的弯折半径导致钣金加工时出现开裂，同时要保证透明腔体外表面与金属框架内表面的配合间隙控制在0.2mm以内，既方便装配，也不会出现晃动异响；上下段的弯折对位需要保持同轴度误差在0.1mm以内，保证多瓶堆叠时可以顺畅嵌合，不会出现卡位偏移的问题。
