英制长点式点焊螺柱结构设计

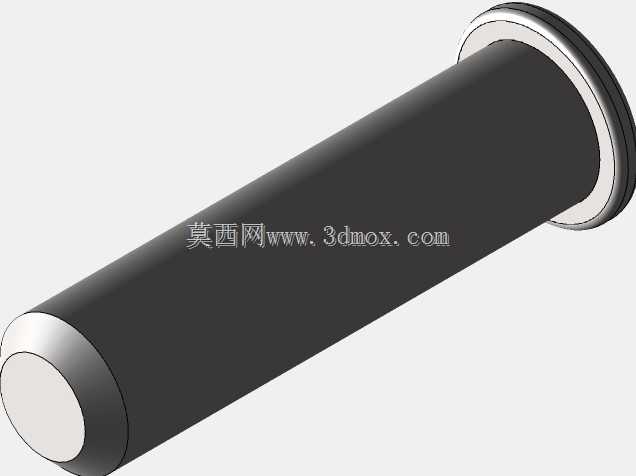

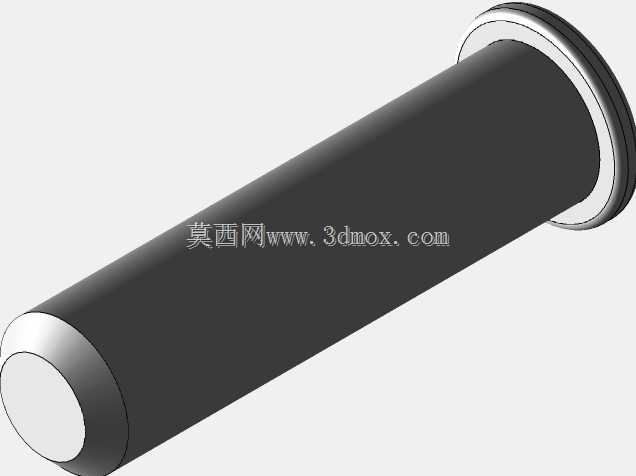

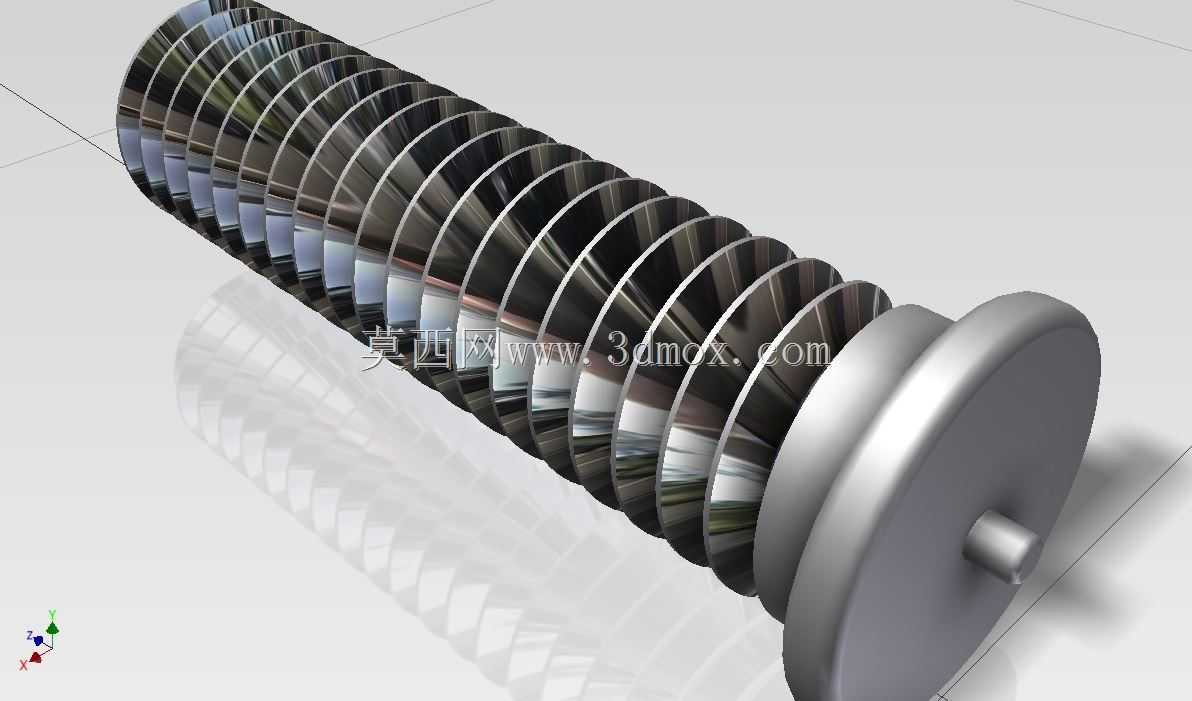

在钣金加工、机柜组装、汽车白车身焊装这类需要在薄板金属基材上快速构建安装点位的场景里，点焊螺柱是使用频率极高的一类紧固件，区别于需要预先冲孔、攻丝的传统螺栓连接方案，这类螺柱可以直接通过电容储能或者电阻焊的方式，将螺柱端面焊接固定在0.8mm到3mm厚度的金属薄板表面，不需要在板材背面预留操作空间，也不会破坏板材另一侧的外观平整度，非常适合封闭腔体、外观面板这类无法进行背面操作的安装场景。这款10-24规格、有效连接长度3/4英寸的长点式螺柱，设计时首先考虑了焊接端的结构合理性，螺柱焊接端设置的凸点结构，是整个零件的核心功能部位，焊接瞬间大电流会集中从凸点位置通过，瞬间熔化凸点及对应板材接触区域，在焊枪压力作用下形成牢固的焊接熔核，不需要额外填充焊料，焊接后焊点强度足以满足常规的零部件挂载需求，抗剪切力和抗拉力都能达到同规格螺纹紧固件的性能要求。螺柱整体采用全螺纹结构，3/4英寸的有效螺纹长度可以适配不同厚度的被连接件，搭配平垫、弹垫以及对应规格的螺母，就能完成电气元件、走线支架、内饰衬板、小型功能模块的固定安装，长螺纹设计也预留了足够的调节余量，即使被连接件存在一定的厚度公差，也能通过螺母的旋合位置调整来适配，不需要额外更换紧固件规格。建模过程中，螺纹部分采用标准的英制统一螺纹牙型参数，牙型角60度，螺距匹配10-24规格的标准粗牙螺纹参数，保证和标准螺母、螺纹孔的互换性，不会出现螺纹卡滞、配合间隙过大的问题。螺柱的柱身部分做了同轴度公差约束，焊接后柱身和板材表面的垂直度偏差控制在合理范围内，避免后续安装螺母时出现偏斜，导致连接应力集中。焊接端的凸点尺寸经过匹配设计，凸点高度和直径刚好适配常规的电容储能螺柱焊枪参数，不需要操作人员额外调整焊接能量参数，就能获得稳定的焊接质量，既不会因为能量过小导致虚焊，也不会因为能量过大焊穿薄板基材。这类螺柱在实际使用时，不需要预先在板材上加工定位孔，依靠焊枪的磁吸定位座就能保证螺柱的焊接位置精度，单颗螺柱的焊接过程只需要不到0.1秒，批量装配时效率远高于传统的冲孔、攻丝、穿螺栓的工艺，而且焊接位置的板材背面只会留下极浅的焊痕，对于外观要求高的不锈钢面板、冷轧钢喷塑面板来说，后续表面处理后几乎看不到背面的焊接痕迹，能很好的满足外观件的装配要求。在电气机柜装配场景中，这类螺柱常用来固定接地端子、走线槽、内部安装支架，因为焊接后螺柱和柜体板材直接熔接为一体，导电性能优异，不需要额外做接地跨接处理，就能满足电气安全的接地连续性要求；在汽车内饰装配场景中，这类螺柱焊接在车身钣金内侧，用来固定内饰卡扣、线束卡扣、隔音棉固定座，长螺纹设计可以适配不同厚度的隔音层和内饰板，不会因为内饰件厚度偏差导致固定不牢。建模时还考虑了螺柱的端部倒角结构，螺纹起始端做了导向倒角，方便螺母快速旋入，即使焊接后存在轻微的螺柱偏斜，倒角结构也能引导螺母顺利对位，减少装配时的对位时间，提升批量装配的效率。
