壁挂式多层置物承托支架结构设计

　　日常做结构设计时，这类壁挂层架的支架往往是容易被忽略但直接影响使用安全的部件，很多新手建模时只做外观造型，忽略安装边界和受力逻辑，最后打样出来要么装不上墙面，要么放重物后出现形变。先从实际应用场景说，这类支架多用于室内墙面的置物层板固定，常见于卫浴间、厨房、办公区域的墙面收纳场景，替代落地置物架节省地面空间，安装位置多为平整的混凝土墙面或者实心砖墙，不建议直接固定在空心石膏板上，除非提前做背板加固处理。

　　从实际用途来看，这个构件的核心作用是连接墙面与层板，将层板上放置物品的竖向荷载均匀传递到墙面固定点，同时保证多层板之间的间距一致，避免层板倾斜滑落。很多人做这类支架时会把固定耳位做的太薄，实际安装时螺丝锁紧的力矩很容易让耳位出现应力开裂，这个设计里的上下固定耳位做了翻边加强，和竖梁主体是一体化折弯成型，没有额外的焊接接缝，从根源上减少了焊接处应力集中导致的断裂风险。

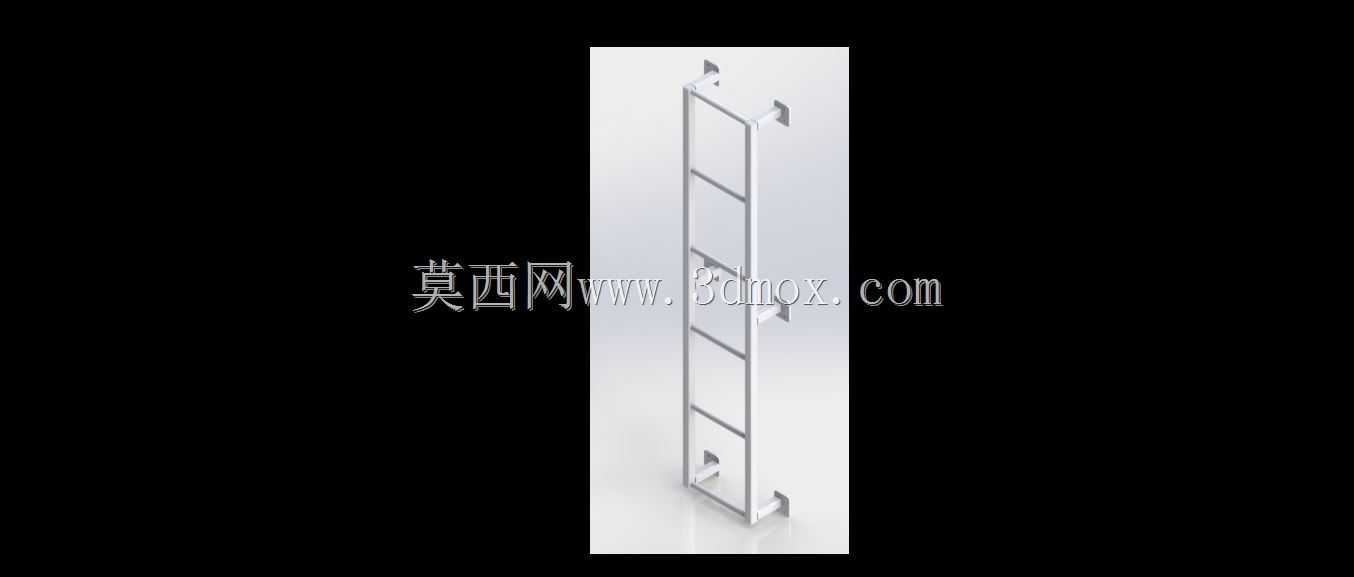

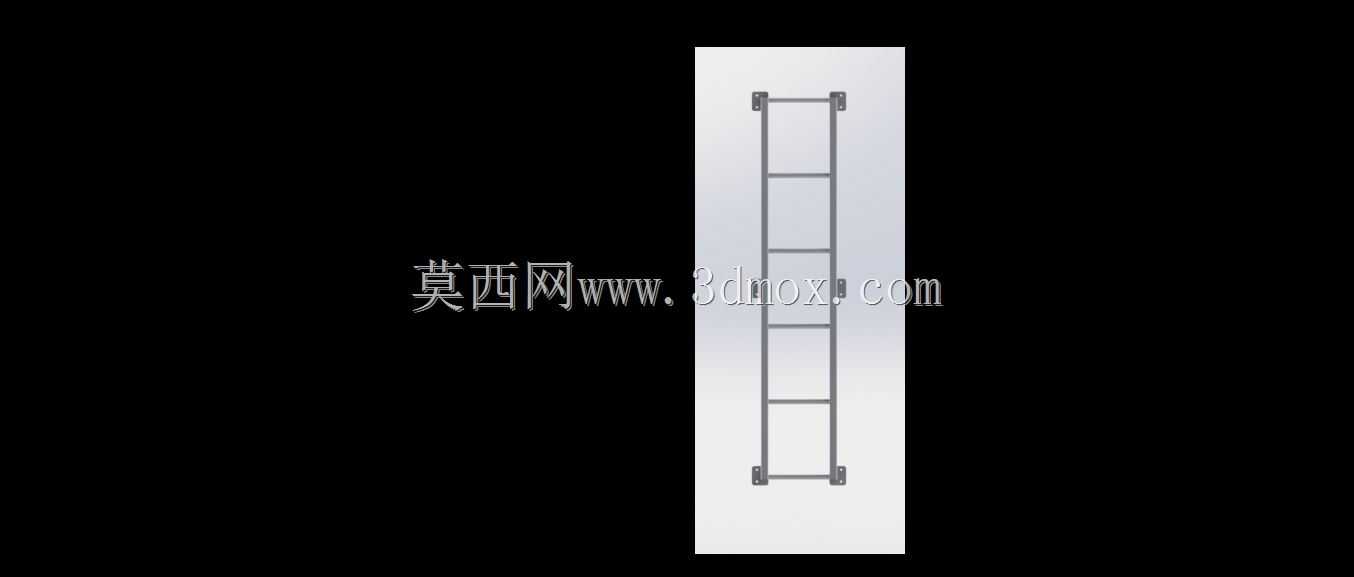

　　说下功能特性，整个支架采用竖梁一体式结构，等距分布四个层板承托卡位，每个卡位都做了向上的折边，层板放上去之后不会向前滑脱，不需要额外打胶或者螺丝固定层板，后期拆装调整层板高度也很方便，只要把层板抬起来就能取下，调整卡位位置即可。竖梁的截面采用U型折边结构，相比平板结构的抗扭抗弯性能提升40%以上，同等承重要求下可以用更薄的板材加工，降低材料成本。上下两端的固定耳位和竖梁主体垂直，安装时耳位完全贴平墙面，螺丝锁紧后不会出现支架翘起的问题，每个耳位上预留的安装孔做了沉头设计，锁紧后螺丝头不会突出耳位表面，避免刮蹭到放置的物品或者安装人员的手。

　　设计思路上，首先是确定安装边界，墙面固定的孔位间距要符合常规家装的膨胀螺丝安装间距要求，不能太近否则墙面打孔时容易出现混凝土开裂，固定孔的直径要适配常用的M6膨胀螺丝，孔位边缘到竖梁边缘的距离要留够扳手操作的空间，不然安装时螺丝没法顺利锁紧。然后是层板承托的卡位尺寸，每个卡位的折边高度要足够，至少要能挡住层板底部的防滑垫，避免层板受侧向力时滑落，卡位之间的间距是等距设计，加工时可以用连续模一次冲压成型，减少后续的折弯校准工序，提升批量生产的效率。竖梁的长度是根据四层置物的常规使用高度确定的，总长度控制在成年人站立时伸手可及的范围，最上层的高度不会超过普通人抬手取物的舒适高度，最下层的高度也不会太低导致清洁地面时磕碰。

　　外形尺寸与安装边界方面，竖梁主体的宽度控制在50mm以内，不会因为太宽占用过多墙面空间，也不会因为太窄导致承托时层板出现局部凹陷。安装时需要注意，两个支架配合使用时的横向间距要根据层板的长度调整，常规1.2米长的层板需要搭配两个支架，间距控制在800mm左右，过长的层板需要在中间增加第三个支架，避免层板中间下垂。固定耳位突出竖梁背面的距离刚好是折边的厚度，安装后竖梁和墙面之间留有微小的缝隙，避免墙面不平时支架安装出现歪斜，这个缝隙也能让空气流通，减少支架背面长期贴墙出现的积潮锈蚀问题。建模时要注意折弯处的圆角处理，所有外露的边缘都做了R1的圆角，没有尖锐的毛刺边，安装和使用过程中不会划伤手部，每个承托卡位的折弯角度控制在90度±0.5度，保证层板放上去之后处于水平状态，不会出现一端高一端低的问题。另外还要考虑加工工艺的可行性，整个支架用单张板材冲压折弯即可成型，不需要额外的焊接或者铆接工序，板材选用冷轧钢板加工，表面做喷塑处理，适配潮湿环境下的使用需求，不会轻易出现锈迹。
