小型直动式电磁控制阀三维结构设计

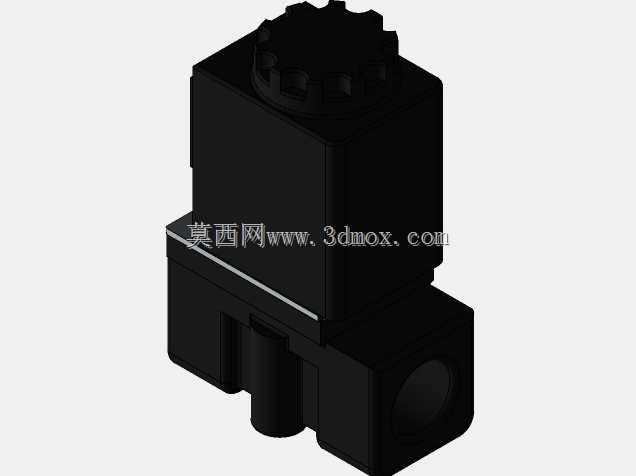

　　这款小型直动式电磁阀的三维结构，是针对紧凑型流体控制回路开发的执行元件，在实际工业场景中，这类阀件常被集成在小型气动工装、实验室流体管路、小型液压站控制支路、医疗设备流体通断模块中，承担介质通路的通断切换功能，相比手动阀，它可以通过电信号实现远程控制，适配自动化设备的时序控制逻辑，不需要人工手动操作就能完成管路的开关动作，响应速度可以满足多数常规工业控制场景的需求。从结构设计思路来看，这款阀采用了上下分体式的布局，上部为电磁驱动的线圈与动铁芯腔体，下部为阀体流道部分，这样的拆分设计一方面方便装配时先完成下部阀体的流道加工与密封件安装，再将上部驱动模块扣合固定，降低装配难度，另一方面也能在后期维护时单独更换上部驱动组件，不需要将整个阀体从管路上拆下，减少管路拆装的工作量。上部驱动端的顶部设计了齿状旋钮结构，这个结构并非装饰，在实际应用中，当设备断电需要应急手动操作时，可以通过这个齿状结构手动按压或者旋转动铁芯，强制打开或者关闭阀口，实现故障状态下的应急操作，齿状的外形可以增加手动操作时的摩擦力，避免打滑，即使戴着手套也能顺利施力。下部阀体的流道采用了直角式的通路设计，介质从侧面的横向接口进入，经过阀口后从下部或者另一侧的接口流出，这种直角流道的布局可以有效缩减阀件的安装占用空间，在管路布局紧凑的设备内部，不需要预留过长的直管段就能完成安装，适配密集排布的阀岛或者集成阀组的安装需求。阀体侧面的接口采用了内螺纹的连接形式，

　　这种连接方式是工业管路中最通用的连接形式之一，可以直接和同规格的金属气管、液压油管或者塑料软管接头配合，不需要额外定制转接件，降低现场安装的适配成本。从安装边界来看，这款阀的整体外形为近似长方体结构，没有向外突出的多余结构，安装时只需要预留出阀体本身的长宽高空间，再加上上部接线端的接线空间、侧面管路接头的安装操作空间即可，不需要额外预留过大的操作余量，非常适合在空间受限的小型设备内部使用。在功能特性上，这款直动式电磁阀不需要依赖介质压差就能完成阀口的开闭动作，即使在真空回路、低压流体回路中也能正常工作，不会出现压差不足导致阀口无法正常开启的问题，相比先导式电磁阀，它的适用压力范围更广，尤其是在低压、小流量的控制场景中，

　　工作稳定性更有优势。阀体的密封结构设计在动铁芯与阀口的接触位置，采用了平面密封的形式，密封件的压缩量在建模时就做了合理的预留，既可以保证阀口关闭时的密封性能，避免介质内漏，又不会因为密封件压缩量过大导致动铁芯动作阻力增加，影响电磁阀的响应速度和使用寿命。上部电磁线圈的腔体做了全封闭的结构设计，可以阻挡车间内的粉尘、切削液飞溅进入线圈内部，适配普通工业车间的使用环境，不需要额外加装防护外壳就能满足IP54左右的防护等级，减少现场使用的防护成本。在建模过程中，这款模型的各个配合面都做了合理的公差预留，比如上部驱动模块和下部阀体的配合止口，预留了0.02-0.05mm的装配间隙，既可以保证两个部件能够顺利装配，

　　又不会因为间隙过大导致配合错位，影响动铁芯的动作同轴度；动铁芯的导向部分和腔体之间预留了合适的滑动间隙，保证动铁芯在通电吸合、断电复位的过程中不会出现卡滞，同时也能减少滑动部位的磨损，延长阀件的使用寿命。流道部分的内壁做了圆角过渡处理，没有尖锐的直角结构，这样可以减少介质在流道内的流动阻力，降低介质通过阀件时的压力损失，同时也能避免介质中的杂质在直角位置沉积，长期使用后造成流道堵塞的问题。这款阀的安装固定方式可以采用侧面支架固定，也可以直接通过管路接头的螺纹将阀固定在管路上，两种固定方式都能保证阀件在工作过程中的稳定性，不会因为介质流动的冲击或者设备的振动出现松动。在实际选型应用中，这类小型电磁阀常被用来控制压缩空气、低压液压油、清水等常规中性介质，在小型自动化生产线的气动回路中，它可以控制气缸的伸缩动作，配合传感器完成工件的夹紧、移送、定位等工序；在小型液压设备中，它可以控制小吨位油缸的动作，完成小型工件的压装、顶升等操作；在实验室流体设备中，它可以控制试剂管路的通断，实现试剂的定量加注、通路切换等功能。
