公共卫生诊所机电管线综合排布设计

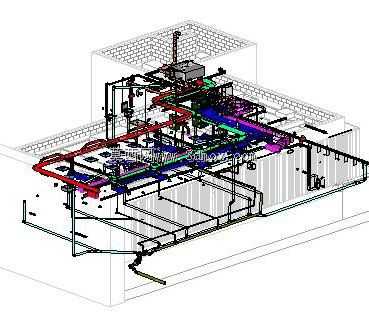

　　这套公共卫生诊所MEP三维设计成果，是针对基层医疗场所机电系统落地需求完成的全专业整合设计，覆盖诊所内部给排水、暖通、电气三大核心机电系统的空间排布与接口预留，完全匹配基层公共卫生服务场所的日常运营功能需求。不同于普通商用建筑的机电设计，公共卫生诊所的MEP系统需要兼顾诊疗区、消毒区、候诊区、污物处理区等不同功能分区的特殊使用要求，比如诊疗区域的给排水点位需要匹配诊疗台、洗手池的精准定位，消毒供应区域的通风管路需要满足负压排风要求避免交叉污染，候诊区域的空调送风需要兼顾人员舒适度与气流组织合理性，污物暂存区域的排水管路需要设置独立水封与防回流结构，这些特殊需求都在三维模型中做了针对性的结构适配。从设计思路来看，

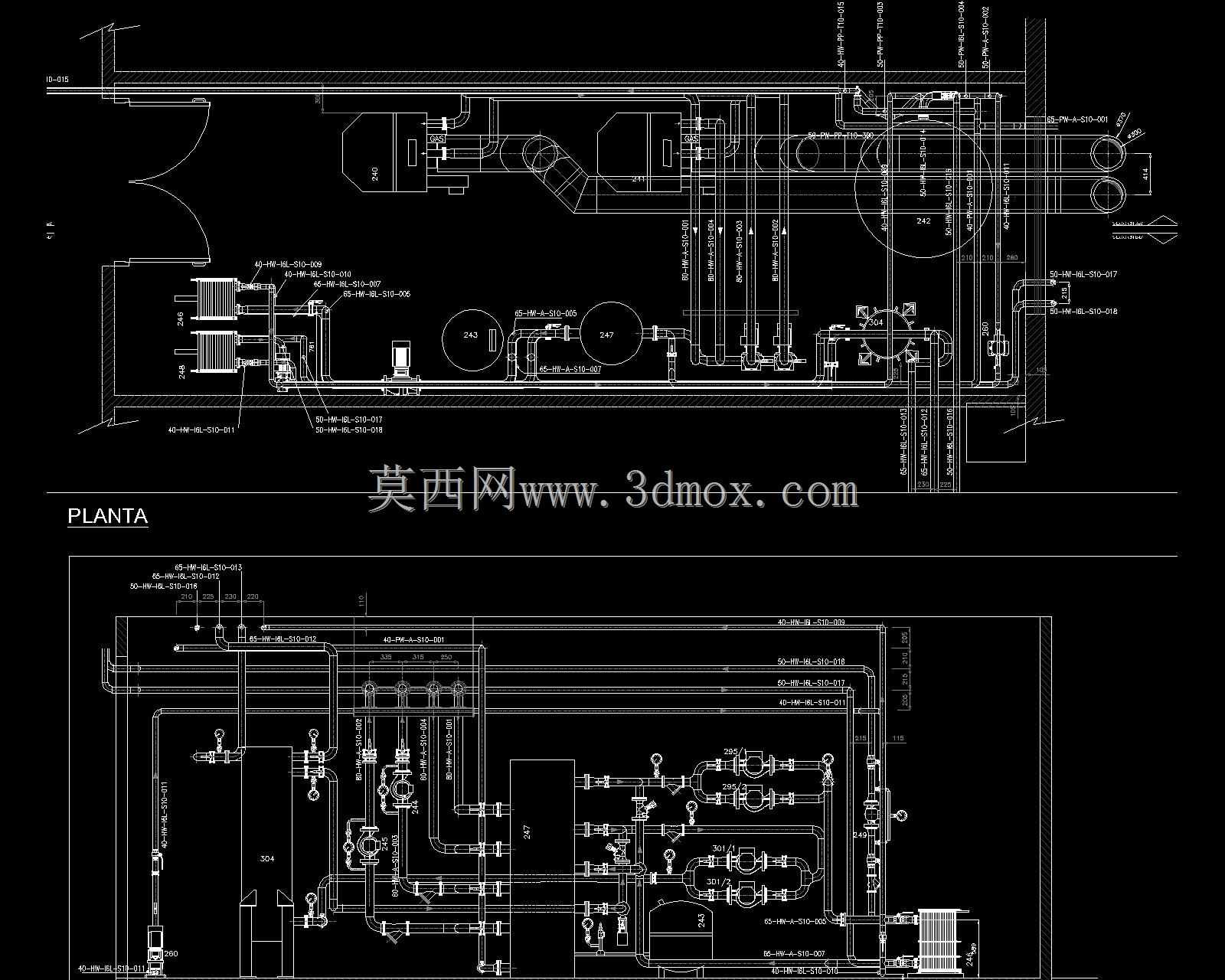

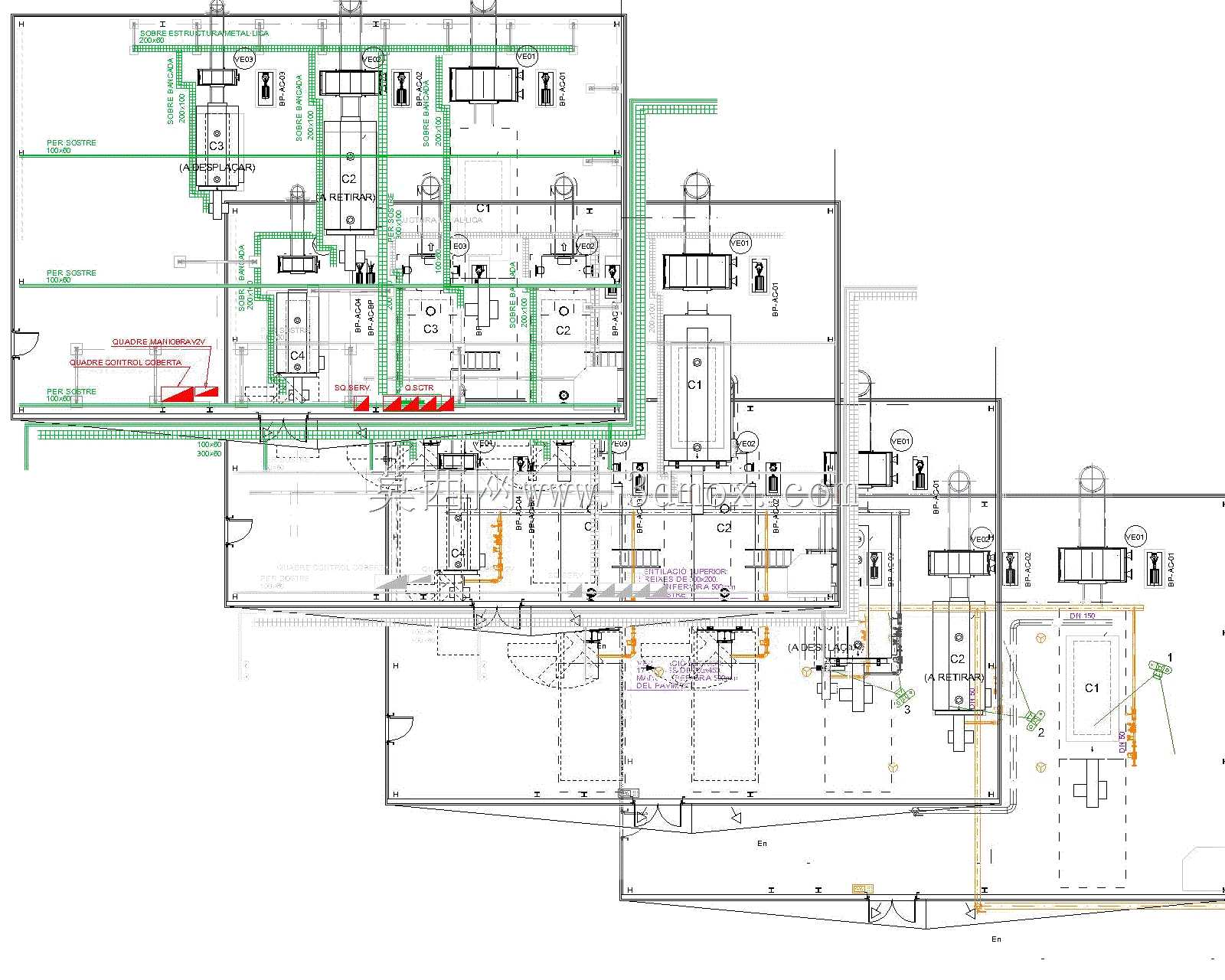

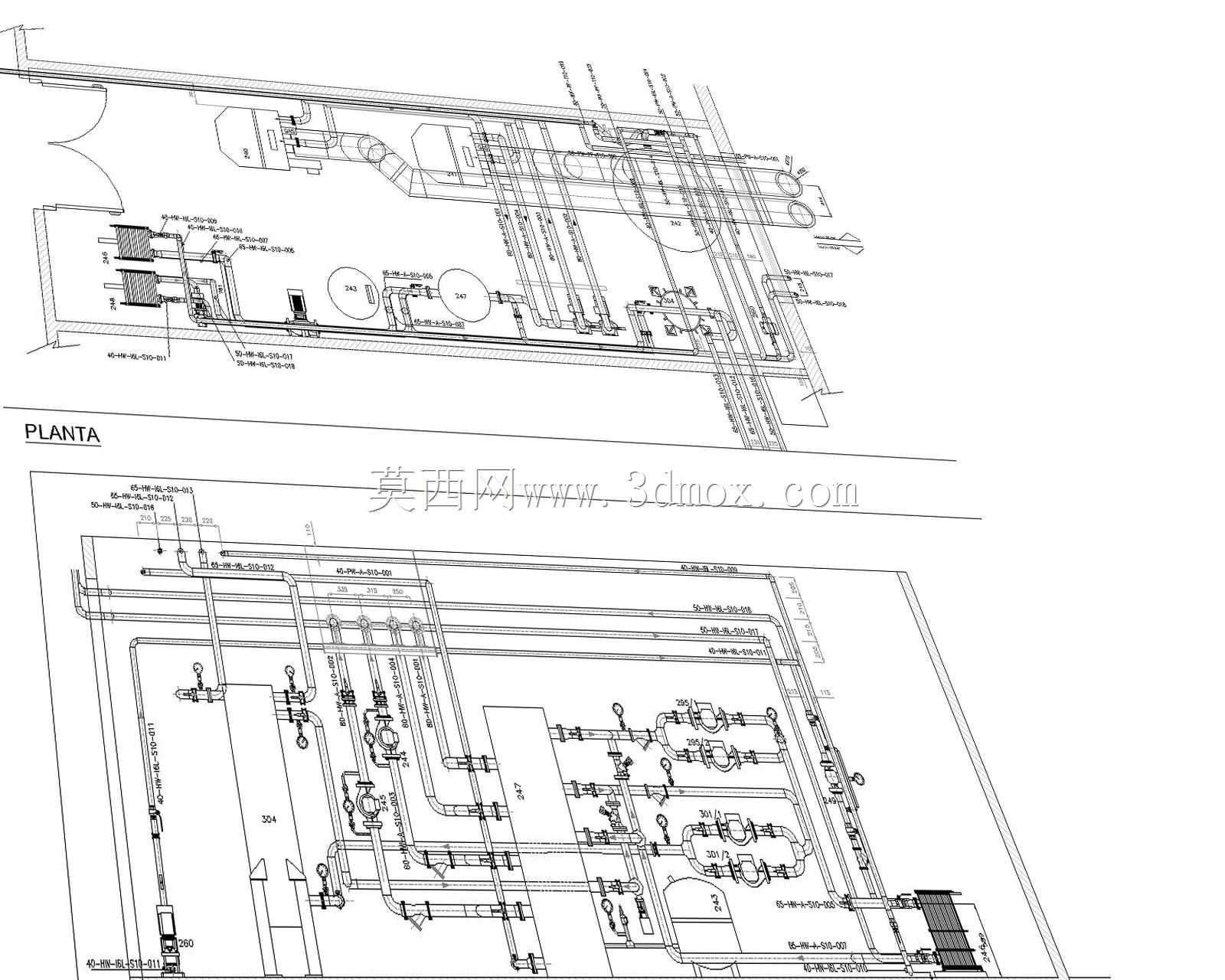

　　整个模型采用全专业协同建模的逻辑推进，先基于建筑主体结构完成墙体、楼板、梁柱的基准定位，再按照小管让大管、有压管让无压管、常温管让高低温管、弱电让强电的管线排布原则，逐层梳理各系统管路的走向与标高，在走廊、管道井等管线密集区域做了多层排布优化，将不同系统的管路按照维护优先级分层布置，最上层布置电气桥架与消防管线，中间层布置暖通送排风管道，最下层布置给排水管路与冷凝水管，同时预留了足够的安装操作空间与后期维护检修通道，避免后期施工阶段出现管线碰撞、无法安装的问题。在安装边界控制上，所有管线的排布都严格贴合建筑结构的净空要求，诊所公共区域的管线最低点完成面距离地面预留了不低于2.4米的通行净空，

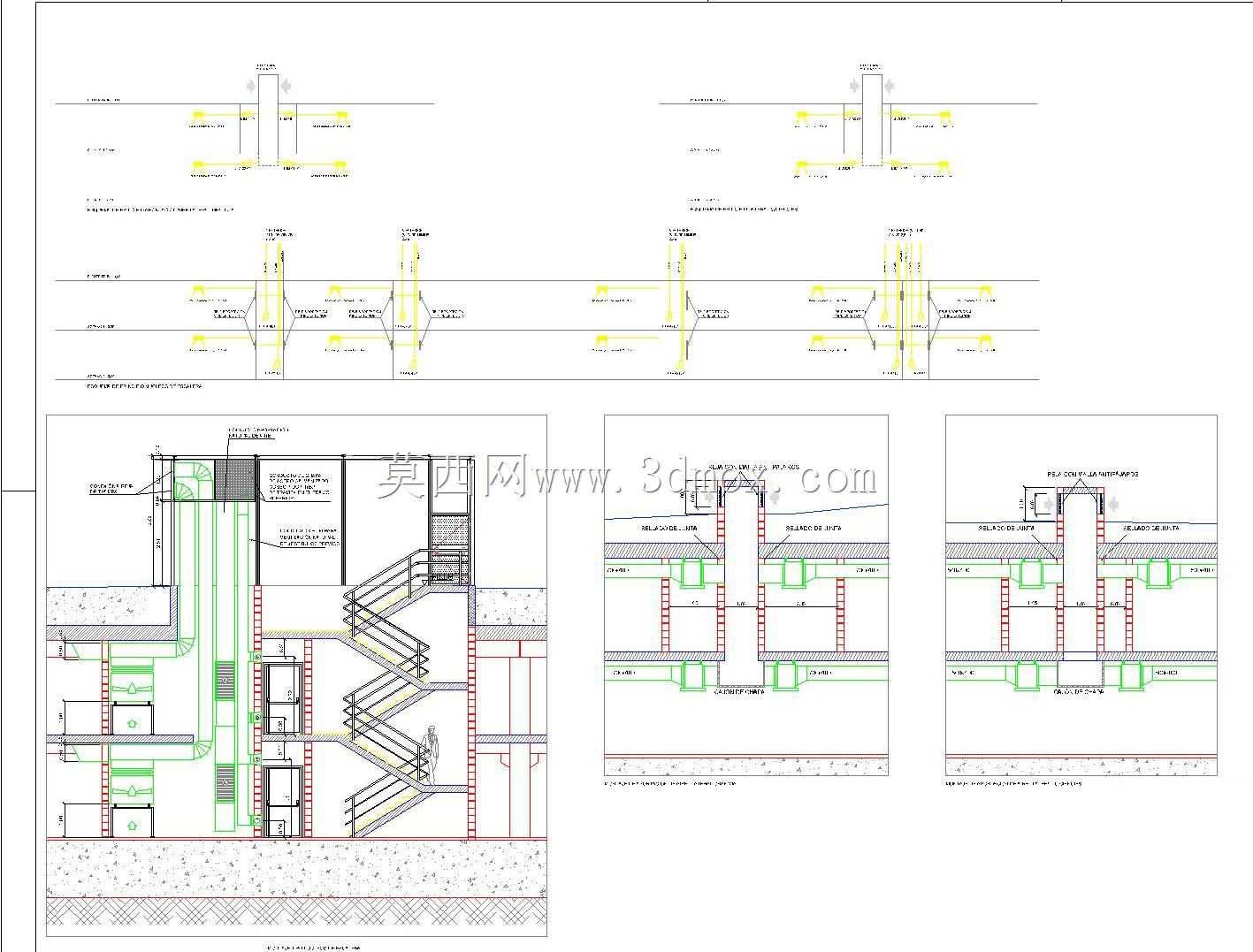

　　诊疗房间内的管线最低点避开诊疗设备安装区域与人员操作空间，所有穿墙、穿楼板的管路都预留了对应的套管安装位置，不同系统管路之间的安全间距完全符合机电安装规范要求，比如电气桥架与给排水管道的平行间距不小于300毫米，交叉位置做了防水弯处理避免管路结露滴水影响电气线路安全，暖通管道的支吊架位置都做了点位标注，匹配不同管径管路的承重要求，避免后期安装出现支架间距过大导致管路变形的问题。从实际应用场景来看，这套设计成果可以直接用于诊所机电施工的技术交底，施工人员可以通过三维模型直观查看每一段管路的走向、标高、接口位置，减少二维图纸识图偏差导致的施工返工，同时也能为后期诊所的机电系统维护提供直观的参考，

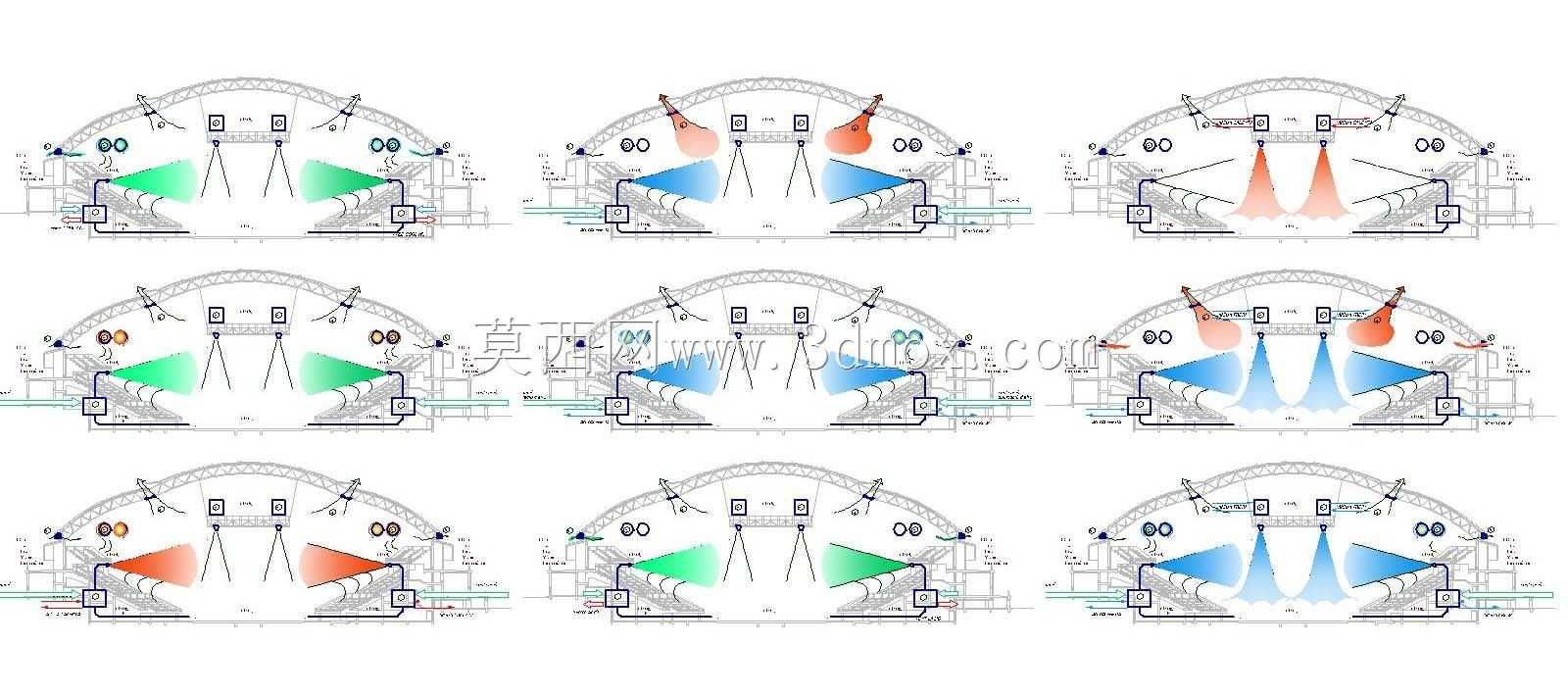

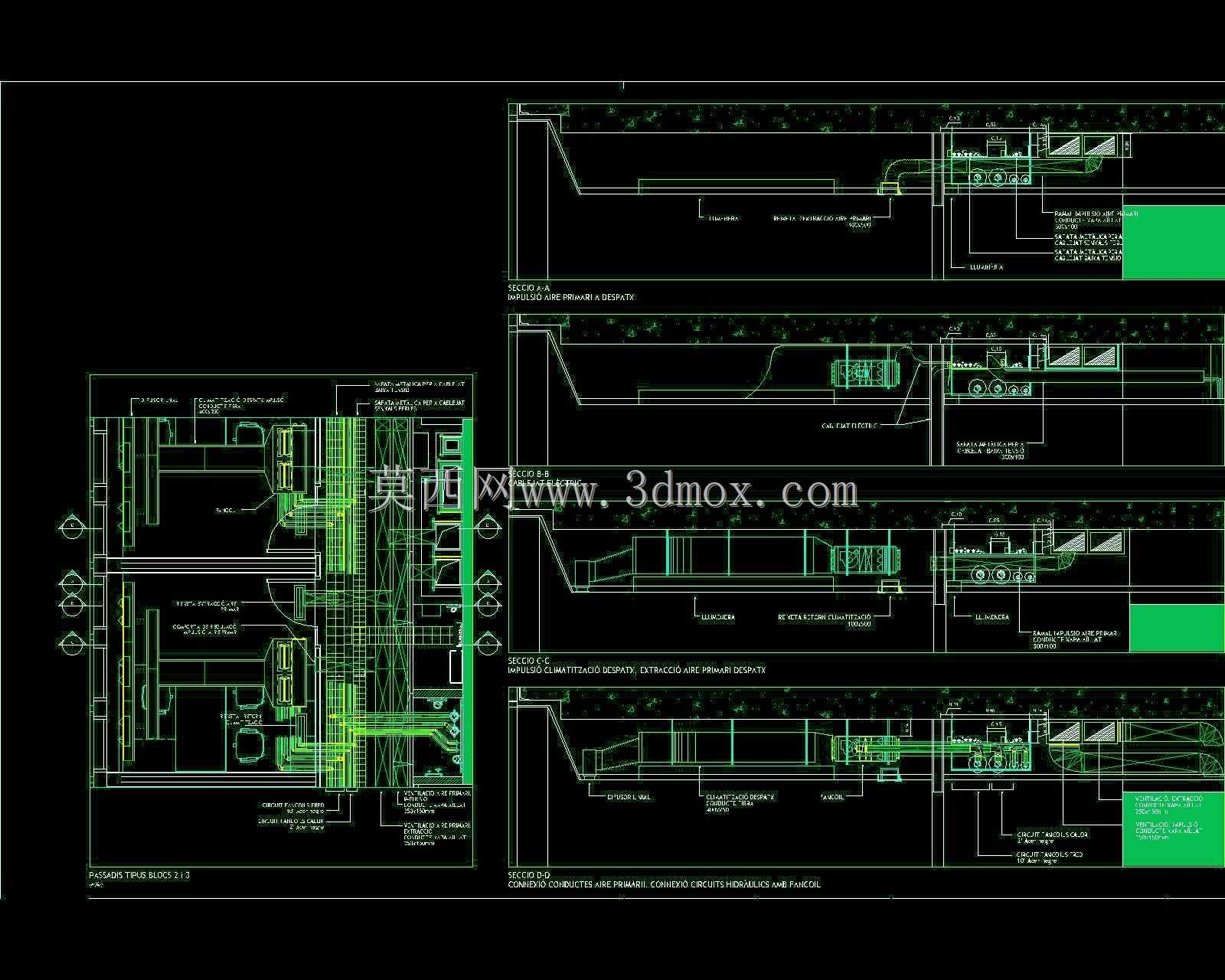

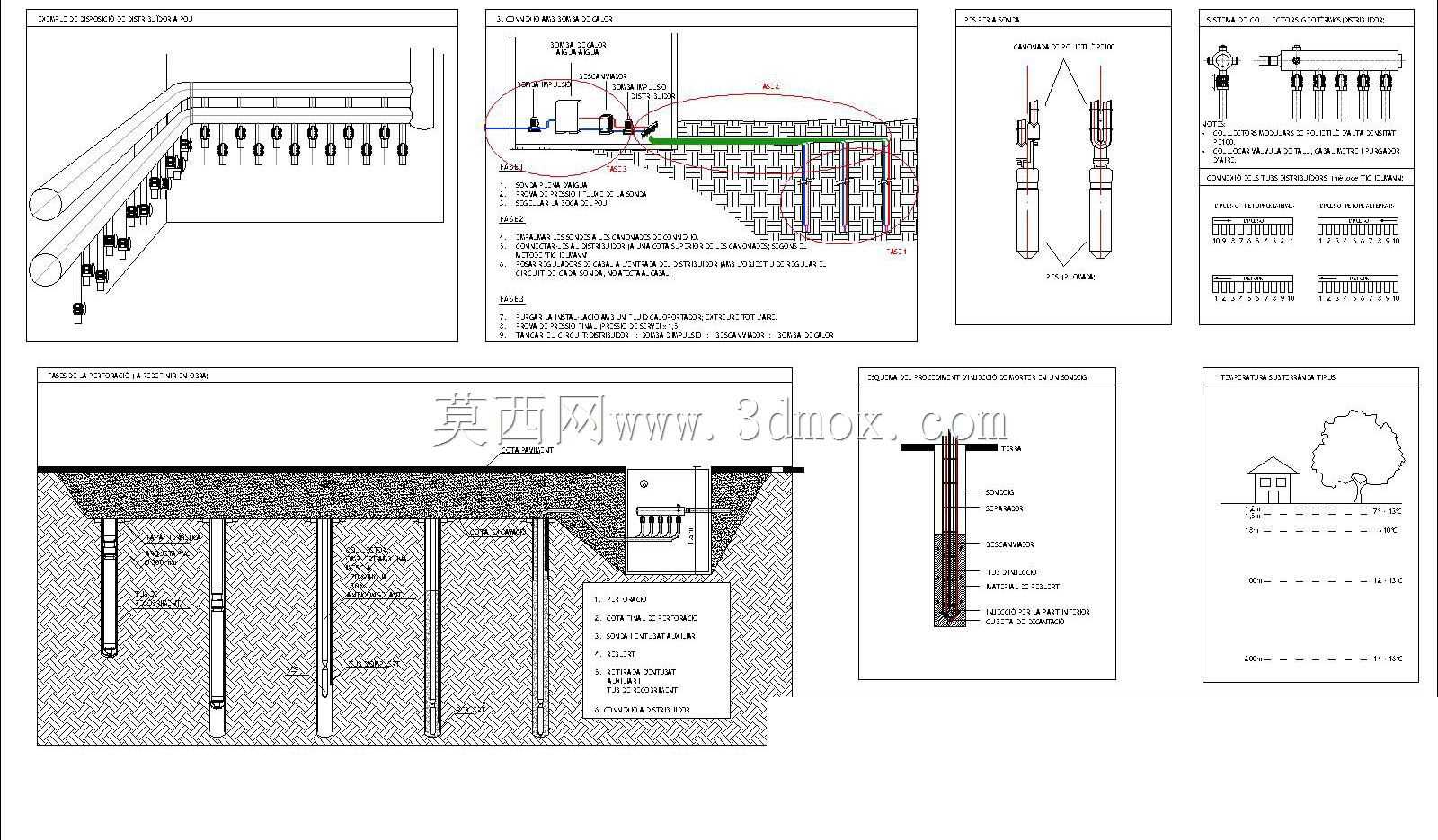

　　运维人员可以快速定位不同系统管路的控制阀门、检修口位置，提升日常维护效率。针对医疗场所的特殊使用需求，模型中还对感染控制相关的管路做了独立标识，比如医疗污水排放管路采用独立的走向设计，不与普通生活污水管路混接，通风系统中污染区域的排风管路设置了独立的止回装置，避免排风倒灌进入清洁区域，所有电气线路的敷设都避开了用水点位的正上方，降低漏电安全隐患。在管路细节设计上，不同系统的管路都做了明确的区分，给水、排水、消防水、送风、排风、强电、弱电各系统的管路采用不同的颜色标识，方便施工阶段的材料区分与安装校验，所有管路的转弯位置、变径位置都采用标准管件连接，减少现场非标加工的工作量，提升施工效率与安装质量。整个模型的空间排布充分考虑了诊所后期功能调整的可能性，在主要走廊的管线桥架中预留了15%左右的备用管路空间，满足后期新增诊疗设备的机电接驳需求，不需要大范围拆改已完成的机电管线，降低后期改造的成本与施工难度。
