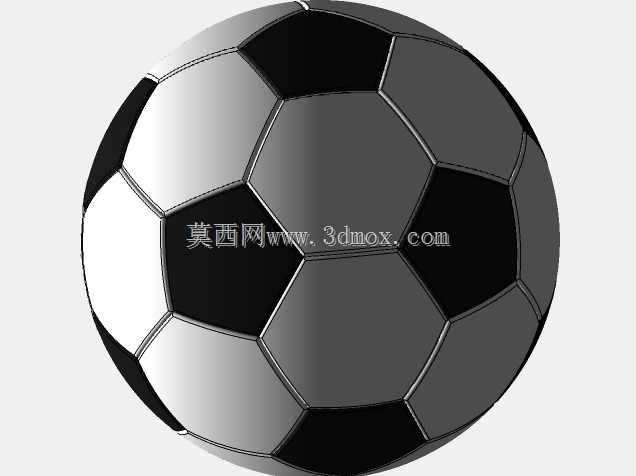

经典黑白拼接球面运动器材结构设计

　　做了十几年结构设计，经手的曲面类零件少说也有上百套，这次做的经典黑白拼接球面结构，最初是给体育用品展示道具项目做的配套结构件，后来也被文创周边、教学演示教具的项目方拿去改了几版用。很多刚入行的工程师觉得这种拼接球就是拉几个多边形切个球面就行，真上手做就知道，曲面拼接的公差控制、片体之间的贴合度、接缝处的过渡处理，每一步都藏着细节。

　　先从实际应用场景说，这个结构最核心的使用场景是体育用品领域的实体足球生产母模，不管是手缝足球、热粘合足球还是机缝款，球面片体的裁切尺寸、拼接位置的弧度匹配，全靠这个三维结构做前期的尺寸验证，要是片体的边缘弧度算错了，裁出来的皮料拼到最后要么鼓包要么拉不平整，生产线上整批料报废都是常有的事。除了体育用品生产，这个结构还常被用在工业设计的教学案例里，给刚学曲面建模的学生讲多边形球面拓扑、G1连续曲面拼接的时候，拿这个结构当示例比讲十页理论都直观，还有做商业美陈的团队，会把这个结构等比例放大做装置艺术，靠曲面的光影变化做空间装饰，甚至有做精密轴承的厂家，参考这种多片拼接的球面配合结构，改了几版球面滑动轴承的保持架结构，跑合测试的时候磨损率比原来的一体式结构降了近两成。

　　说到设计思路，最开始做这个结构的时候，我没直接拿球面切多边形，而是先从正二十面体的拓扑结构入手，毕竟经典足球的球面拼接逻辑，本质上就是正二十面体截角之后形成的三十二面体结构，五边形和六边形的边长必须严格相等，这是所有后续设计的基础，要是边长差个零点几毫米，最后拼出来的球面圆度就达不到要求。很多新手做的时候容易犯的错就是直接在球面上投影多边形，忽略了球面展开之后的片体边缘是弧线不是直线，真拿到生产端裁料的时候，平面裁切的料一贴到球胎上，边缘就会出现褶皱。我做的时候先把三十二面体的每个平面片体单独做了曲面偏移，再和基准球面做布尔求交，保证每一块片体的外表面都完美贴合基准球面的曲率，片体之间的接缝处留了0.15毫米的配合间隙，不管是做实体模型的3D打印拼接，还是做生产用的裁切模具，这个间隙量刚好能抵消材料厚度带来的装配误差，不会出现拼到最后一块塞不进去的情况。

　　再讲尺寸和安装边界，我做的这个基准模型是按照标准五号足球的尺寸做的，球面直径控制在218毫米，圆度公差控制在0.5毫米以内，完全符合正规比赛用球的尺寸公差要求。每一块五边形片体的外接圆直径是43.2毫米，六边形片体的对边距离是40.5毫米，所有片体的边缘都做了0.8毫米的圆角过渡，一是避免拼接的时候锐边割手，二是模拟真实足球接缝处的压合弧度，做渲染或者实体打样的时候质感更贴近真实产品。如果是做展示用的放大版装置，这个结构的尺寸可以等比例缩放，只要保持五边形和六边形的边长比例不变，球面的拓扑结构就不会出错，安装的时候每一块片体的内侧都预留了2毫米的定位柱安装位，不管是拼接成空心的展示模型，还是内部填充支撑结构做承重的美陈装置，定位柱都能保证片体之间的装配位置准确，不会出现错位。片体的壁厚我默认做的3毫米，要是做小尺寸的桌面摆件，可以把壁厚降到1.5毫米，要是做一米以上的大型展示装置，壁厚可以加到8到10毫米，同时在片体内侧加加强筋，避免大尺寸曲面出现变形。

　　从功能特性上来说，这个结构的曲面拼接逻辑其实可以延伸到很多其他领域，比如做球形压力容器的内部加强筋布局、做球形机器人的外壳拼接、甚至做儿童益智拼接玩具的结构设计，都能参考这个拓扑逻辑。我之前帮一个做球形巡检机器人的团队改结构，他们原来的一体式外壳开模成本太高，而且内部零件安装不方便，我就参考这个足球的拼接结构，把外壳分成了十二块五边形和二十块六边形的片体，每片都可以单独拆卸，开模的时候每一片的模具尺寸都很小，模具成本直接降了六成，而且后期维护的时候哪块外壳撞坏了直接换对应的片就行，不用整个外壳换掉，后期维护成本也降了很多。做结构设计就是这样，很多看似是体育用品的结构，拆解透了背后的几何逻辑，能用到很多跨领域的项目里，关键是要把最基础的曲面配合、公差控制、装配逻辑摸透，不能只会照着现成的模型抄尺寸，要知道每一个尺寸、每一个间隙背后的设计原因，才能在不同的项目里灵活变通。

　　很多人觉得这种常见的结构没什么技术含量，真要做到尺寸精准、曲面顺滑、装配顺畅，不下点功夫是做不出来的，我前前后后调了七版片体的边缘弧度，才把所有接缝处的面连续性做到G1以上，不管是旋转看曲面的光影，还是做实体打样拼接，接缝处都没有明显的台阶，摸上去整个球面是顺滑过渡的，不会有刮手的地方。做三维结构就是这样，越是常见的东西，越考验基本功，曲面建模不是把形状拉出来就行，要考虑后续的生产、装配、使用场景里的各种问题，把每个细节的公差、配合、工艺性都考虑到，做出来的模型才不是只能看的花架子，是真能拿到生产端用的结构数据。
