DMG6轴凯龙机床主轴精密结构

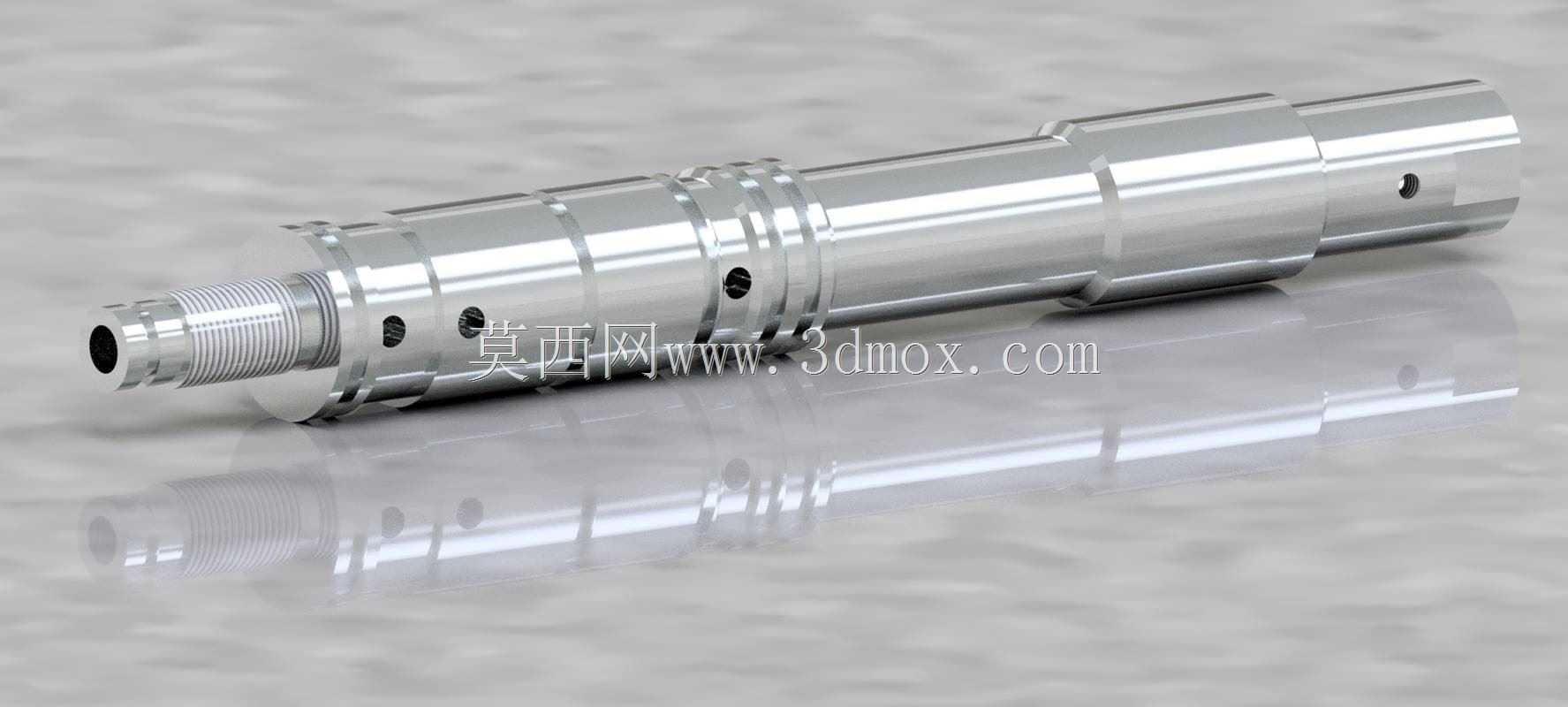

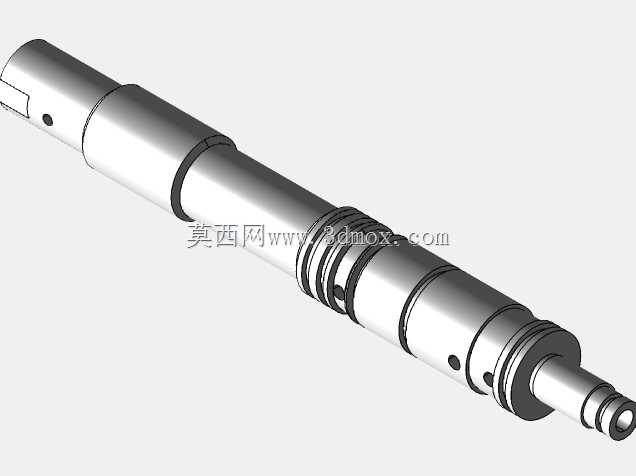

　　作为常年和机床核心部件打交道的结构工程师，拿到这款主轴的三维结构时，最先关注的是它在五轴以上加工中心里的实际适配逻辑——这类主轴是DMG机型里对接凯龙主轴系统的核心执行件，日常承担高速切削下的扭矩传递、刀具装夹定位、回转精度保持的核心作用，在精密模具加工、航空结构件铣削、高精度五金件批量加工场景里，它的结构合理性直接决定整台机床的加工良品率上限。从结构设计思路来看，这款轴采用多阶梯轴段布局，不同轴径的过渡位置全部做了圆角卸荷处理，避免高速回转时应力集中导致的轴段疲劳断裂，这一点是高速主轴设计里的核心细节，很多入门级轴类设计容易忽略过渡圆角的曲率匹配，导致实际运行中在变径位置出现微裂纹，最终引发主轴抱死的严重故障。轴身分布的径向通孔，

　　是用于主轴内部拉刀机构的气路、油路通道，同时兼顾动平衡校正时的配重孔功能，孔位的同轴度、孔口的倒角处理都做了严格的结构约束，避免高速回转时孔边产生风阻啸叫或者应力集中。靠近刀具装夹端的螺纹段，是用于锁紧刀柄配合面的连接结构，螺纹的精度等级直接决定刀柄装夹后的端面跳动量，设计时特意将螺纹收尾位置做了退刀槽结构，避免螺纹牙型挤压到相邻的轴承配合轴段，影响轴承的装配精度。从安装边界来看，这款轴的各个阶梯轴段分别对应前后支撑轴承、隔套、密封件、拉爪机构的安装位，每个配合轴段的尺寸公差、形位公差都有明确的设计约束：轴承配合位采用过盈配合设计，保证内圈和轴的同步回转，避免跑内圈的故障；密封件安装位采用间隙配合加表面粗糙度约束，

　　保证密封圈的唇口不会被轴面划伤，同时能有效阻隔切削液、金属碎屑进入主轴轴承腔。轴的尾端结构是和主轴电机转子的连接位，采用平键加端面锁紧的结构传递扭矩，键槽的对称度、端面的垂直度都做了严格控制，避免高速回转时出现偏心振动。实际应用中，这类主轴的转速通常能达到万转以上，所以整个轴的结构设计全程围绕动平衡做优化，所有非配合面的加工余量、轴段的质量分布都做了对称处理，轴身的各个孔位也采用对称布局，减少动平衡校正时的配重去除量。在设备选型适配时，需要重点核对各个轴承位的轴径尺寸、轴向定位台阶的间距、刀具端的锥面配合尺寸，以及尾端和电机转子的连接尺寸，任何一个尺寸出现偏差，都会导致主轴装配后出现回转精度超差、温升过高、振动过大的问题。

　　从三维建模的角度来看，这款轴的建模过程需要重点关注各个变径位置的圆角连续性、螺纹段的收尾结构、径向孔和轴身的相贯线处理，这些细节不仅影响模型的可视化效果，更直接决定后续导出工程图时的尺寸标注准确性，以及导入有限元分析软件时的网格划分质量。很多新手在做轴类建模时，习惯直接用拉伸切除做变径，忽略过渡圆角的曲率连续，导致后续做应力分析时在变径位置出现应力奇异，无法得到准确的分析结果。这款主轴的结构设计里，还特意在轴承安装位的相邻位置设计了密封槽结构，用于安装骨架油封或者迷宫密封件，密封槽的宽度、深度尺寸都和标准密封件做了适配，不需要后期单独改制密封件，降低了设备维护的配件成本。轴身的各个退刀槽、越程槽的尺寸也都符合机械加工的工艺要求，磨削加工时不会出现砂轮碰伤相邻轴段的问题，车削螺纹时退刀不会刮伤已加工的配合面。在实际装配场景中，这款轴需要和前后配对的角接触轴承、拉刀弹簧、刀柄拉爪、密封隔套等部件按顺序组装，每个轴段的轴向定位都靠轴肩和锁紧螺母实现，所以轴肩的垂直度直接决定整个主轴组件的装配精度，如果轴肩端面和轴线的垂直度超差，会导致轴承内圈倾斜，运行时轴承温升快速升高，大幅缩短轴承的使用寿命。
