星型放射结构钣金风扇叶片组件

　　该钣金风扇采用薄板一体冲压成型工艺制作，整体呈星型放射状布局，共设置十片等角度均分的弯折叶片，中心预留十字形定位安装孔位，可直接适配常规电机输出轴的安装定位需求，无需额外设计转接固定结构。从实际应用场景来看，这类薄板钣金风扇多用于小型通风设备、电子机柜散热风道、小型工业设备的风冷散热单元，也可适配家用换气装置、小型暖风机的出风端结构，相比注塑成型的风扇叶片，钣金材质的结构强度更高，耐温性能更优，在高温工况下不会出现受热变形、叶片软化偏移的问题，适合长期在设备散热风道内持续运转。

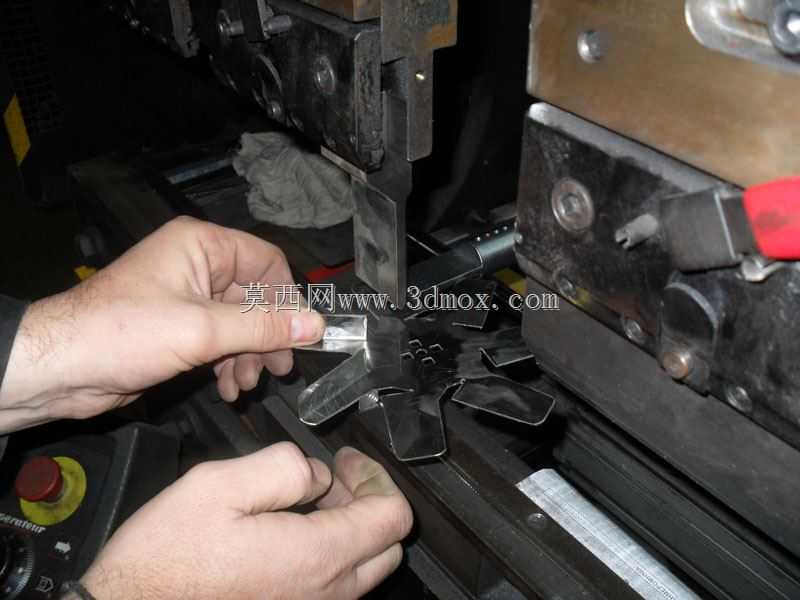

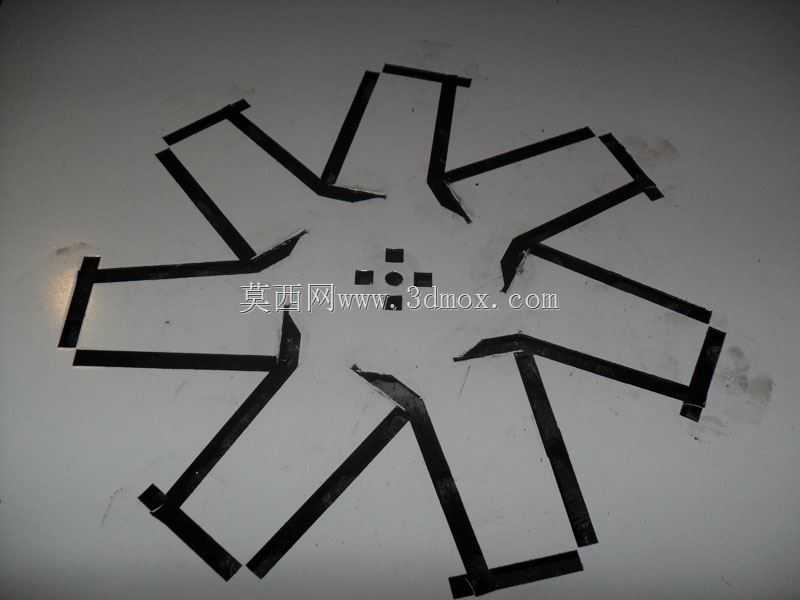

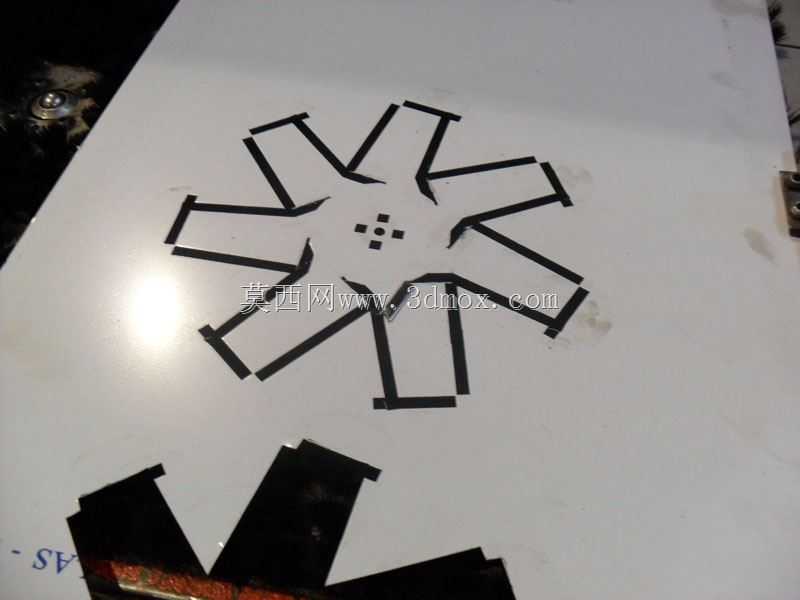

　　设计阶段优先考虑了薄板加工的工艺可行性，所有叶片的弯折角度统一，冲压下料时可采用整板排版套料，材料利用率能达到九成以上，大幅降低单件加工的材料损耗。叶片的弯折边做了等宽处理，冲压折弯工序可通过同一套折弯模具完成所有叶片的角度成型，无需频繁更换模具工位，适合小批量快速加工生产。中心的十字定位孔采用冲压冲切成型，孔位公差控制在±0.1mm范围内，与电机轴装配时可保证同轴度，避免风扇运转时出现动平衡偏差导致的振动、异响问题。

　　从安装边界来看，该风扇整体外轮廓为正圆形，叶片外边缘到中心的径向尺寸一致，安装时需预留的径向空间略大于风扇外圆半径5mm即可，轴向安装空间仅需匹配叶片弯折后的轴向高度，薄板本身厚度仅1mm左右，整体轴向占用空间极小，适合在内部空间紧凑的设备内安装使用。叶片的弯折角度经过反复校核，既保证了运转时的导风效率，又避免了角度过大导致的风阻过高、电机负载过大的问题，在常规小功率电机驱动下即可达到设计要求的通风量。

　　实际使用过程中，这类钣金风扇的金属表面可根据使用场景做不同的表面处理，在普通干燥通风环境下可做喷塑处理提升防锈能力，在有一定腐蚀风险的工况下可做镀锌或者电泳处理，延长部件的使用寿命。相比传统的铆接式、组装式风扇叶片，一体冲压成型的结构没有额外的连接点位，长期运转不会出现连接松动、叶片脱落的风险，结构可靠性更高，维护成本更低。叶片的边缘在冲压成型后做了去毛刺处理，安装和维护过程中不会划伤操作人员，符合机械加工件的安全设计要求。

　　在结构优化层面，中心十字孔的周边预留了四个小的定位凹点，安装时可与电机轴端的定位凸点配合，防止风扇运转时与电机轴发生相对滑动，保证动力传输的稳定性。每片叶片的末端做了微小的折边处理，既可以提升叶片自身的结构刚度，避免高速运转时叶片发生形变，又可以切割气流降低运转时的风噪，提升使用体验。整体结构没有多余的冗余设计，所有结构特征都服务于加工便利性、安装便捷性和使用可靠性，完全贴合薄板钣金加工的工艺特点，不需要复杂的机加工工序，普通钣金加工厂即可完成全流程生产，加工周期短，制造成本可控。
