钣金结构立式金属垃圾桶三维设计

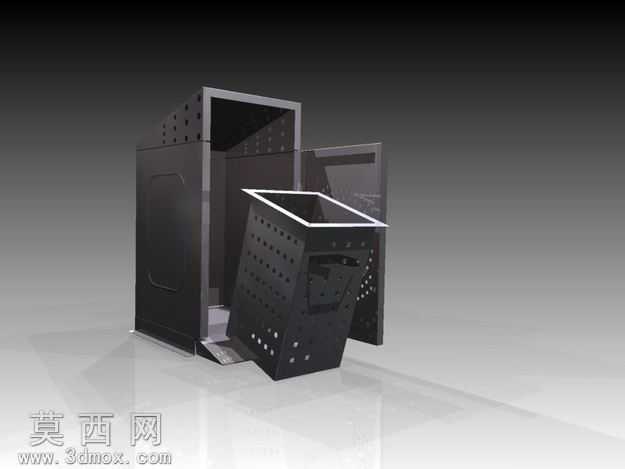

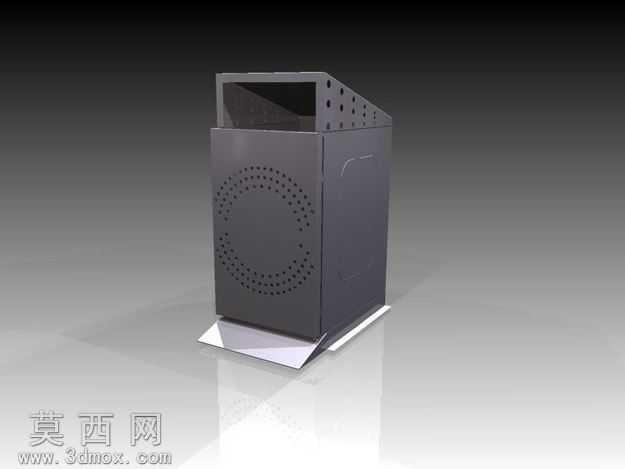

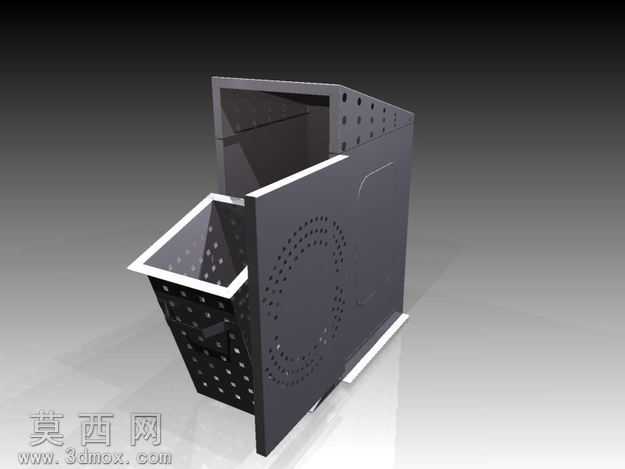

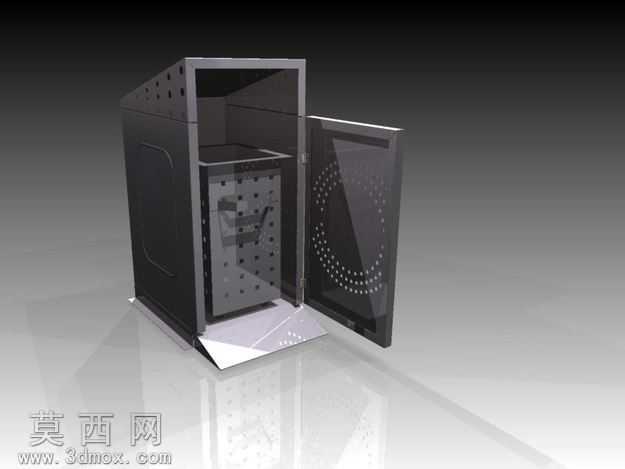

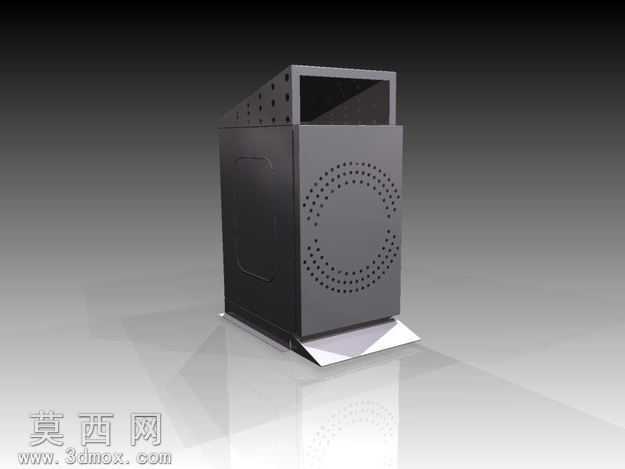

本作品为立式金属板仓结构垃圾桶，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循钣金加工工艺逻辑，所有折弯、开孔、翻边特征均预留实际生产的工艺余量，确保模型可直接对接钣金下料、折弯成型的生产流程。模型整体采用立式方正箱体结构，底部设计有向外延伸的斜向支撑折边，既提升了箱体放置的稳定性，避免日常使用中出现倾倒问题，也通过折边结构强化了底部的结构强度，减少钣金薄料受力变形的风险。箱体正面设计有环形阵列的圆形透气孔，孔位排布遵循均匀对称的设计原则，孔径大小经过反复调整，既保证桶内空气流通，避免垃圾闷存产生异味，也不会因开孔过大导致内部垃圾外露，同时环形的孔阵也弱化了纯金属箱体的冷硬感，提升了外观的规整度。箱体侧面设计有内凹式抠手位，采用一体冲压成型的结构设计，无需额外安装配件，既方便保洁人员挪动箱体，也避免了外凸结构容易磕碰损坏的问题。箱体顶部采用敞口式投放结构，上沿做了内卷边处理，既消除了钣金裁切后的锋利毛边，提升使用安全性，也强化了顶部开口的结构强度，避免长期投放垃圾造成的上沿变形。材质渲染部分采用哑光深灰色金属漆材质，还原真实冷轧钢板钣金喷塑后的质感，表面设置了细微的颗粒粗糙度，避免渲染效果过于塑料化，底部支撑折边采用亮面不锈钢材质，与主体深灰色形成视觉层次区分，地面添加了柔和的反射效果，提升整体渲染的真实感。建模过程中所有钣金特征均关联参数，可通过调整板厚、折弯半径、箱体长宽高参数快速衍生不同容量的同系列产品模型，所有拼接位置均设计有对应的卡扣与螺丝安装位，完全符合实际钣金产品的装配逻辑，不存在无法落地生产的理想化结构，整体设计兼顾了结构实用性、加工可行性与外观整洁度，适合公共区域、办公场所等场景使用。
