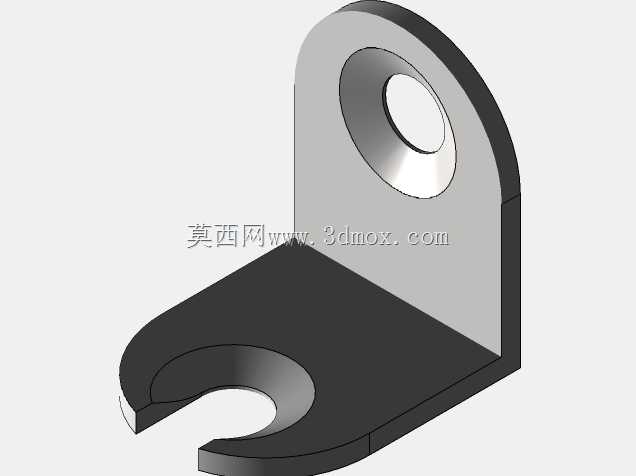

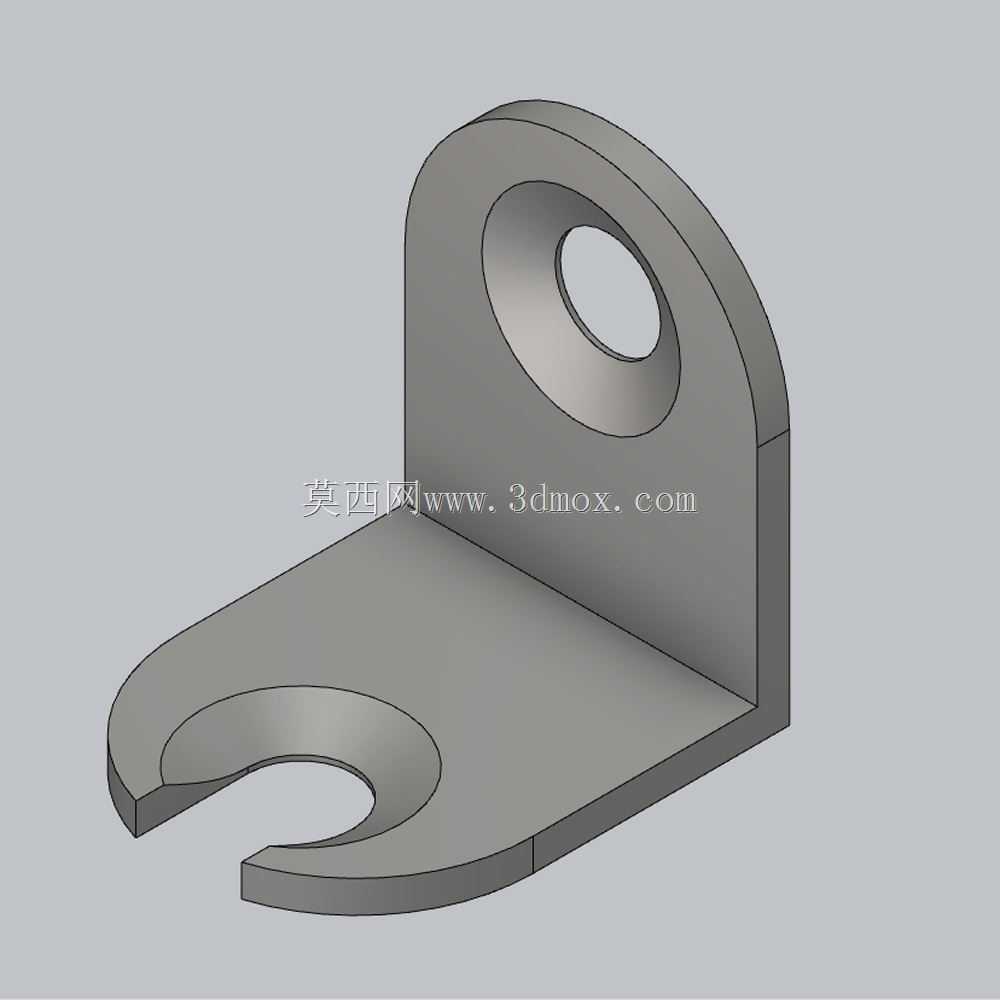

L型带开口槽单耳角托支撑件

　　在轻工生产线的侧边走线架安装、小型设备旁的管线承托、仓储货架的层板边角加固场景里，这类L型角托支撑件的出镜率一直很高。不同于常规等边角钢焊接的支架，这款一体成型的角托在两个安装面分别做了差异化的孔位设计，适配不同的安装固定需求。垂直立板部分做了半圆收头的轮廓，中间开设带沉台的圆形通孔，沉台深度刚好覆盖常规六角螺栓的头部厚度，安装后螺栓头不会突出立板表面，避免剐蹭经过的管线或者操作人员衣物，这个沉台的拔模角度控制在1.5度，既满足冲压或者铣削加工的脱模要求，也不会让孔壁的有效接触长度过短影响连接强度。水平底板部分没有采用全封闭的轮廓，而是在前端开出了U型开口槽，这个设计是现场安装调试时的实用细节：当需要调整支撑件的前后位置时，

　　不需要完全拧下底板的固定螺栓，只要松开螺母就能沿着开口槽的方向滑动调整位置，比全圆孔的支架调整效率高很多，尤其适合现场配装时尺寸存在微小偏差的工况，不用重新打孔就能适配安装误差。从结构受力角度看，两个板的折弯处做了微小的内圆角过渡，避免直角折弯处的应力集中，垂直立板的厚度和水平底板厚度保持一致，整体受力时不会出现单侧刚度不足的变形问题，立板的圆孔中心到底板安装面的高度经过匹配计算，刚好适配常用直径的圆管、线缆托架的安装孔位，不会出现孔位错位需要额外加垫片调整的情况。安装边界上，水平底板的开口槽宽度适配常规M6-M8规格的膨胀螺栓或者机螺钉，立板的沉台通孔适配同规格的连接螺栓，整体外轮廓的尺寸控制在小型支撑件的常用区间，

　　不会占用过多安装空间，在设备框架的边角位置、墙面与置物板的连接位置、小型气动元件的安装支撑位置都能使用。设计时没有多余的装饰性结构，所有轮廓都是为了安装便捷和受力可靠服务，立板的半圆收头除了减少尖锐边角的安全隐患，也能降低材料用量，在满足支撑强度要求的前提下控制整体重量，一体成型的结构不需要额外焊接组装，避免了焊接变形带来的安装面不平整问题，两个安装面的平面度公差控制在合理范围，安装后不会出现贴合缝隙过大导致的固定松动问题。在实际使用中，这类角托既可以作为静态承重的支撑件，承托轻质的管线、小型接线盒、小型传感器的安装支架，也可以作为辅助定位的连接件，在工装夹具的边角位置做限位挡块使用，U型开口槽的设计让它在需要频繁拆装调整的工位上更具优势，不用完全拆卸螺栓就能快速更换或者调整支撑位置，比全封闭孔位的支架适配性更强。
