比萨店弗罗蒂萨门用下罗达门额构件

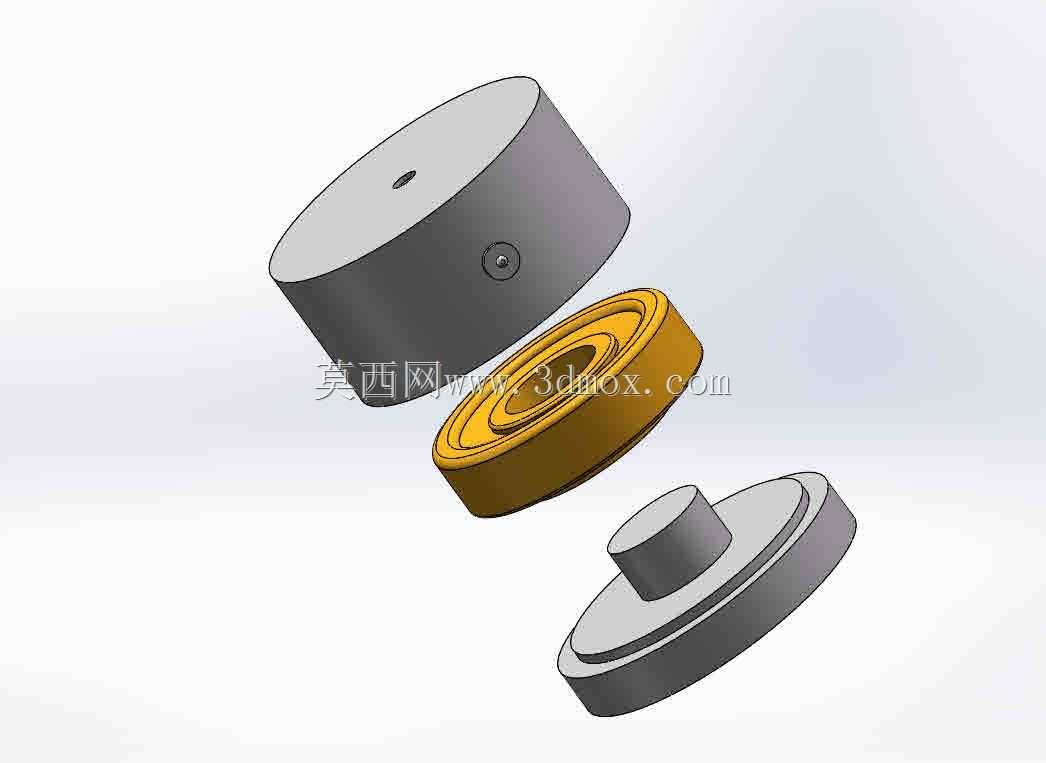

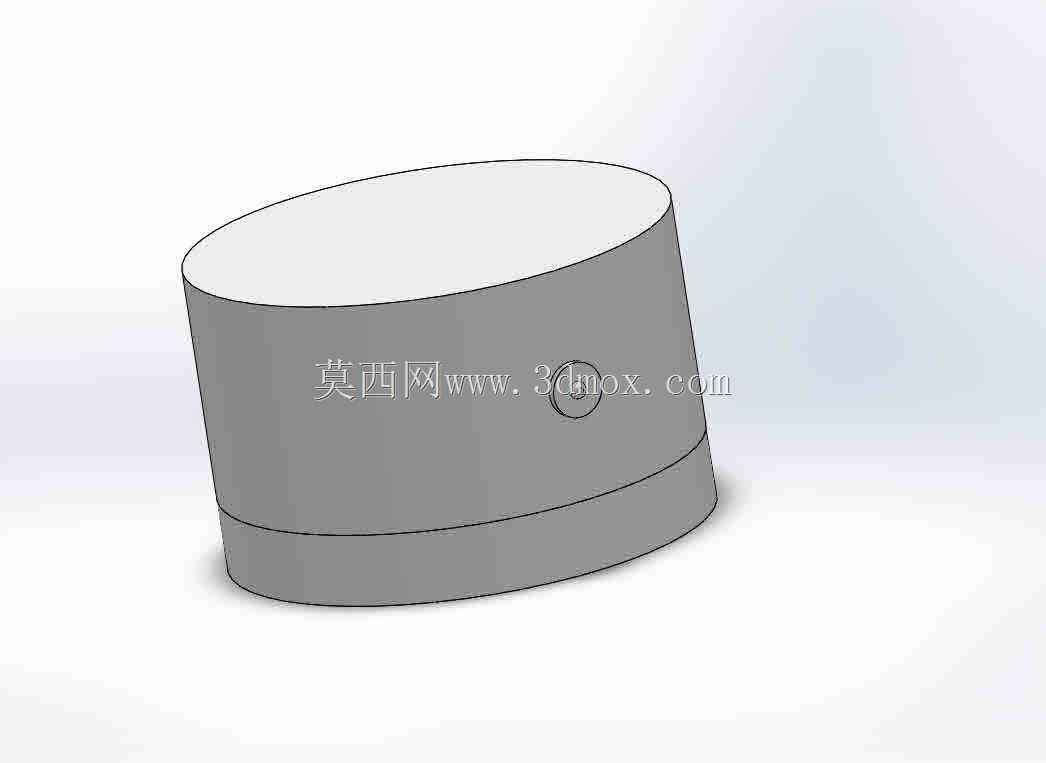

　　在商用餐饮门店的门头结构设计中，门额配套的铰接类构件往往是容易被忽略但直接影响门体开合稳定性的关键部件，这款适配下罗达门额的铰接构件，最初是为比萨格拉风格的弗罗蒂萨门店门头配套开发的，主要承担门体上部与门额结构的连接、转动承载功能，区别于常规门体下部的承重铰链，这类上部铰接构件不需要承担整扇门的垂直载荷，核心作用是约束门体上部的摆动幅度，避免门体开合过程中出现上部晃动、与门额边框剐蹭的问题。从结构形态上看，该构件采用两段式同轴圆柱壳体结构，整体为回转体造型，下部壳体直径略小于上部壳体，两段壳体之间通过环形台阶面实现轴向定位，安装时下部壳体嵌入门额预设的安装沉孔内，上部壳体的下端面与门额安装面贴合，配合侧面的紧定螺钉实现径向固定，

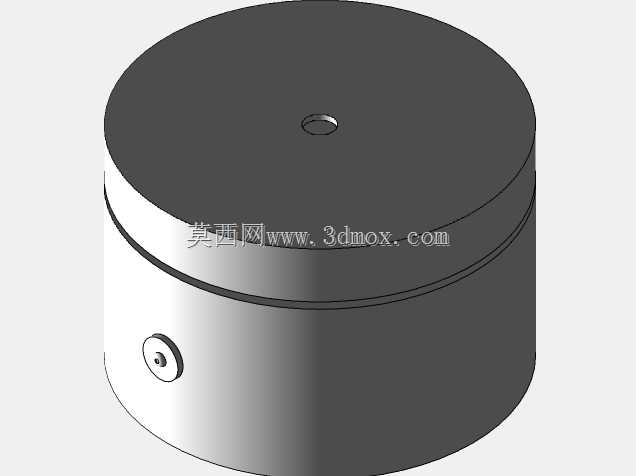

　　不需要额外的法兰连接结构，能最大程度保持门额外观的整体性，适配弗罗蒂萨门店追求简洁门头视觉效果的设计需求。构件侧面预留的沉孔用于安装铰接转轴的定位销，转轴与门体上部的连接臂配合，转动间隙控制在0.15mm以内，既保证门体开合过程中无卡顿，也能避免间隙过大导致的门体晃动，在日常高频开合的商用门店场景下，这种间隙设计能有效减少转动过程中的磨损，延长构件的维护周期。从安装边界来看，该构件整体高度为72mm，上部圆柱外径为118mm，下部圆柱外径为106mm，安装时需要在门额对应位置加工直径107mm、深度32mm的安装沉孔，沉孔的同轴度公差需要控制在Φ0.1mm以内，避免安装后构件出现倾斜，导致转轴卡滞。构件的转动角度范围为0到165度，

　　完全满足商用门店门体向外开启的角度需求，不会出现开门角度不足导致顾客进出不便、送餐推车剐蹭门体的问题。在设计思路上，这款构件没有采用复杂的异形结构，全部采用规则回转面设计，一方面是降低加工难度，无论是采用金属切削加工还是工程塑料注塑成型，都能快速实现批量生产，加工过程中不需要复杂的工装夹具，普通三爪卡盘即可完成装夹加工；另一方面，圆柱造型的外表面没有突出的棱角，不会在人员进出过程中造成磕碰划伤，符合商用场所的安全设计要求。构件内部为中空结构，在保证壳体壁厚不低于3.5mm的前提下，尽可能降低构件自身重量，减少门额安装位置的承载负荷，同时中空结构可以预留走线空间，部分需要在门体上部安装门磁、感应开关的门店，

　　可以直接将线路从构件内部穿过，避免线路外露影响门头美观。在实际应用场景中，这类构件除了适配比萨门店的门额结构，也可以用于其他同风格餐饮门店、小型商铺的门头铰接部位，只要门体上部的安装空间、转动载荷匹配即可通用，不需要针对特定门型做大幅修改。需要注意的是，该构件不适合用于重量超过80kg的重型实木门、金属门，仅适用于常规厚度的玻璃门、轻质复合板门，选型时需要核对门体上部的安装孔位尺寸，确保转轴连接臂的安装位置与构件的转轴中心距匹配，避免出现安装错位。建模过程中，回转体部分采用旋转凸台特征一次性生成，侧面的定位销孔采用拉伸切除特征完成，两段壳体之间的环形台阶处做了R0.5mm的圆角过渡，避免应力集中导致构件受外力冲击时出现开裂，所有配合面的粗糙度要求控制在Ra3.2以内，保证安装时的贴合精度，转动配合面的粗糙度要求为Ra1.6，减少转动过程中的摩擦阻力。
