黄铜材质方形插销式机械锁具结构

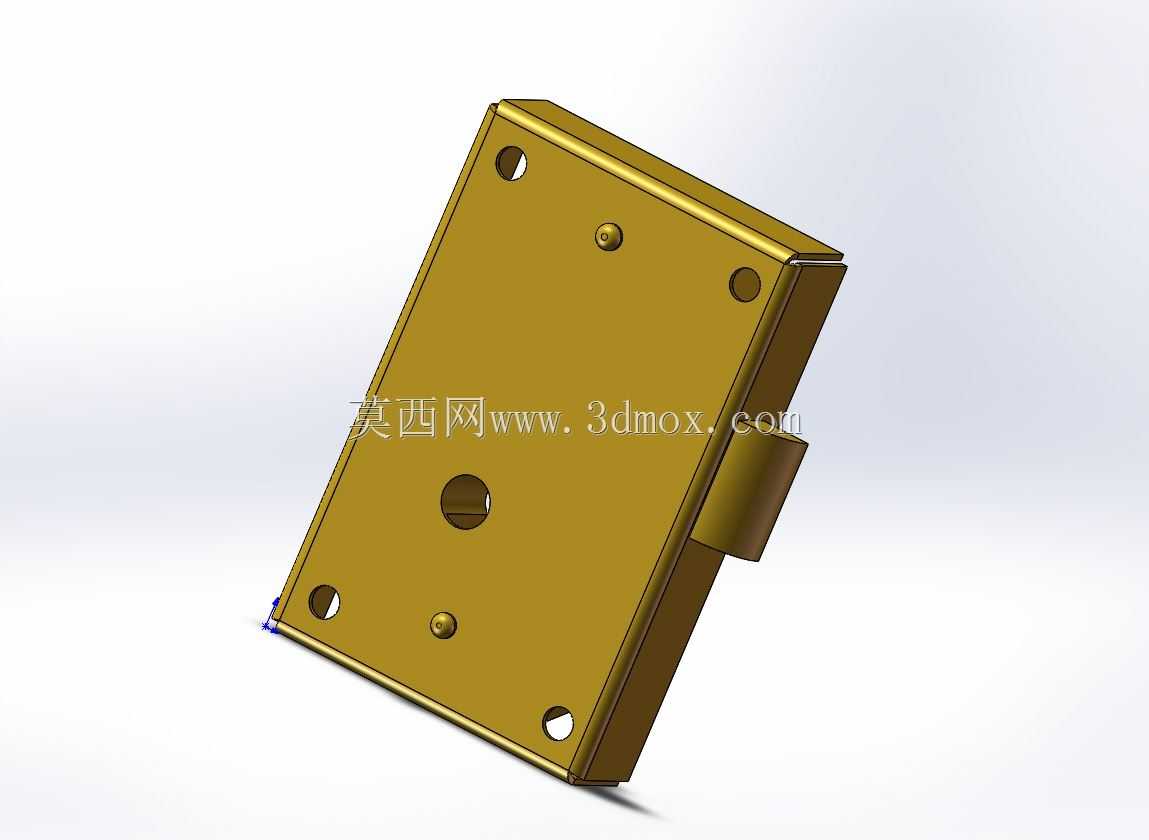

　　在小型机电设备舱门、户外机柜侧门、工业工具箱柜体这类需要频繁启闭且要求基础防误开防护的场景里，这类方形插销结构的锁具是应用频次极高的五金构件，不同于民用弹子锁的复杂锁芯结构，这款锁具走的是极简机械传动路线，核心依靠侧置的可伸缩锁舌完成锁止动作，没有多余的冗余零件，在多粉尘、轻度潮湿的工业现场环境下，故障概率远高于复杂结构的锁具。从结构设计逻辑来看，主体采用一体化冲压折弯的黄铜板材作为基座，整体呈规整矩形，基座板面预留了四个对称分布的沉头安装孔，安装孔的位置排布完全适配市面上主流的1.5-2mm厚度钢板柜体的安装孔距标准，安装时不需要额外对柜体面板进行二次扩孔或者焊接转接件，直接用M4沉头螺丝就能完成锁体的固定，

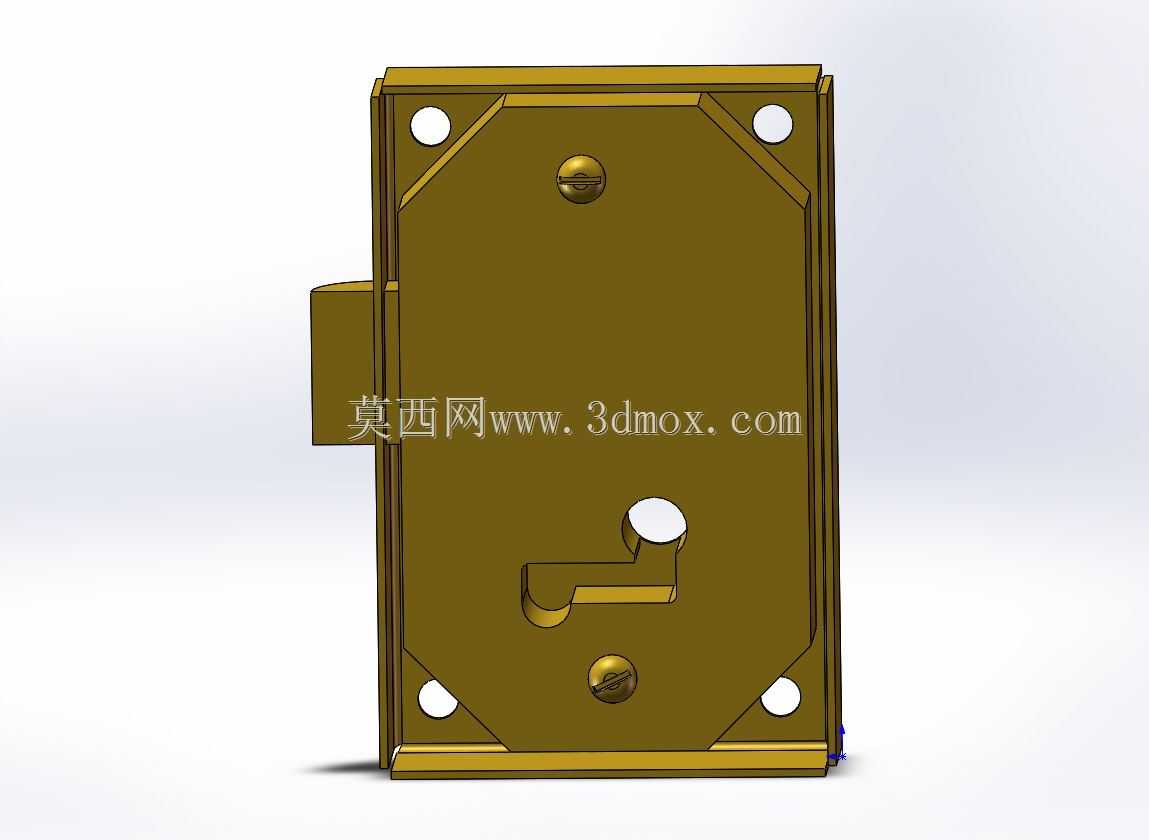

　　锁体整体厚度控制在18mm以内，安装后突出柜体面板的高度不超过12mm，不会在柜体启闭过程中和周边的管线、相邻柜体产生刮擦干涉。锁舌部分采用圆柱形黄铜棒加工而成，伸缩行程设计为12mm，锁舌伸出时可以完全卡入柜体门框对应的锁止孔内，锁舌根部做了R2的圆角过渡，避免长期伸缩摩擦出现卡滞，锁舌和基座的配合间隙控制在0.1mm以内，既不会因为间隙过大出现锁舌晃动，也不会因为间隙过小在热胀冷缩时出现伸缩不畅的问题。基座板面中心位置预留的直径10mm通孔是锁具操作端的让位孔，现场操作人员可以通过配套的三角钥匙或者一字拨杆穿过该孔，带动内部的拨片结构完成锁舌的伸缩动作，不需要在锁体外侧额外突出操作手柄，

　　进一步降低了锁体外露部分被外力碰撞损坏的概率。板面的两个小型凸点是基座和内部拨片的定位铆接点，组装时直接将拨片定位在两个凸点之间，不需要额外加装定位柱，减少了零件数量，也提升了组装效率。在实际选型应用时，这类锁具通常用在不需要高等级防盗、仅需要实现舱门闭合定位、防止非授权人员随意开启的场景，比如生产线旁的工具柜、设备的电气检修舱门、户外通讯基站的小型配线箱柜门，黄铜材质的基座本身具备不错的耐氧化性能，在没有强酸碱腐蚀的普通工业环境下，不需要额外做表面喷涂处理，长期使用也不会出现严重锈蚀导致锁体失效的问题。设计这类锁具的三维结构时，首先要确认安装边界：锁体基座的长宽尺寸为76mm*52mm，四个安装孔的中心距分别为64mm和40mm，

　　完全匹配行业通用的安装尺寸规范，不需要用户重新设计安装位；其次要重点校核锁舌的伸缩行程和门框锁孔的配合深度，锁舌伸入锁孔的深度不能小于8mm，否则在柜门受到振动时容易出现锁舌滑脱导致柜门意外打开的问题；另外还要注意锁体内部拨片和锁舌的联动间隙，拨片转动角度控制在45度时就要完成锁舌的全行程伸缩，避免操作角度过大导致操作费力。从结构可靠性角度来说，这款锁具没有采用弹簧等易损件作为锁舌复位的动力，而是依靠拨片的刚性传动带动锁舌移动，彻底避免了弹簧锈蚀、疲劳断裂导致的锁具失效问题，在长期免维护的使用场景下优势非常明显。很多结构设计人员在选型这类锁具时容易忽略锁体安装后的突出高度，要是锁体突出面板过多，在设备运输过程中很容易被磕碰变形，导致锁舌卡滞，这款锁体的薄型化设计刚好规避了这个问题，整个外露面都是平整的矩形板面，没有突出的棱角和操作件，抗磕碰能力更强。另外黄铜材质本身的自润滑性能不错，锁舌和基座的配合面不需要额外加注润滑脂，长期反复启闭也不会出现严重的磨损，适合用在不方便定期维护的户外设备上。
