汽车传动系统多片式离合器三维结构设计

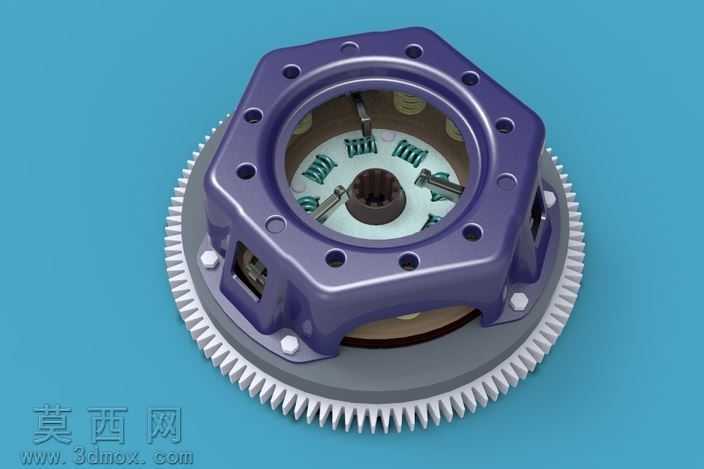

本作品为汽车传动系统核心部件离合器的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了多片式离合器的全部装配结构与细节特征。建模过程中首先对离合器的整体功能进行拆解，将整体结构划分为外齿壳体、从动齿盘、摩擦片组、压紧弹簧、花键毂、定位销、紧固螺栓等独立零部件，每个零部件均按照实际机械加工的尺寸规范进行参数绘制，保证各部件间的装配公差符合机械设计标准。外齿壳体采用多边形法兰式结构设计，建模时通过拉伸凸台、异型孔向导完成壳体上的安装定位孔、减重槽、销孔的特征绘制，壳体边缘的外齿结构通过齿形轮廓草图配合圆周阵列完成，保证齿形参数与从动齿圈完全匹配。内部的摩擦片组采用分层装配设计，主动片与从动片交替排布，建模时对摩擦片表面的沟槽纹理进行了细节还原，压紧弹簧采用螺旋扫描特征完成建模，准确还原弹簧的线径、节距、有效圈数参数，保证弹簧的压缩行程符合离合器分离结合的行程要求。花键毂部分采用内花键结构设计，通过键槽轮廓的圆周阵列完成花键齿的绘制，保证与变速器输入轴的配合精度。渲染阶段采用Keyshot进行材质与场景搭建，外齿壳体赋予磨砂紫色金属漆材质，还原实际产品的表面喷涂工艺，齿圈部分赋予抛光钢材质，体现金属加工的光泽质感，内部弹簧、摩擦片分别赋予弹簧钢、复合摩擦材料的对应材质，通过布光调整突出各部件的结构层次，清晰展示离合器内部的装配关系与动力传递路径。设计过程中充分考虑离合器的实际工作逻辑，即压紧弹簧提供压紧力使摩擦片组结合实现动力传递，分离时推动压盘压缩弹簧使摩擦片分离切断动力，所有活动部件的运动行程均在装配体中进行了干涉检查，确保各部件在运动过程中无结构干涉，整体模型结构完整、细节丰富，可用于离合器结构教学、传动系统原理演示以及相关产品的设计参考。
