法兰式手动自来水截止阀三维设计

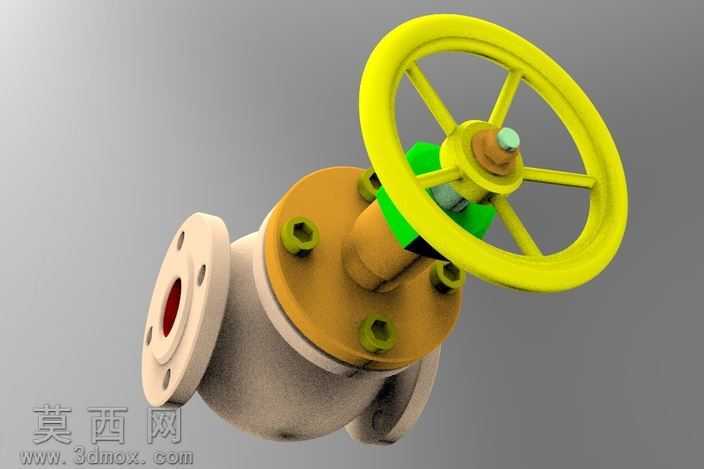

本作品为手动法兰式自来水截止阀的三维建模设计成果，建模阶段严格遵循工业阀门的实际生产尺寸比例，先通过草绘绘制阀体的截面轮廓，利用旋转特征生成阀体的主体空腔结构，精准还原法兰端面上的螺栓孔分布、密封面的凸台结构，保证法兰连接部分的尺寸符合通用管路对接标准。手轮部分采用轮辐式结构设计，通过圆周阵列生成五根均匀分布的轮辐，轮缘做圆角过渡处理，避免尖锐棱角，既还原真实手轮的握持操作形态，也保证结构的力学合理性。阀杆与手轮的连接部位做了同轴度约束，阀杆与阀体的密封填料区域，分层还原了填料压盖、紧固螺栓、密封填料的装配关系，其中压盖部分的四个紧固螺栓采用圆周阵列排布，还原真实阀门的压紧密封结构。材质渲染阶段，为阀体主体赋予哑光铸铁材质，调整粗糙度参数还原铸造成型的金属质感，表面添加细微的颗粒纹理模拟实际铸件的表面肌理；阀盖部分赋予暖金色黄铜材质，调整金属反射度呈现铜合金的温润金属光泽；手轮部分赋予亮黄色工程塑料材质，适当提高高光强度，还原工业塑料手轮的鲜亮外观；密封部位的绿色填料、阀杆顶端的浅绿色操作指示件分别赋予对应的橡胶、工程塑料材质，通过材质区分清晰展现阀门的不同功能部件。结构设计上，完整还原了截止阀的流体通路结构，阀体内部的阀座密封面、阀芯的封堵结构都做了精准建模，可直观展示阀门开启、关闭状态下的流体通断逻辑，各装配部件之间保留了合理的装配间隙，符合机械装配的设计规范，既可以作为给排水管路设计的配套部件调用，也可用于阀门结构认知的教学演示素材，建模过程中对所有特征做了参数化约束，可根据不同的管路通径需求快速调整尺寸参数，适配不同的使用场景。
