折返式双跑金属扶手楼梯结构设计

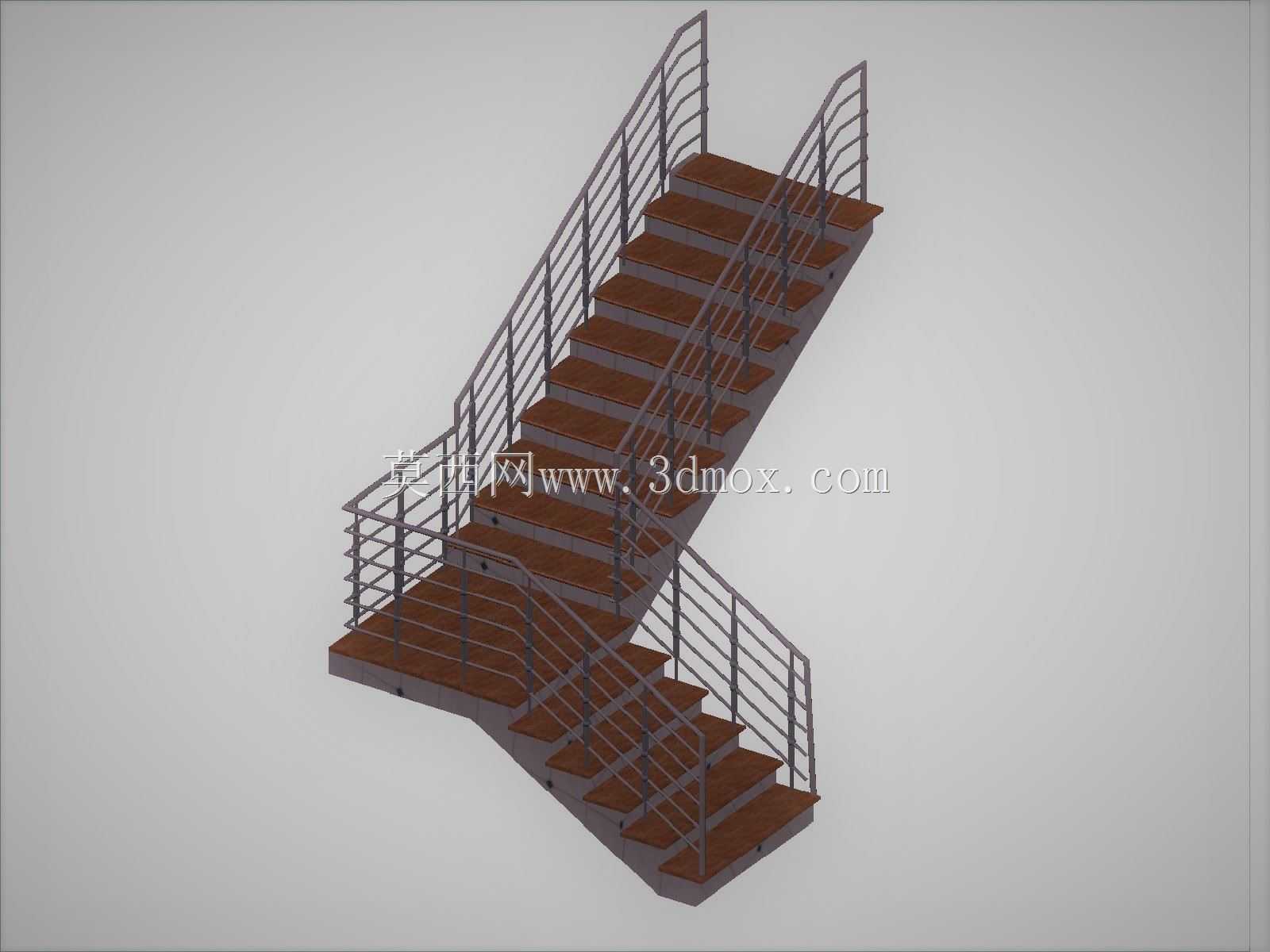

　　在民用建筑、工业厂房夹层、商业空间的竖向交通设计中，折返式双跑楼梯是应用占比最高的竖向通行构件之一，这款楼梯的三维结构完全围绕实际安装场景的边界条件搭建，没有做脱离施工落地的夸张造型。从结构逻辑来看，整个梯段分为上下两段，中间设置水平转向平台，相比直跑梯能够大幅压缩竖向交通所需的水平投影长度，适配多数层高3米到4.2米区间的空间，不需要额外占用过长的通行动线。踏步部分采用木质踏面搭配金属承重基层，踏面宽度控制在260mm到280mm的人体工程学舒适区间，踢面高度统一为150mm到160mm，上下梯段的踏步数保持一致，避免通行时出现步幅错乱的磕碰风险，每一级踏步的边缘都做了微小的圆角处理，减少尖锐边角的磕碰隐患。

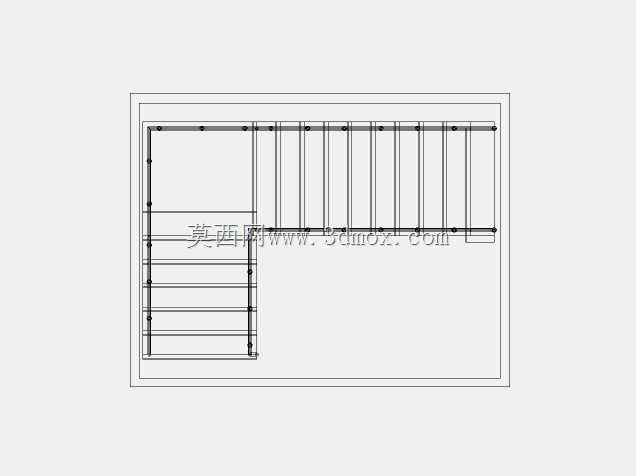

　　两侧的金属栏杆采用竖杆密排结构，竖杆间距严格控制在110mm以内，防止儿童穿行的安全隐患，扶手高度从踏步前缘量起保持900mm的标准安全高度，转向平台处的扶手连续无断点，在梯段起始与结束位置扶手会额外延伸300mm的水平段，给通行者提供起步与止步的扶握支撑。设计过程中首先锚定的是安装边界的限制，整个楼梯的水平投影轮廓为矩形，上下梯段的宽度保持一致，中间留足100mm的梯井间隙，避免上下通行时的肢体碰撞，梯段的承重侧边采用折弯钢板作为梯梁，不需要额外设置厚重的混凝土支撑结构，整体自重更轻，适合钢结构厂房、loft空间、装配式建筑的快速安装需求，所有连接节点都采用螺栓装配的设计，不需要现场大量焊接作业，

　　安装时只需要先固定上下两端的承重支座，再依次拼接梯梁、踏步、栏杆组件，单组楼梯的安装周期可以控制在1个工作日内。从实际使用场景出发，这款楼梯的承重设计按照民用建筑楼梯的活荷载标准取值，每平方米可承受3.5kN的均布荷载，完全满足日常人员通行、小型物件搬运的承重需求，踏面的木质材质相比纯金属踏面有更好的脚感，冬季不会出现过于冰脚的触感，同时表面做了防滑耐磨处理，即使表面有少量水渍也不会出现打滑问题。栏杆的金属构件表面做了静电喷塑处理，在常规室内环境下不会出现锈蚀掉漆的问题，维护成本极低，日常只需要擦拭表面浮尘即可。在结构建模的过程中，每一个构件的配合间隙都做了精准预留，螺栓孔的位置公差控制在0.5mm以内，

　　避免现场安装时出现孔位错位需要重新扩孔的问题，梯梁的折弯角度经过反复校核，保证安装完成后踏步面完全水平，不会出现倾斜积水或者踏面歪斜的问题。转向平台的下方预留了足够的净空高度，平台下方通行净空不低于2米，不会出现碰头的问题，上下梯段的坡度控制在30度左右，是兼顾通行舒适度与空间利用率的最优坡度区间，坡度过陡会增加上下楼的体力消耗，坡度过缓则会浪费过多的水平空间。这款楼梯的结构设计没有多余的装饰构件，所有外露构件都同时承担结构功能，栏杆的竖杆除了防护作用之外，也可以作为扶手的横向支撑，提升整个栏杆系统的抗侧推强度，按照规范要求可以承受每米1kN的水平推力，不会出现栏杆变形脱落的安全问题。在实际项目应用中，这款楼梯既可以作为建筑的主通行楼梯使用，也可以作为消防备用楼梯搭配主梯设置，整体结构模块化程度高，可以根据实际的层高、洞口尺寸调整踏步数量与梯段长度，不需要重新开模制作构件，适配性极强。建模过程中所有的构件都做了参数化关联，调整层高参数时，梯梁长度、踏步数量、栏杆高度都会自动匹配调整，大幅提升后续同类型项目的设计效率，不需要重复从零开始搭建模型。
