可调节式尼龙电缆束紧扎带结构设计

　　在电气柜布线、设备线束整理、户外线缆敷设等场景里，线缆的有序固定直接关系到线路运维效率与运行安全，传统的金属扎带容易锈蚀割伤线皮，普通塑料扎带往往无法适配不同线径的束紧需求，这款一体式可调节电缆扎带正是针对这类工程痛点完成的结构设计。从实际使用场景出发，这款扎带可覆盖低压电控柜内部控制线束捆扎、通信机房跳线缆整理、小型机电设备内部走线固定、户外临时线缆束紧等多类工况，适配尼龙66与聚丙烯两类常用扎带材质的加工工艺，能够满足常规室内外环境下的束紧固定需求，不会出现普通扎带束紧后松脱、低温环境下脆断的常见问题。设计过程中没有采用传统扎带的单向棘齿锁止结构，而是做了一体式锁头与带身的平滑过渡设计，锁头位置做了圆弧导角处理，

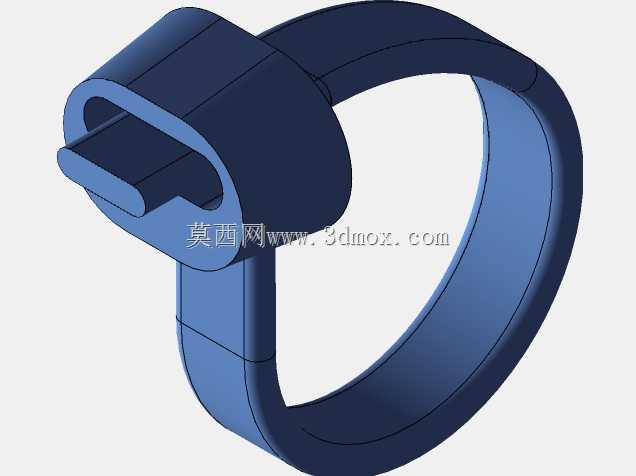

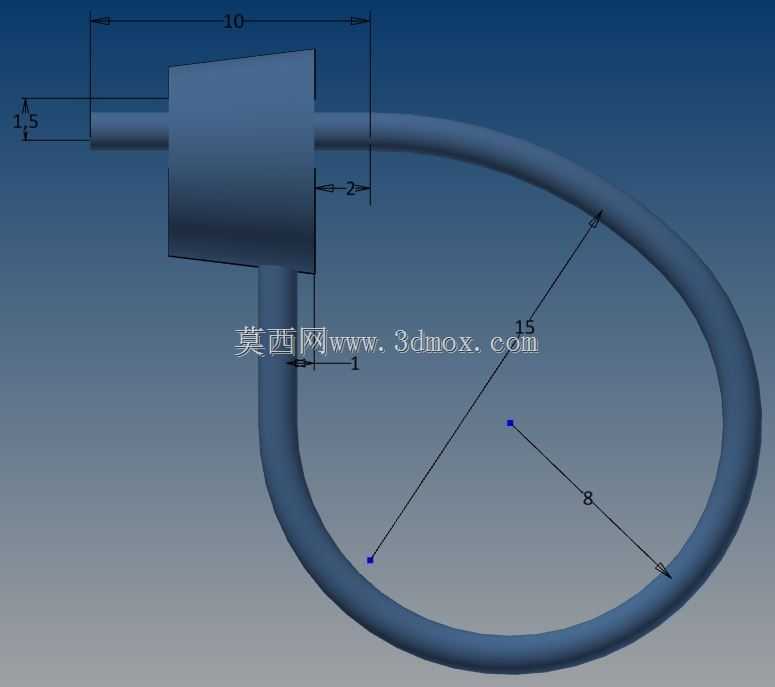

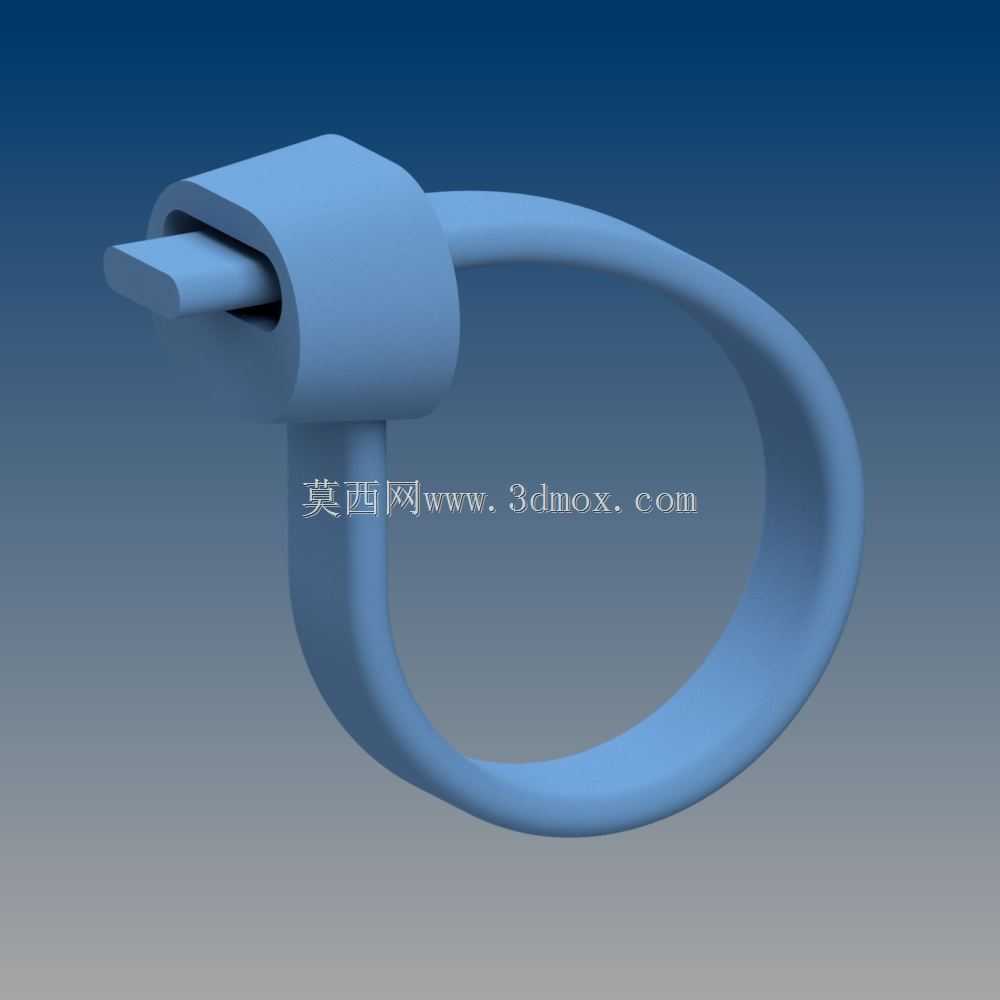

　　避免安装过程中锐边划伤操作人员手部或是割破线缆绝缘层，带身整体采用弧形闭环预成型结构，而非传统扎带的平直带身，在束紧圆形线缆束的时候能够更好贴合线缆外轮廓，不会出现局部应力集中压伤线皮的情况，尤其是针对多根细线缆组成的线束，弧形带身能够均匀分散束紧压力，避免单根线缆被过度挤压导致绝缘层破损。尺寸设计上做了参数化可调的结构逻辑，带身总长度、带宽、带身厚度以及最大束径都可以通过草图参数直接调整，常规规格下带宽设置为4.8mm，带身厚度1.4mm，最大束紧直径可达47mm，能够覆盖绝大多数常规设备线束的捆扎需求，锁头位置的插接结构做了导向斜面设计，安装时无需刻意对准锁孔，只要将带身端头沿导向面推入即可完成初步锁止，

　　后续可以根据线束实际粗细调整束紧程度，不会出现传统扎带一旦穿入就无法微调束紧力度的问题。考虑到实际安装的边界条件，这款扎带的锁头外轮廓做了扁平化处理，锁头突出带身的高度控制在合理范围，在线束密集排布的电控柜线槽内安装时，不会因为锁头凸起过高导致线槽盖板无法闭合，也不会在多束线缆并排布置时出现相互干涉卡滞的情况。带身表面没有做额外的防滑齿纹，而是依靠带身自身的弧度与材质摩擦力实现束紧后的防松，既避免了齿纹位置的应力集中导致扎带受拉断裂，也不会因为齿纹压痕损伤线缆外护套，对于表面有护套层的通信线缆、柔性控制电缆来说，这种无齿结构的友好度更高。从结构可靠性角度出发，锁头与带身的连接位置做了加厚过渡处理，

　　这个位置是传统扎带最容易出现断裂失效的薄弱点，设计时通过圆弧过渡增加了该位置的截面厚度，在低温环境下承受束紧拉力时，应力不会集中在连接拐角处，大幅降低了安装时拉断扎带的概率。针对不同的使用场景，调整参数时可以根据实际需求修改带身长度，比如针对大直径的电力电缆束，可以加长带身尺寸提升最大束径，针对细导线的整理则可以缩短带身长度减少多余带身的裁剪工作量，锁头的插接长度也可以根据材质特性做对应调整，保证不同材质加工出来的扎带都能有足够的锁止力，不会出现束紧后滑扣松脱的问题。实际选型使用时，这款扎带不需要额外的安装固定座，既可以单独作为束线件使用，也可以配合固定座实现线缆的定位安装，带身的弧形结构在束紧后不会出现硬弯折，长期使用下的抗疲劳性能优于传统平直带身扎带，在有一定振动的设备内部布线场景中，能够持续保持稳定的束紧力，不会因为设备运行振动导致扎带松脱、线束散乱。
