桌面摇头台扇结构三维设计方案

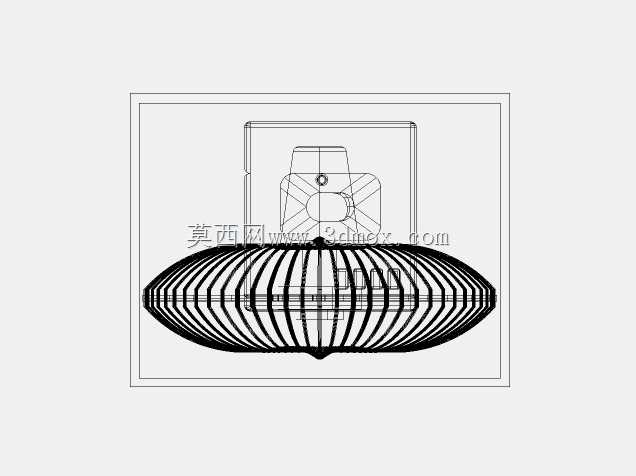

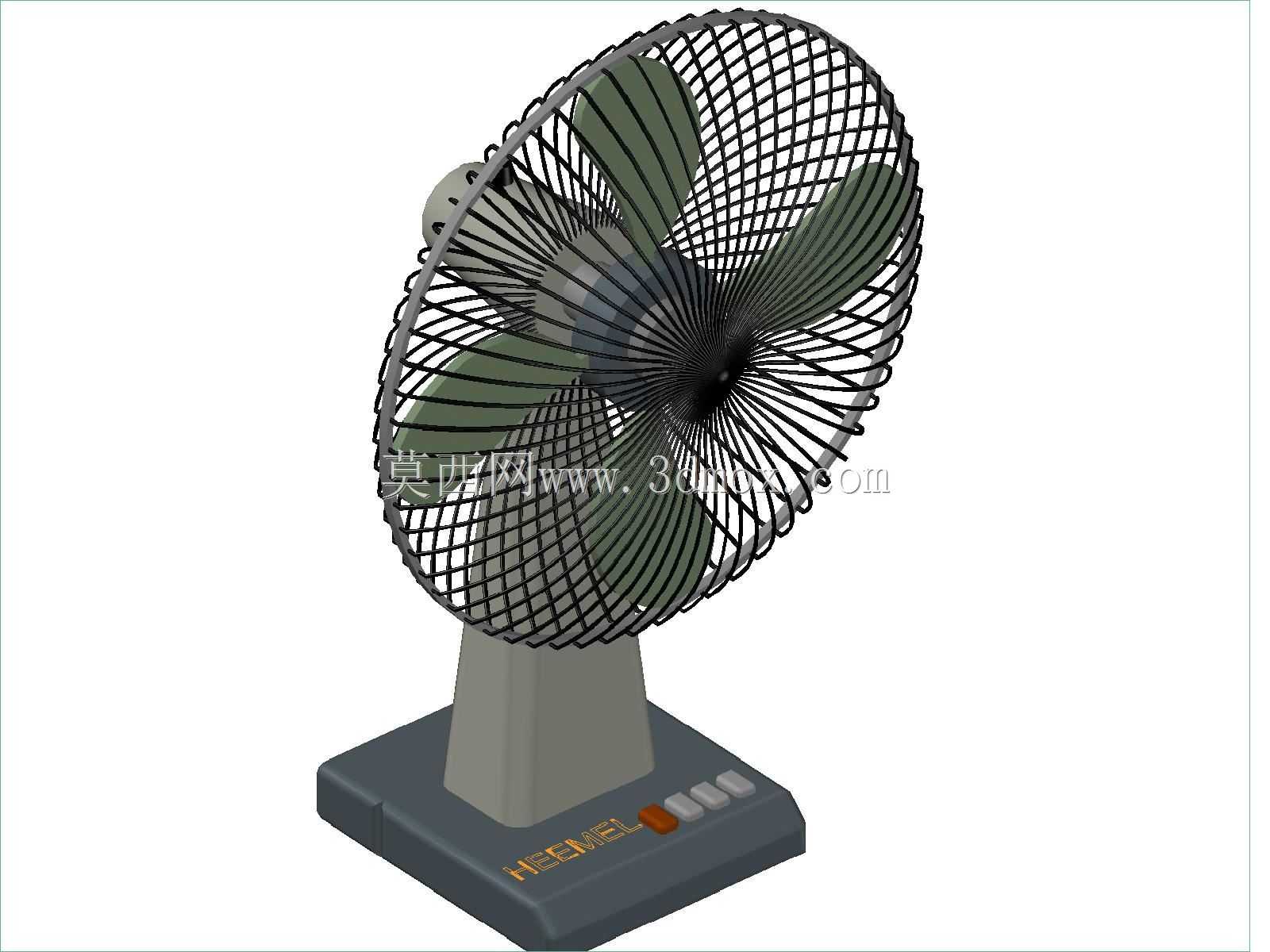

　　日常办公、居家小空间的局部送风需求里，桌面台扇始终是占用空间小、送风指向性灵活的常用电器，这类产品的结构设计需要兼顾送风效率、操作便捷性与放置稳定性，不能只追求外观造型忽略实际使用中的受力与安全边界。这款台扇的整体结构分为底座支撑段、立柱连接段、机头送风段三个核心部分，底座采用方形圆角的注塑壳体结构，底部预留防滑胶垫的安装槽位，放置在平整桌面时，整机重心落在底座几何中心偏后位置，即使机头处于最大仰角送风状态，也不会出现前倾翻倒的情况，底座内部预留了配重块安装腔、摇头驱动机构的安装位，以及控制按键的走线空间，表面集成的档位按键、摇头控制按键采用下沉式设计，按键行程控制在1.5mm左右，按压力度适配日常手指按压的反馈力度，

　　不会出现卡滞或者误触的问题。立柱段采用上窄下宽的锥台结构，一方面衔接底座与机头的连接转轴，内部走通控制线路与摇头传动连杆，另一方面锥台的造型可以提升结构的抗扭强度，当机头左右摇头摆动时，立柱承受的交变扭矩可以通过锥面均匀分散到底座连接位，避免长期使用后出现立柱松动、机头下垂的问题。机头部分是送风功能的核心载体，前后网罩采用卡扣式连接结构，网罩的钢丝间距控制在12mm以内，符合小家电安全防护的间隙要求，既不会遮挡送风气流，也能防止手指误触内部运转的扇叶；扇叶采用五片后倾式弧面结构，叶型的扭角从叶根到叶梢做渐变处理，运转时可以将气流沿轴向平稳推出，降低叶尖涡流产生的风噪，在相同转速下比传统三页扇的送风覆盖范围宽15%左右，

　　同时扇叶与电机输出轴的连接位做了动平衡校准槽，装配时可以快速校准动平衡，减少高速运转时的整机振动。摇头机构采用曲柄连杆传动结构，摇头角度覆盖左右各45度范围，传动齿轮采用自润滑POM材质，长期运转不需要额外加注润滑脂，也不会出现齿轮磨损导致的摇头卡顿问题，机头的仰角调节采用阻尼转轴结构，调节角度覆盖水平向上20度范围，阻尼力设置为8N·m，调节到任意角度都可以稳定保持，不会出现机头自行滑落的情况。从安装边界来看，这款台扇的整机底座尺寸控制在180mm见方，整机高度320mm，网罩直径250mm，放置在桌面时距离墙面至少预留50mm的后部空间，就可以满足后部进风的气流需求，不会因为进风受阻导致送风效率下降；控制线路从立柱内部走线，

　　外部没有明线外露，既提升外观整洁度，也避免线路被剐蹭导致的绝缘破损问题。在结构设计阶段，所有塑料壳体的壁厚都控制在2.5mm，转角位置做R3以上的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，网罩的钢丝采用1.2mm直径的冷拔钢丝，表面做喷塑处理，焊接点全部做打磨平滑处理，不会出现毛刺划手的问题。这类台扇的使用场景覆盖桌面办公、宿舍床头、小型工位的局部降温，相比落地扇占用空间更小，相比无叶风扇的送风距离更远、结构更简单可靠，维修拆解也更方便，只需要拧下网罩的固定卡扣就可以清理扇叶积灰，底座的控制电路板采用独立腔体安装，与配重块、传动机构做物理隔离，避免日常清洁时的水渍渗入导致电路故障。
