三叶吸顶式吊扇结构设计方案

　　日常民用及小型商用空间的空气循环需求中，吊扇是覆盖范围最广、能耗表现最优的通风设备之一，不同于落地扇、台扇的局部送风逻辑，吊扇依托顶部安装的高度优势，可在不占用地面活动空间的前提下，推动整屋空气形成有序对流，在层高2.6米至3.2米的常规住宅客厅、卧室，以及小型商铺、办公隔间、食堂用餐区等场景中，都能实现均匀的气流覆盖，避免局部直吹带来的体感不适，同时在搭配空调使用时，可加速冷热空气混合，减少空间内的温度分层，间接降低温控设备的运行能耗。

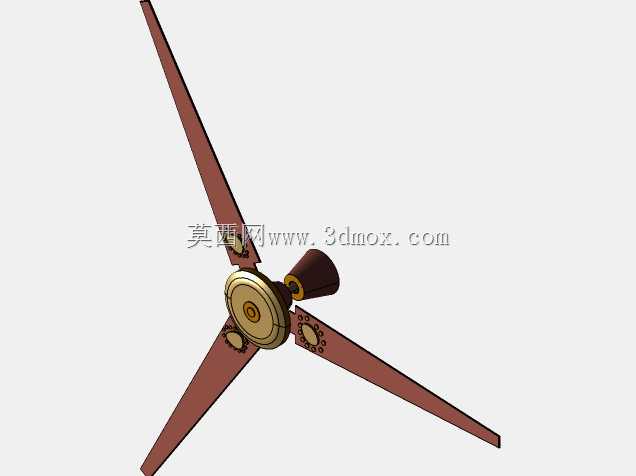

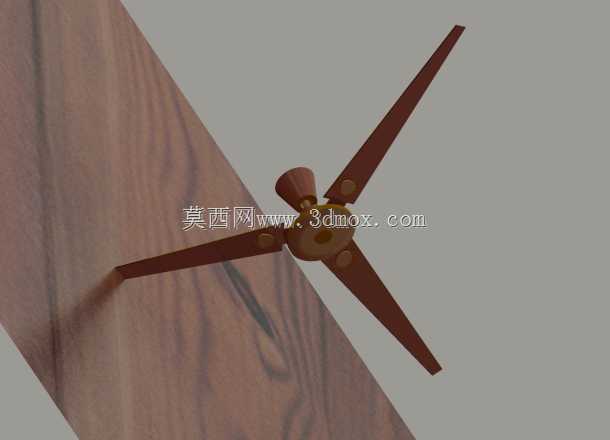

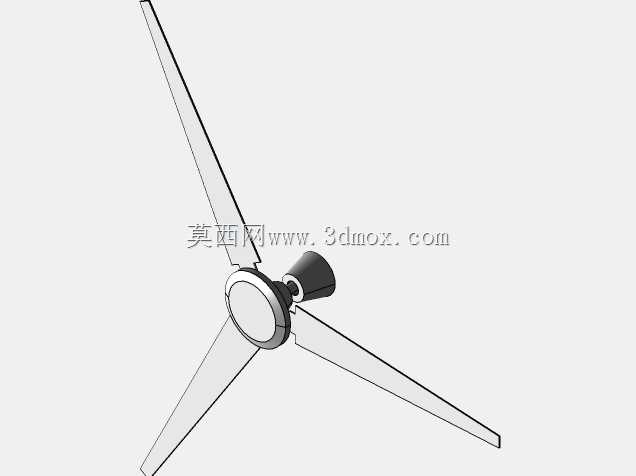

　　这款三叶吊扇的整体结构分为顶部吊装固定座、中部电机驱动舱、三片辐射式扇叶三个核心部分，建模过程中优先采用挤出、图案阵列、旋转三类基础特征完成全结构搭建，没有使用复杂的曲面放样或异形布尔运算，整体特征树逻辑清晰，参数关联度高，后续调整扇叶长度、安装座尺寸、电机舱直径等参数时，可直接通过修改基础草图尺寸完成全模型更新，适配不同空间的送风需求。

　　从安装边界来看，顶部固定座采用锥台过渡结构，与建筑顶面的接触直径控制在120mm范围内，可直接匹配常规民用建筑的预埋接线盒安装位，不需要额外打孔扩大安装面，固定座下方的连接段长度预留80mm的调节余量，可适配不同厚度的吊顶装饰层，避免出现安装后底座与吊顶面贴合不严的问题。中部电机驱动舱采用圆润的类锥形造型，最大直径180mm，整体高度150mm，外壳做圆弧过渡处理，既可以减少运行过程中的风阻噪音，也能避免积灰后出现清洁死角，驱动舱与扇叶的连接位设置了内嵌式的定位卡槽，扇叶安装时可直接卡入定位，不需要额外做角度校准，三片扇叶沿驱动舱周向120度均匀分布，单扇叶有效长度为600mm，整扇安装完成后的最大旋转直径为1400mm，安装后扇叶最低点与地面的安全距离需不低于2.2米，避免人员活动时误触旋转的扇叶，同时扇叶与周边墙面、吊灯等障碍物的水平距离需预留不小于300mm的间隙，防止气流受遮挡影响送风效率，也避免运行过程中扇叶与周边物体产生剐蹭。

　　扇叶本身采用带扭转角的狭长翼型截面，从根部到叶尖的宽度逐步收窄，扭转角从根部的12度平滑过渡到叶尖的4度，这种设计可以让扇叶在旋转过程中，不同径向位置的线速度差异匹配对应的送风角度，减少叶尖位置的涡流损耗，降低运行噪音，同时让推送的气流更均匀地覆盖下方区域，不会出现中心位置风力过大、边缘区域无风的问题。扇叶与驱动舱的连接位做了加厚处理，内置的连接嵌件与扇叶主体通过特征合并为整体，建模时通过圆周阵列命令一次性完成三片扇叶的装配定位，保证三个扇叶的安装角度、相对位置完全一致，避免因安装角度偏差导致运行时出现动不平衡，引发整机抖动、噪音过大的问题。

　　在实际结构选型阶段，这类三叶吊扇的动平衡校验是核心环节，建模阶段就需要对每一片扇叶的质量中心做参数化标记，确保三片扇叶的质量矩偏差控制在允许范围内，减少后续实物装配时的配重调整工作量。顶部吊装结构的承重安全系数需达到整机重量的5倍以上，固定座与建筑顶面的连接需采用膨胀螺栓固定，禁止直接使用自攻螺丝固定在木质吊顶或石膏吊顶上，防止长期运行后出现松动脱落的风险。

　　不同于多叶装饰型吊扇，三叶结构的吊扇在相同转速下可以实现更大的送风量，同时电机负载更低，长期运行的可靠性更高，结构件数量更少，后续的维护清洁也更方便。建模过程中所有配合面都预留了合理的装配公差，扇叶与驱动舱的连接位、固定座与连接段的配合位都设置了定位止口，既可以提升装配效率，也能保证整机的同轴度，减少运行过程中的径向跳动。扇叶的边缘全部做圆角处理，没有尖锐棱角，既可以降低风切噪音，也能避免安装清洁过程中划伤操作人员。

　　从应用适配性来看，这款吊扇的结构参数适配国内绝大多数民用住宅的层高条件，不需要对建筑结构做特殊改造即可完成安装，整体造型简洁没有多余的装饰结构，可适配不同的室内装修风格，基础特征的建模逻辑也方便设计人员根据实际需求调整参数，比如针对更大面积的商用空间，可直接修改扇叶长度参数，将整机旋转直径调整到1600mm甚至更大，针对小面积的卧室空间，可将扇叶长度缩短，将旋转直径控制在1000mm左右，不需要重新搭建整体模型框架，大幅提升设计迭代的效率。
