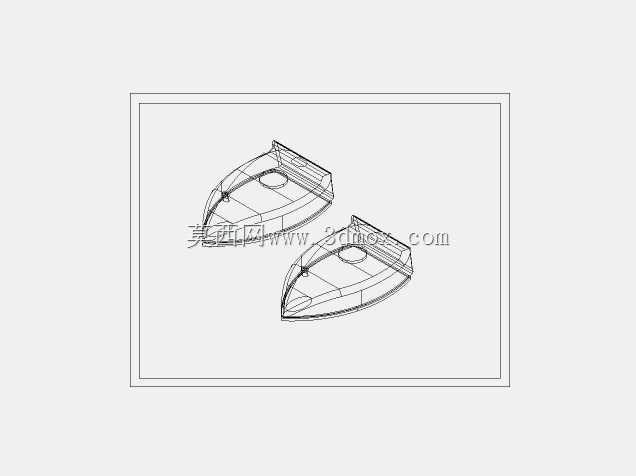

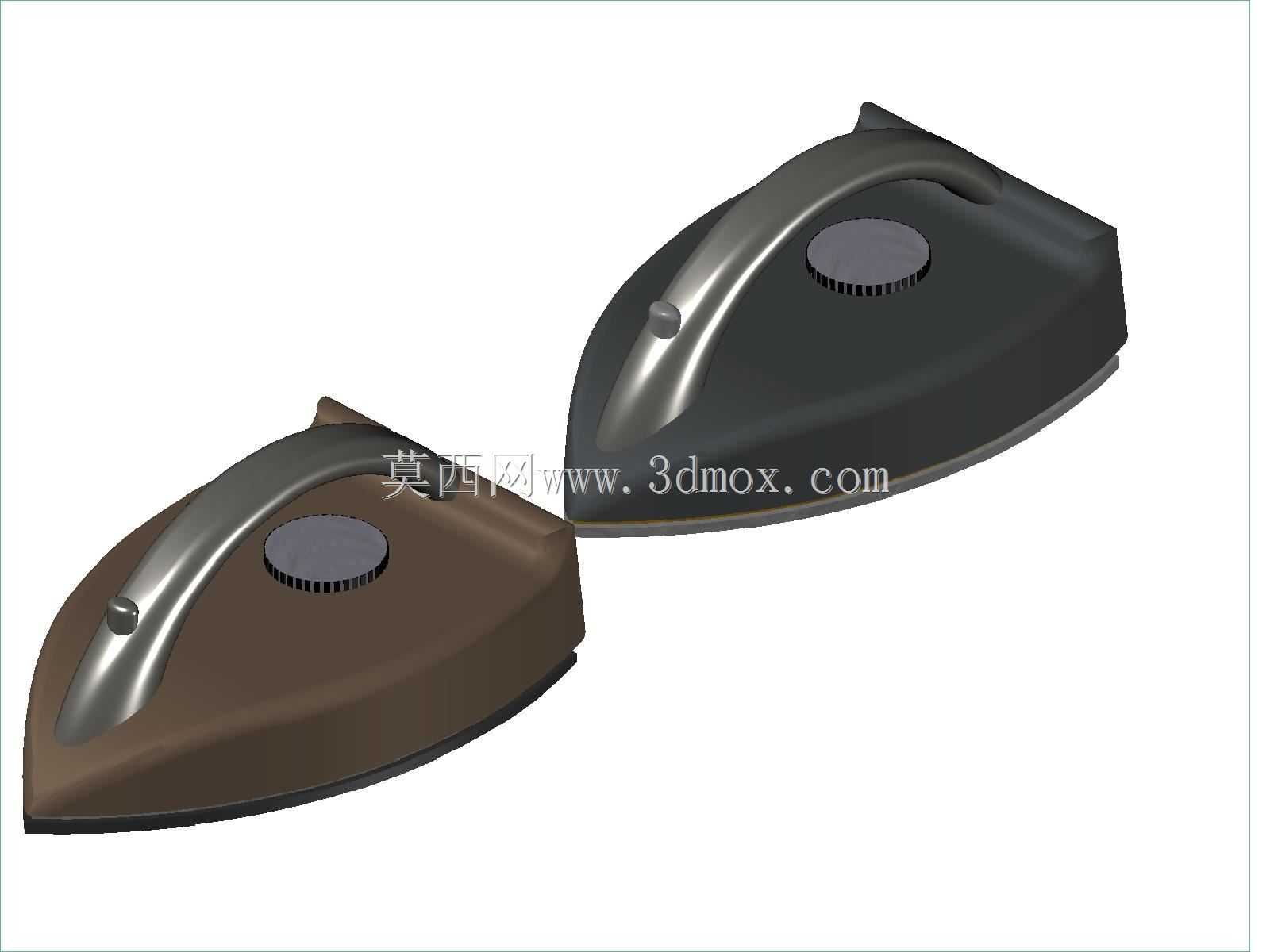

家用蒸汽电熨斗外观结构三维数模

　　这款电熨斗的三维结构设计，核心围绕家用衣物熨烫场景的实际使用需求展开，首先考虑的是日常握持操作的人机工程边界，整体轮廓采用流线型三角造型，前端收窄的尖角设计，能够深入衣物纽扣周边、衣领夹缝、裤线边缘等狭窄区域，保证熨烫作业无死角，后端做圆弧过渡处理，避免操作过程中剐蹭衣物面料。手柄部分采用一体化弧形拱起结构，握持区域的曲面贴合手掌自然弯曲弧度，操作时手腕无需过度偏转，长时间连续熨烫也能降低手部疲劳感，手柄与主体壳体的衔接处做了平滑过渡，没有突兀的棱角，既提升外观整体性，也避免清洁时积留灰尘。

　　从功能结构来看，主体上表面设置的圆形旋钮区域，对应蒸汽量调节与温度档位切换的操作位，旋钮周边做了下沉式台阶设计，防止操作时打滑，同时标识区域预留足够的平面空间，方便印刷档位对应面料的提示标识。底板作为核心工作部件，边缘做了微圆弧倒角处理，既保证熨烫时与衣物的贴合度，也避免尖锐边缘勾刮丝绸、雪纺等娇贵面料，底板与上部壳体的衔接缝隙控制在均匀的0.3mm以内，既满足装配公差要求，也防止熨烫过程中蒸汽从缝隙处溢出烫伤使用者。

　　设计过程中优先考虑了整机的配重平衡，将重心控制在手柄正下方区域，手持操作时整机不会出现前端下坠或者后端上翘的情况，熨烫按压时施力更均匀，不需要额外施加向下的压力就能保证底板与衣物充分接触。壳体的分模线设置在侧面视觉不明显的位置，上下壳的连接卡扣位置均匀分布在壳体内部周边，装配后卡扣隐藏在内部，外部无明显的装配痕迹，提升外观的精致度。电源线的出线位置设置在手柄后端的上部区域，采用万向旋转结构的预留位，实际使用时电源线可以随操作角度自由转动，不会缠绕或者牵绊操作动作，出线口处做了加强筋结构，避免电源线反复弯折出现断裂的情况。

　　安装边界方面，整机的最大外轮廓尺寸控制在长度260mm、宽度120mm、高度140mm的范围内，能够适配常规家用熨衣板的放置尺寸，底部放置平面的平整度公差控制在0.1mm以内，静置放置时不会出现晃动。储水腔的结构集成在上部壳体内部，进水口设置在旋钮前方的隐蔽位置，加水时不会溢出到壳体外部，储水腔的内壁做了光滑过渡处理，没有清洁死角，长期使用也不会积留水垢。蒸汽喷出孔的排布集中在底板前端区域，对应熨烫时最常使用的尖角位置，蒸汽扩散范围覆盖底板前端80%的工作区域，保证熨烫时蒸汽能够均匀渗透到衣物纤维内部，提升熨烫效率。

　　外壳材质选用耐高温的PP工程塑料，手柄区域做了细微的磨砂纹理处理，握持时增加摩擦力，即使手上有轻微汗渍也不会打滑，底板采用铝合金材质的预留设计，表面做特氟龙涂层的工艺预留，既保证导热均匀，也避免熨烫时粘黏衣物面料。整体结构没有多余的冗余部件，所有的曲面过渡都兼顾了注塑成型的工艺要求，拔模角度控制在1.5度到3度之间，避免注塑生产时出现粘模或者表面拉伤的问题，加强筋的厚度设置为壳体壁厚的0.6倍，防止壳体出现缩水变形的情况，同时保证整机的结构强度，从1米高度自由跌落至木质地面时，壳体不会出现开裂或者部件脱落的情况。
