JR1008励磁机配套齿轮箱结构设计

　　在同步发电机组的励磁系统配套场景中，励磁机齿轮箱承担着将主轴动力稳定传递至励磁机转子的核心作用，是保障励磁系统可靠供能、维持发电机组端电压稳定的关键传动部件。不同于常规工业齿轮箱的通用化设计，这类配套励磁机的齿轮箱需要适配励磁机的额定转速、输入轴的安装同轴度要求，同时兼顾发电机组运行时的振动耐受能力与长期运行的密封可靠性。

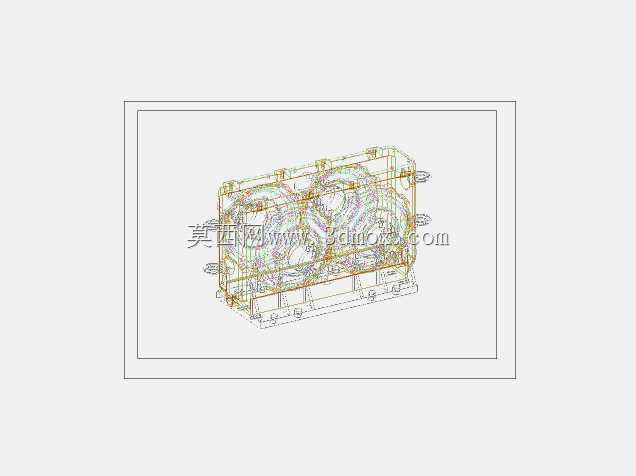

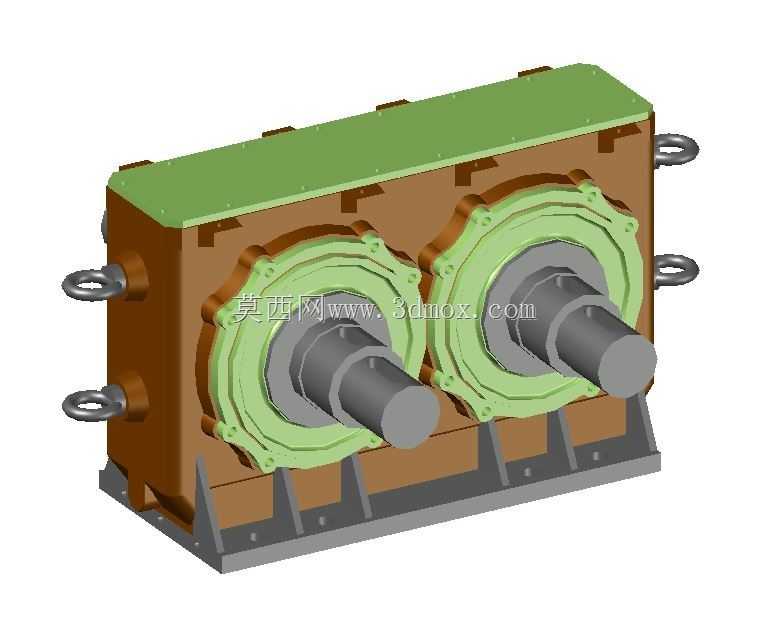

　　从结构设计逻辑来看，该齿轮箱采用剖分式箱体结构，上箱盖与下箱体通过沿结合面布置的螺栓实现紧固，这种设计既方便加工阶段的箱体内部轴承孔、齿轮腔的精度加工，也便于后期运维阶段的齿轮啮合检查、轴承更换与润滑脂补充。箱体两侧伸出的双输出轴结构，对应励磁系统的双路动力输入需求，轴端与箱体结合处采用阶梯式密封结构，可有效阻挡发电机组运行环境中的粉尘、水汽侵入箱体内部，避免齿轮啮合面出现磨粒磨损，同时防止箱体内的润滑介质渗漏。箱体外侧布置的四个吊环结构，并非通用起吊配件，其安装位置经过重心核算，起吊时可保证箱体保持水平姿态，避免安装过程中轴端与对接部件出现别劲、磕碰密封件的问题，适配电厂安装现场的吊装作业条件。

　　箱体底部的一体式安装支座带有加强筋结构，筋板沿受力方向布置，可将齿轮运行时产生的径向载荷、啮合冲击力均匀传递至安装基础，避免箱体长期受交变载荷出现焊缝开裂、轴承孔错位的问题。安装支座上预留的长圆形安装孔，可适配安装基础的小范围位置偏差，降低现场安装时的对位难度，同时抵消设备运行过程中热胀冷缩带来的尺寸位移，避免安装螺栓受剪切力断裂。

　　在齿轮传动参数匹配上，该齿轮箱内部采用平行轴圆柱齿轮传动结构，齿轮参数经过齿面接触强度、齿根弯曲强度校核，可适配励磁机额定工况下的持续传动需求，齿轮啮合侧隙经过严格控制，既保证传动过程中不会出现卡滞，也能将传动回差控制在励磁系统允许的范围内，避免励磁电压出现波动。箱体内部的齿轮腔容积经过核算，可存储足够的润滑脂，满足长期免维护运行的润滑需求，箱盖顶部预留的透气结构可平衡箱体内外气压，避免运行时温升导致内部压力升高，冲破密封件造成渗漏。

　　从安装边界来看，该齿轮箱的轴向尺寸、轴伸长度、轴径参数均与JR1008型号励磁机的安装接口完全匹配，安装时无需额外制作过渡转接板，可直接与励磁机、发电机组主轴端面对接，轴端的配合公差采用过渡配合设计，既保证传动过程中无键连接的扭矩传递可靠性，也方便后期检修时的部件拆卸。箱体的外形轮廓充分考虑了发电机组舱内的安装空间，边角处做了倒角处理，避免安装过程中与周边的管线、其他配套部件发生干涉，箱体表面的涂装采用耐油、耐温的工业防护漆，可适应电厂机房内的温度变化与少量油污溅射的使用环境，长期使用不会出现漆面脱落、箱体锈蚀的问题。

　　在实际运行场景中，这类齿轮箱需要随发电机组进行长期连续运行，因此设计阶段对箱体的刚性做了重点强化，轴承安装位的壁厚做了加厚处理，可承受齿轮啮合带来的径向载荷，避免运行过程中轴承孔出现变形，导致齿轮啮合偏载、出现异常噪音与齿面过早磨损。双输出轴的同轴度、平行度公差均按照精密传动部件的要求控制，保证两根输出轴的动力输出同步性，满足励磁机的双路输入动力匹配要求，避免出现单边受力过载的问题。
