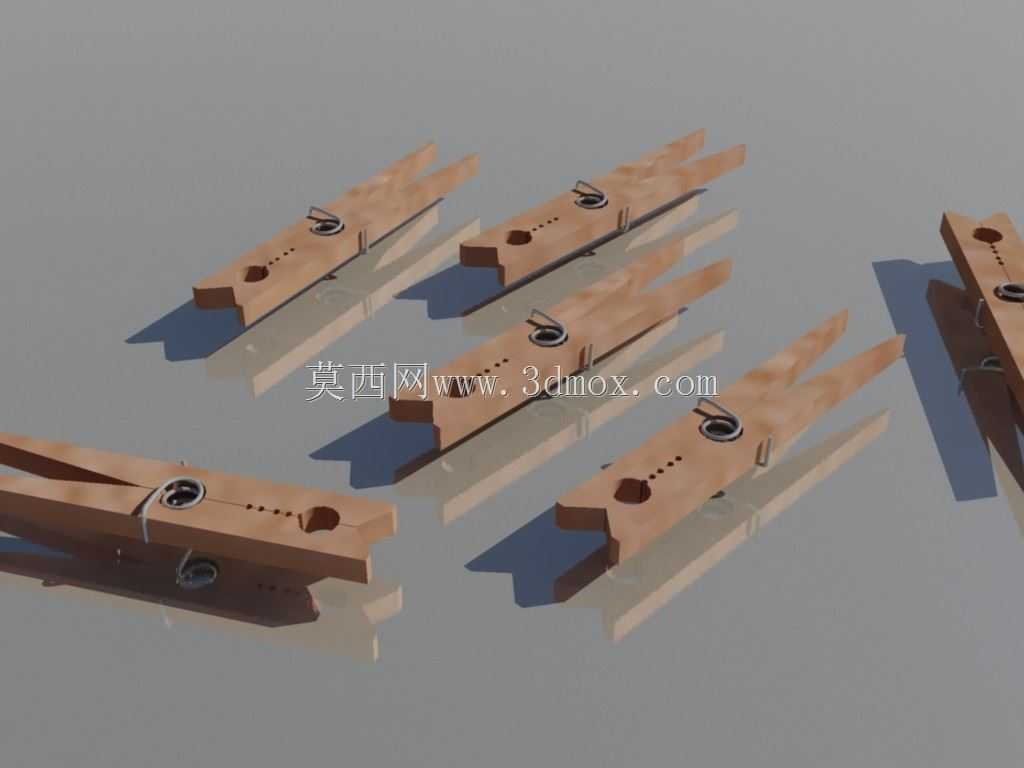

木质弹簧夹结构设计三维数模

　　日常生产生活场景里，这类带金属扭簧的木质夹件应用覆盖范围极广，除了常见的晾晒衣物时夹持布料防风移位，在小型加工车间里也常被用来临时固定轻薄工件、线束或者待晾干的涂装小件，甚至不少手工从业者会用它来夹持待粘接的小零件，靠适中的夹紧力既保证工件不位移，又不会在木质、纸质、软塑料这类易损工件表面留下压痕。从结构设计逻辑来看，整个夹件采用对称式分体木片作为主体承载结构，两片木片的中段设置铰接支点，支点位置的开孔精度直接决定夹件开合的顺畅度，开孔过大会导致木片晃动、夹紧对位不准，开孔过小则会让铰接销轴装配过紧，长期开合使用后容易出现木片开裂的问题。夹件的夹持端做了圆弧过渡的咬合面设计，咬合面上预留的点状凹陷一方面是增加接触摩擦力，

　　避免被夹持的布料、薄件滑脱，另一方面也能减少夹持面的平面度要求，哪怕木片存在轻微的加工形变，也能保证咬合时多点接触，不会出现局部缝隙过大夹不住的情况。操作端的木片做了贴合手指按压弧度的倒角处理，按压时的受力面更宽，长时间使用也不会出现硌手的问题，金属扭簧嵌套在铰接销轴上，两个扭臂分别抵靠在两片木片的内侧凹槽里，凹槽的深度和角度经过反复校核，保证扭簧在夹件完全张开到最大开合角度时，依然不会出现脱位、崩飞的情况，同时扭簧的弹力曲线经过匹配，按压操作端时所需的力度控制在单指可轻松按压的区间，不会出现按不动或者夹紧力不足的问题。从安装边界和尺寸适配角度来看，单支夹件的整体长度控制在常规成人手掌可轻松握持的范围，

　　最大开合角度可以满足夹持总厚度不超过20毫米的物件，铰接位置的金属销轴采用过盈压装的方式和其中一片木片固定，另一片木片可绕销轴灵活转动，避免销轴在长期开合过程中松脱掉落。木质主体的选材偏向密度适中、韧性较好的硬杂木，既保证长期使用不会出现断裂变形，也能控制整体重量，夹件闭合时咬合面的贴合间隙控制在0.2毫米以内，保证夹持薄如丝绸的面料时也不会出现松脱。在建模过程中，需要重点关注扭簧的工作行程和木片转动角度的匹配关系，当夹件处于完全闭合状态时，扭簧依然保留一定的预紧力，保证咬合面持续存在稳定的夹紧力，当夹件张开到最大使用角度时，扭簧的扭转角度依然处于材料的弹性变形区间内，不会出现塑性变形导致弹力衰减。

　　木片上的扭簧定位凹槽需要和扭簧的线径精准匹配，凹槽边缘做圆角处理，避免长期使用过程中扭簧的金属丝反复摩擦木片边缘，造成木片磨损、凹槽扩大进而导致扭簧脱位。另外，木片的外轮廓做了全边缘倒钝处理，没有尖锐的棱角，不管是日常家用还是车间临时固定使用，都不会划伤操作人员或者被夹持的物件表面。这类夹件的结构看似简单，实际上每一处尺寸的匹配都直接影响使用手感和使用寿命，比如铰接点到夹持端的距离、铰接点到按压操作端的距离比例，直接决定了按压时的力臂比，力臂比过大会导致夹紧力不足，力臂比过小则会导致按压需要的力度太大，操作费力。咬合面的长度设计也需要兼顾夹持稳定性和整体尺寸，咬合面过短会导致夹持时接触面积太小，容易晃荡滑脱，咬合面过长则会让整体尺寸变大，不便收纳和使用。
