带多孔保持架精密滚动轴承结构设计

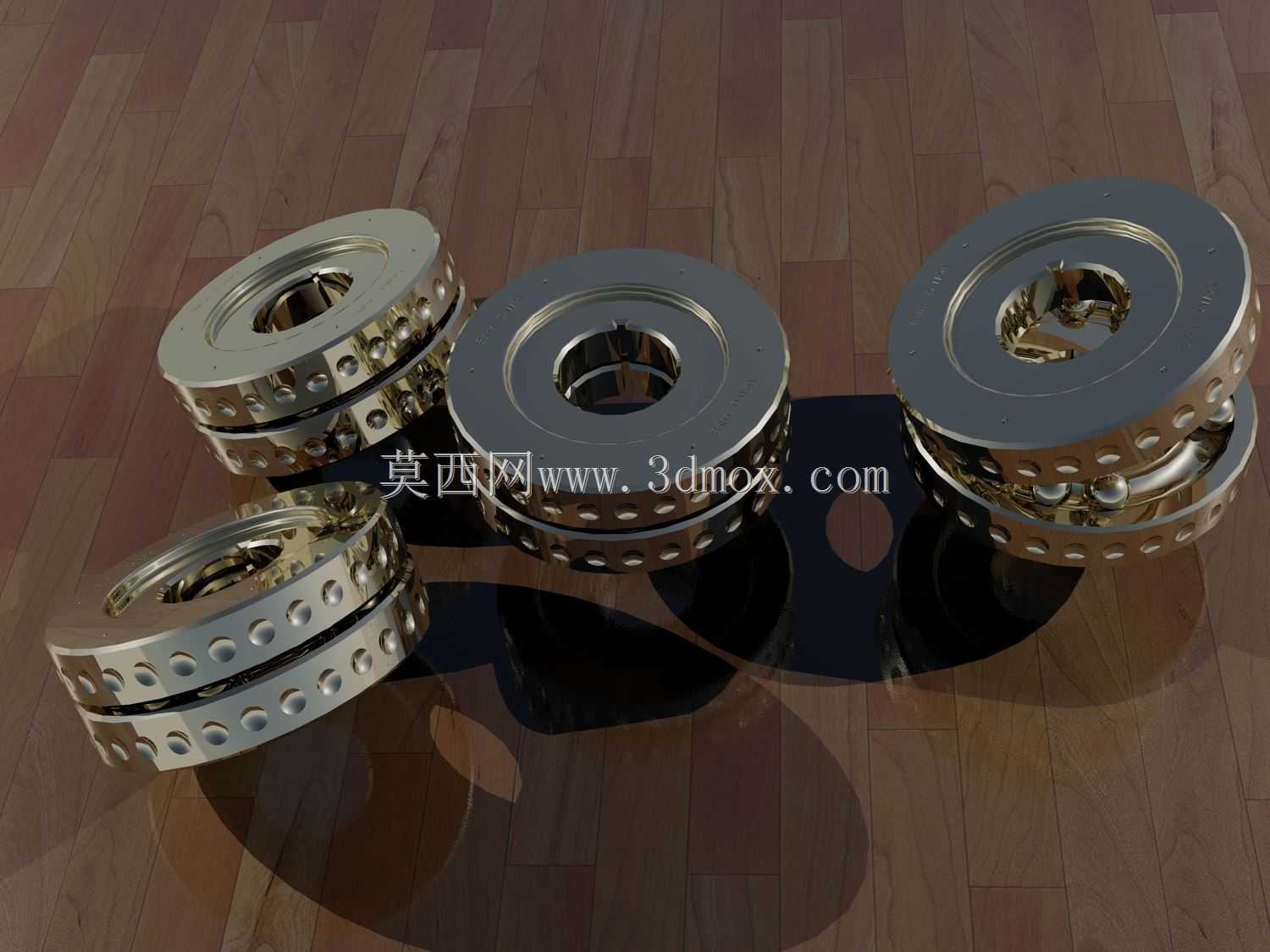

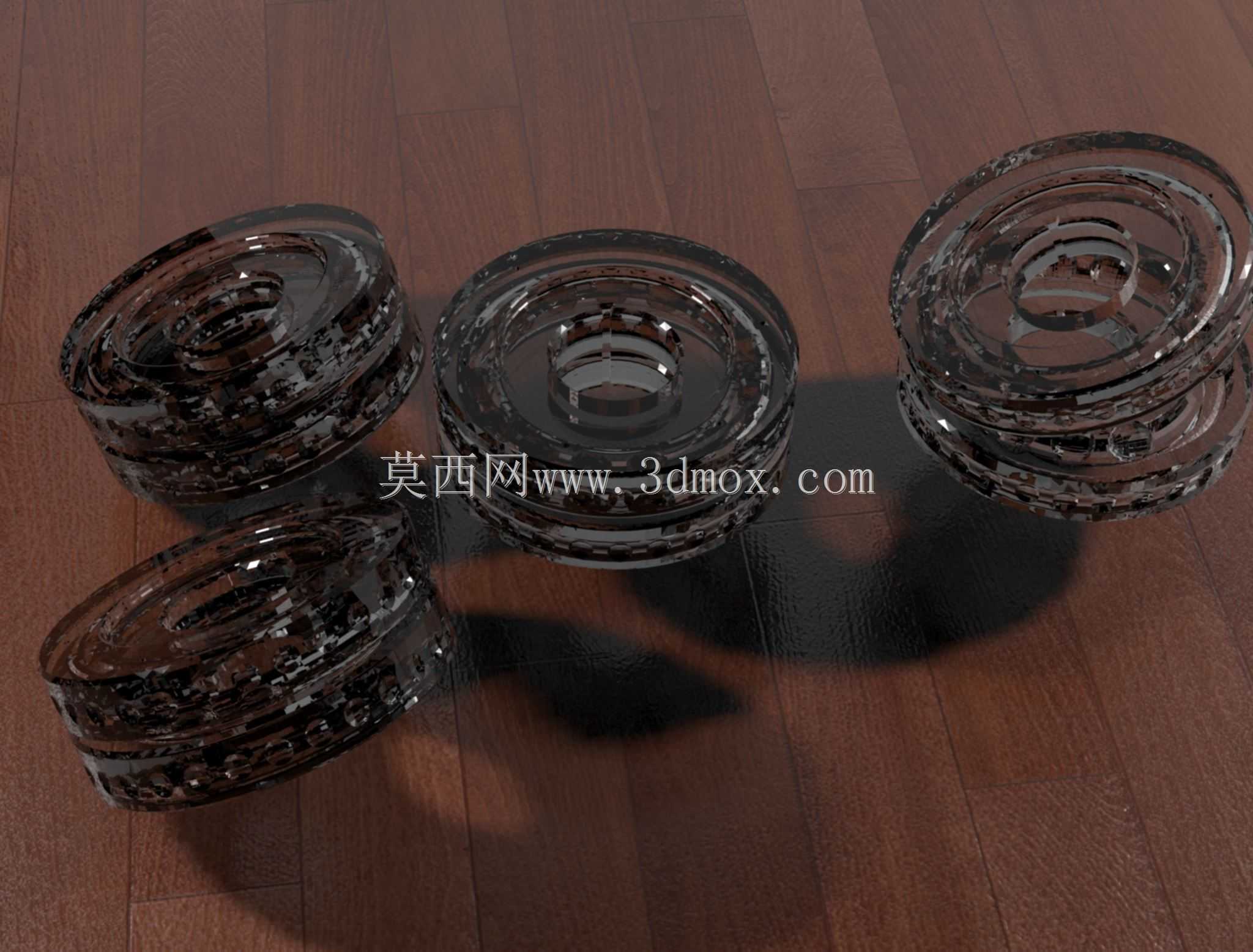

　　在重载回转支承、精密机床主轴、工程机械回转机构这类对回转精度、载荷承载能力有严苛要求的应用场景中，滚动轴承作为核心回转支撑零件，其结构设计直接决定整套设备的运行稳定性与服役寿命。本次设计的带多孔保持架滚动轴承，针对传统实体保持架润滑脂存储量不足、高速运转时滚动体散热差、重载工况下保持架易出现应力集中断裂的痛点做了定向优化。从结构功能来看，轴承整体采用双半内圈配合一体式多孔保持架的布局，滚动体选用高精度圆柱滚子，均匀排布在保持架的兜孔内，保持架上的规则圆孔并非减重设计，而是兼顾润滑脂存储、运转过程中散热、滚动体运行过程中多余润滑脂导流的多重作用，当轴承在低速重载工况下运行时，

　　存储在孔内的润滑脂会随着保持架的转动缓慢释放到滚动体与滚道的接触面上，避免长时间运行后润滑脂流失导致的干摩擦问题，而在高速运转工况下，多孔结构可以增大保持架与空气的接触面积，快速带走滚动体与滚道摩擦产生的热量，降低轴承整体的工作温升，减少热变形对回转精度的影响。设计过程中首先要明确安装边界尺寸，轴承的外径、内径、宽度三个核心安装尺寸严格遵循通用回转支承的安装互换要求，内圈与轴的配合选用过盈配合，过盈量根据额定动载荷的1.2倍计算选取，避免轴运转时内圈出现爬动磨损，外圈与轴承座孔的配合选用过渡配合，方便安装拆卸的同时保证外圈的定位精度，保持架与内外圈之间的径向间隙控制在滚动体直径的0.02-0.03倍之间，

　　既避免间隙过小导致运转时保持架与套圈出现剐蹭，也防止间隙过大造成保持架运行时的窜动，引发滚动体受力不均。从外形结构来看，轴承的两个端面做了精密磨削处理，端面与轴线的垂直度公差控制在0.005mm以内，保证安装后轴承的端面跳动满足精密传动的要求，滚道表面做了淬硬处理，硬度达到HRC60-64，淬硬层深度不小于2mm，保证滚道在接触应力作用下不会出现早期点蚀失效，保持架采用铜合金材质加工，相比钢制保持架有更好的自润滑特性，即使出现瞬间断油的工况，也能短时间内避免滚动体与保持架的咬合。在实际选型应用中，这类轴承可以适配冶金设备的回转工作台、风电设备的变桨回转机构、工程机械的回转接头等场景，相比普通实体保持架轴承，

　　其润滑维护周期可以延长40%以上，高速运转时的温升降低15%左右，在重载冲击载荷下，保持架的应力分布更均匀，不会出现传统保持架兜孔位置的应力集中问题。建模过程中需要重点关注滚动体与滚道的接触曲率匹配，内圈滚道的曲率半径略大于滚动体半径，保证接触应力分布在合理区间，保持架的兜孔与滚动体的间隙要均匀，每个兜孔的位置度公差不超过0.01mm，避免滚动体在运转过程中出现卡滞，多孔结构的排布要做动平衡校验，保证保持架的质心与回转轴线重合，避免高速运转时产生额外的振动。另外在安装边界的设计上，轴承的内圈预留了轴向锁紧的卡槽位置，外圈设计了密封槽，可以适配接触式橡胶密封圈，防止外界的粉尘、水汽进入轴承内部，在粉尘较多的矿山、工程施工现场也能稳定运行，密封结构与保持架的多孔储脂结构配合，可以进一步减少润滑脂的泄漏，延长轴承的免维护运行时间。
