带桁架支撑的交叉管路校正装置

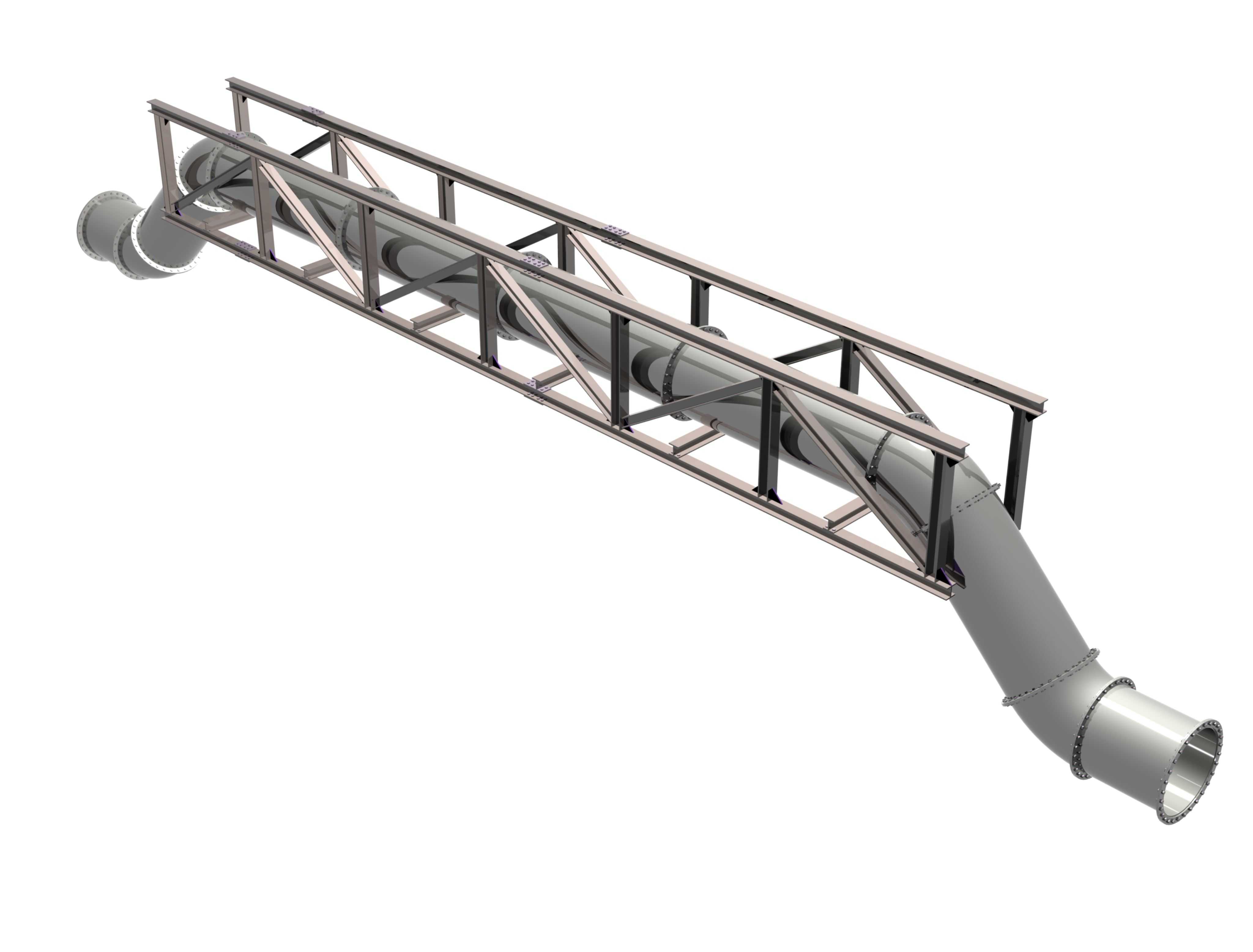

　　在厂区工艺管网、市政长输管线、化工装置区管廊的布设作业中，经常会遇到不同走向、不同压力等级的管线出现空间交叉干涉的问题，这类问题如果处理不当，轻则造成管线安装应力集中，运行过程中受流体脉动、温度形变影响出现焊缝开裂、法兰泄漏，重则会挤占管廊检修通道，影响后续其他管线的布设与运维作业，管道交叉校正装置就是针对这类现场痛点开发的专用管路构件。这款带桁架支撑的交叉校正管路，整体采用外置桁架与内置流道结合的结构形式，区别于常规采用弯头堆叠实现管线变向的方案，外置的桁架结构沿管线走向分段布置，每段桁架采用矩形截面的空间桁架形式，横向与纵向的连接杆件采用等边角钢焊接成型，所有杆件的连接节点均做满焊处理，

　　能够为整段管线提供足够的径向与轴向支撑刚度，避免长距离悬空布设的管线出现自重挠曲变形。管线主体的流道部分根据交叉避让的需求做了平滑的变向处理，两端的连接端采用标准法兰接口，能够直接与同管径的现有管线做对接安装，不需要在现场额外做切割、焊接作业，大幅降低现场安装的作业量与施工难度。从设计逻辑来看，这款构件在前期建模阶段就充分考虑了现场安装的边界条件，桁架的整体宽度控制在常规管廊支架的允许安装宽度范围内，不会超出管廊的预留安装空间，管线变向段的曲率半径按照对应管径的流体输送规范设置，避免流道突变造成的局部阻力增大，减少流体输送过程中的压头损失，同时也能避免含颗粒介质在变向位置出现沉积堵管的问题。桁架与管线主体之间采用卡箍式连接结构，

　　而非直接焊接在管壁上，这样的设计一方面能够避免焊接过程中造成管壁局部应力集中，另一方面也可以根据现场的实际支撑点位置，灵活调整桁架的固定位置，适配不同现场的支架布设间距。在实际应用场景中，这类校正装置既可以用于新建管廊的管线交叉避让布设，也可以用于老旧管线改造过程中，解决新增管线与原有管线的干涉问题，不需要对原有管线做大规模的拆改，仅需要在干涉位置替换一段该校正装置，就能实现管线的平滑变向避让，同时桁架结构自带的支撑能力，还可以减少该管段的支架布设数量，降低管廊的荷载负担。考虑到不同工况的使用需求，流道内壁在建模阶段就预留了衬层安装的余量，如果是输送腐蚀性介质的工况，可以在流道内部加装防腐衬层，不需要改动整体的外部结构与支撑尺寸，

　　构件的所有外部棱角均做了倒角处理，避免安装与运维过程中出现磕碰划伤的问题，桁架的杆件间距也充分考虑了后期运维的操作空间，运维人员可以直接踩在桁架的横向连接杆上完成法兰紧固、防腐层修补等常规作业，不需要额外搭设临时作业平台。在管线的变向位置，额外做了局部壁厚加强处理，因为流体在变向位置会对管壁产生持续的冲刷，尤其是输送含固体颗粒的介质时，变向位置的磨损速率远高于直管段，局部增加壁厚能够有效提升该位置的使用寿命，延长整个构件的更换周期。两端法兰的螺栓孔位置采用跨中布置的形式，能够适配不同标准的对接法兰，降低现场安装时的对位难度，即使现场管线存在少量的安装角度偏差，法兰连接处的密封垫也能补偿一定的错位量，保证连接位置的密封性能。整个构件的重心沿桁架的中心轴线分布，吊装过程中不需要做额外的配重调整，单点吊装就能保持整体平衡，方便现场的吊装就位作业，桁架底部预留了与管廊支架固定的安装孔位，可以直接通过U型螺栓将整个构件固定在管廊的横梁上，不需要额外焊接固定支座。
